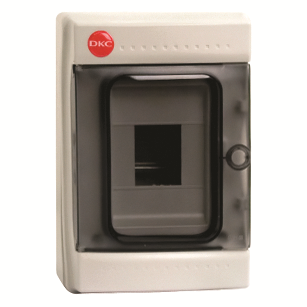

Щит распределительный навесной RAM base IP65 4 модуля DKC 85604

Щиток настенный с дверцей 4 модуля, IP65, прозрачная дверь, серый от бренда DKC (ДКС), артикул 85604 - это компактный распределительный щиток для внутренней установки, предназначенный для защиты и организации коммутационных аппаратов в бытовых и офисных условиях.

Назначение и область применения

Щиток настенный с дверцей 4 модуля, IP65, прозрачная дверь, серый предназначен для монтажа автоматических выключателей, УЗО, реле времени, модулей управления освещением и других устройств на DIN-рейке. Подходит для установки в жилых домах, квартирах, офисах, подъездах и других закрытых помещениях с умеренным климатом. Благодаря защищённому корпусу и прозрачной дверце позволяет контролировать состояние оборудования без вскрытия.

Технические характеристики

• Количество модулей: 4 (стандартный шаг 17,5 мм)
• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления
• Ударопрочность: IK10 - устойчив к механическим воздействиям до 20 Дж (эквивалент удару 5 кг с высоты 40 см)
• Номинальный ток: 125 А - допустимый максимальный ток через входную линию
• Напряжение: 220 В - рассчитан на однофазную сеть переменного тока
• Материал корпуса: термостойкий пластик - не горит, сохраняет форму при нагреве до +100 C
• Климатическое исполнение: УХЛ2 - работает при температуре от −25 C до +40 C и влажности до 95%
• Размеры: 142×210×100 мм (Ш×В×Г)
• Количество рядов: 1
• Количество дверей: 1
• Наличие DIN-рейки: да, оцинкованная, стандартная, длина соответствует 4 модулям
• Наличие замка: да, одноключевой, предотвращает несанкционированный доступ
• Наличие прозрачной крышки: да, поликарбонат, снижает риск повреждений при случайном контакте
• Способ монтажа: открытая установка на стену
• Нормативный документ: ГОСТ Р 51321.1-2000

Совместимость и монтаж

Щиток настенный с дверцей 4 модуля, IP65, прозрачная дверь, серый совместим со всеми стандартными модульными аппаратами шириной 17,5 мм (например, ABB, Schneider Electric, IEK, Legrand). Для монтажа требуется минимум два крепёжных элемента - винты или саморезы (не входят в комплект). Корпус имеет готовые отверстия для крепления на стену. DIN-рейка уже установлена, её можно легко демонтировать при необходимости. Прозрачная дверца открывается на петлях - не требует снятия для проверки состояния аппаратов.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1-2000, что гарантирует безопасность при работе с токоведущими частями. Высокий уровень защиты IP65 и ударопрочность IK10 обеспечивают надёжную работу даже в условиях повышенной запылённости или возможного попадания влаги. Нагрузка до 125 А обеспечивает безопасную эксплуатацию в типичных квартирных сетях. Компоненты корпуса не поддерживают горение и не выделяют токсичных веществ при перегреве.

Преимущества

• Прозрачная дверца - позволяет визуально контролировать положение автоматов и наличие напряжения без открытия щита
• Замок - исключает доступ посторонних лиц, особенно актуально в многоквартирных домах
• Термостойкий пластик - не деформируется при длительной нагрузке и перегреве
• Высокая степень защиты IP65 - подходит для помещений с повышенной влажностью (ванная, кухня, подвал)
• Комплектация - включает DIN-рейку, заглушки, ручку и крепёж, что экономит время на подготовку

Ограничения применения

• Не предназначен для наружной установки - несмотря на IP65, не защищён от прямого солнечного излучения и атмосферных осадков
• Не рекомендуется для трёхфазных систем - номинальное напряжение 220 В указывает на использование только в однофазной сети
• Количество модулей ограничено - нельзя установить более 4 аппаратов; для большего числа нужен щит на 6–12 модулей
• Комплектация некомплектная - не входят кабельные вводы, заземляющие шины, клеммы, провода
• Пластиковый корпус не выдерживает механическую нагрузку свыше IK10 - не использовать в местах с постоянным физическим воздействием (производственные цеха)

Примеры использования

• Электрощит в квартире - для группового автомата, УЗО и реле времени на освещение
• Подъездный щит - управление светом в лестничной клетке
• Офисный щит - распределение питания на компьютеры, принтеры, кондиционеры
• Коттедж или дача - организация ввода и защиты группы розеток и освещения

Практические советы

• Перед монтажом проверьте посадочный диаметр кабельных вводов - они должны подходить под ваш диаметр провода (входы в корпусе есть, но без уплотнений)
• При использовании в ванной комнате обязательно используйте УЗО с током срабатывания 30 мА
• Не перегружайте щиток - суммарная мощность всех автоматов не должна превышать 125 А
• При замене аппарата - отключите питание, даже если дверца закрыта
• Для удобства обслуживания - расположите щиток на уровне глаз, не ниже 1,4 м от пола
• Щиток DKC RAM base 85604 совместим с продукцией других брендов - не требует специальных креплений
