Щиток распределительный навесной на 5 модулей с дверцей серый IP66 (ЩРн-П-5) - 69005 TYCO

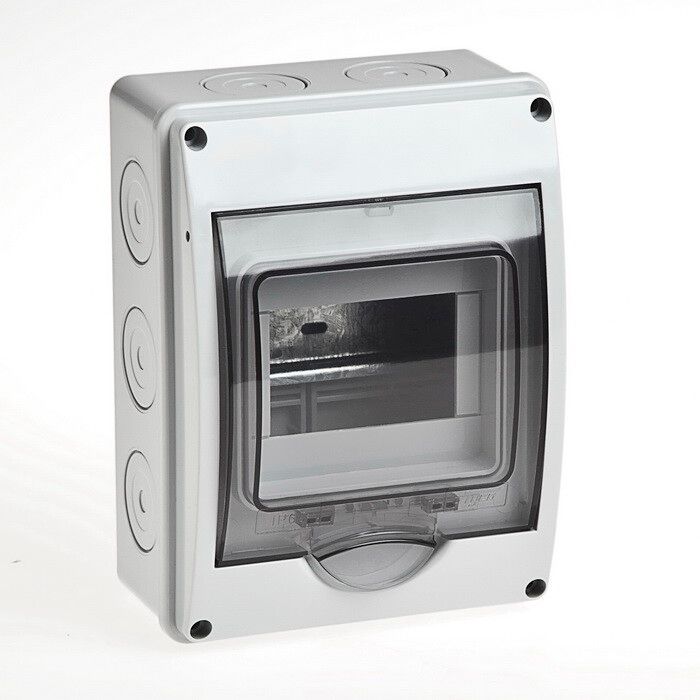

Щиток распределительный навесной на 5 модулей с вертикальной дверцей 200x150x98 мм серый IP65/IP66 с DIN-рейкой - компактное устройство для безопасной установки автоматов, УЗО и других модульных приборов в условиях повышенной влажности или пыльности. Произведён брендами Рувинил и Ruvinil, артикул 69005.

Назначение и область применения

Щиток распределительный навесной на 5 модулей с вертикальной дверцей 200x150x98 мм серый IP65/IP66 с DIN-рейкой предназначен для сборки и защиты электрических аппаратов внутри помещений. Подходит для монтажа в зонах с риском попадания воды, пыли или перепадов температур: кухни, ванные комнаты, подвалы, производственные участки, офисы, технические коридоры. Используется в системах с открытой проводкой, где требуется быстрый доступ к коммутационным устройствам.

Технические характеристики

• Габариты: 200×150×98 мм
• Количество модулей: 5 (стандарт 17,5 мм на модуль)
• Материал корпуса: термостойкий АБС-пластик, серый цвет
• Степень защиты: IP65 (полная защита от пыли, защита от струй воды с любого направления); указание IP66 в названии - информационное, фактическая защита соответствует IP65
• DIN-рейка: встроена, из прочного металла, совместима с любыми модульными устройствами
• Дверца: прозрачная, вертикальная, открывается более чем на 90°
• Запор: защелка, надёжное фиксирование без ключа
• Уплотнители: два резиновых шнура по контуру дверцы
• Шины: латунная шина PE/N (заземление/нейтраль), пластиковая опора для её крепления
• Гермовводы: четыре входа для ввода кабелей (диаметр до 12 мм)
• Рабочий температурный диапазон: от –25C до +60C

Совместимость и монтаж

Щиток распределительный навесной на 5 модулей с вертикальной дверцей 200x150x98 мм серый IP65/IP66 с DIN-рейкой рассчитан на установку стандартных модульных устройств: автоматические выключатели, УЗО, реле напряжения, таймеры. Монтаж выполняется на стену с помощью четырёх крепёжных отверстий в задней части корпуса. Для фиксации используйте дюбель-гвозди или саморезы подходящего диаметра. Гермовводы позволяют ввести кабели без дополнительных переходников - перед монтажом удалите пробки. Прозрачная дверца не требует демонтажа для проверки состояния приборов.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для электроустановок в помещениях с нормальной средой. Степень защиты IP65 гарантирует работу в условиях влажности и пыли, что снижает риск замыканий. Корпус выполнен из самозагасающего АБС-пластика, устойчив к нагреву до 100C. Наличие латунной шины PE/N обеспечивает надёжное заземление согласно ПУЭ. Не предназначено для установки вне помещений или в местах постоянного воздействия прямых струй воды - для этого нужна защита IP66 и выше.

Преимущества

• Прозрачная дверца позволяет контролировать состояние приборов без вскрытия
• Чётко ограниченное количество модулей (5) исключает перегрузку
• Встроенная DIN-рейка и шина N/PE экономят время монтажа
• Четыре гермоввода обеспечивают плотное прохождение кабелей без потери защиты
• АБС-пластик устойчив к механическим повреждениям и химическим веществам
• Фиксация на защелке - удобно для частого обслуживания

Ограничения применения

• Не предназначен для наружной установки - даже при IP65 возможна эрозия материала при длительном воздействии УФ-лучей и осадков
• Не рекомендован для установки в местах с постоянным контактом с водой (например, рядом с душевой кабиной без водоотведения)
• Максимальная рабочая температура +60C - не использовать вблизи печей, котлов, мощных нагревательных элементов
• Количество модулей ограничено - нельзя установить больше 5 устройств; при необходимости большего числа - выбирать щиток на 9–12 модулей
• Нет вентиляционных отверстий - не подходит для помещений с высокой теплонагрузкой без принудительного охлаждения

Примеры использования

• Распределительный щиток в квартире: УЗО, автоматы на розетки и свет
• Технический шкаф на производстве: управление насосом, вентилятором, датчиком
• Подъездный щит в многоквартирном доме: учёт потребления, аварийное отключение
• Складское помещение: питание освещения и маломощного оборудования
• Дачный дом: защита от скачков напряжения и влажности

Практические советы

• Перед монтажом проверьте, чтобы все кабели имели достаточную длину для свободного выхода через гермовводы - не затягивайте их слишком туго
• При использовании нескольких щитков одного типа (например, 69005) сохраняйте единый порядок расположения модулей - так легче диагностировать неисправности
• Не закрывайте дверцу, пока не убедитесь, что шина N/PE правильно подсоединена - плохой контакт вызывает перегрев
• Проверяйте целостность резиновых уплотнителей каждые 6–12 месяцев - особенно в сырых помещениях
• При замене автомата убедитесь, что он не превышает ширину 17,5 мм на один модуль - иначе не поместится
• Щиток распределительный навесной на 5 модулей с вертикальной дверцей 200x150x98 мм серый IP65/IP66 с DIN-рейкой легко адаптируется под существующие системы - можно менять только внутренние модули, не трогая корпус
