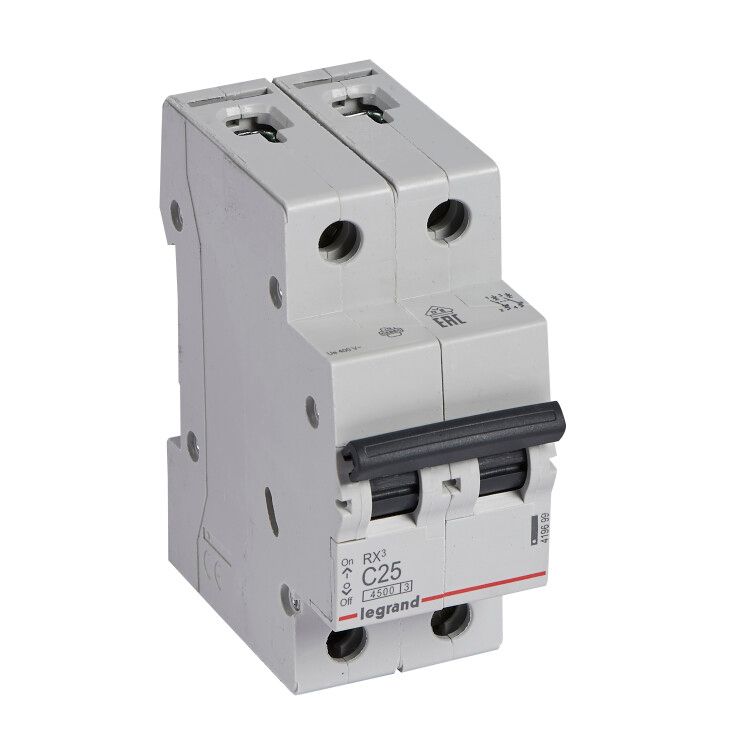

Выключатель автоматический двухполюсный RX3 4500 25А C 4,5кА | 419699 Legrand

Автоматический выключатель модульный двухполюсный RX3 25 А (C) 6 кА от Legrand предназначен для защиты электросетей в жилых и промышленных объектах. Этот выключатель обеспечивает надёжную работу при нагрузках до 25 А и сочетается с другими элементами распределительного щита серии RX3.

Назначение и область применения

Автоматический выключатель RX3 25 А (C) используется для защиты цепей переменного тока от перегрузок и коротких замыканий. Подходит для установки в бытовых щитах квартир и частных домов, а также в малых промышленных системах - например, на участках с оборудованием мощностью до 5–6 кВт. Применяется там, где требуется точная защита устройств с умеренным пусковым током: освещение, розеточные группы, насосы, вентиляторы, станки.

Технические характеристики

• Номинальный ток: 25 А - максимальная постоянная нагрузка, которую выключатель может безопасно проводить.
• Характеристика срабатывания: C - реагирует на токи в 5–10 раз выше номинала; оптимален для смешанных нагрузок с умеренными пусковыми токами.
• Номинальное напряжение: 400 В AC - рассчитан на трёхфазные системы 230/400 В и однофазные 230 В.
• Номинальная отключающая способность: 6 кА - способен безопасно прервать ток короткого замыкания до 6 тысяч ампер.
• Количество полюсов: 2 - одновременно отключает фазу и ноль, повышает безопасность при ремонте.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать медные провода крупного сечения без переходников.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен.
• Ширина по модулю: 2 М - занимает два стандартных модуля на DIN-рейке (36 мм).
• Глубина монтажа: 44 мм - требует достаточного места внутри щита для свободного открывания крышки.
• Частота: 50–60 Гц - совместим со всеми сетями стран СНГ и Европы.
• Класс токоограничения: 3 - снижает энергию КЗ, защищая оборудование после точки отказа.
• Рабочий диапазон температур: от 0 C - не рекомендуется для холодных помещений ниже этой отметки.
• Норматив: МЭК 60947-2 - соответствует международному стандарту для .

Совместимость и монтаж

Автоматический выключатель RX3 25 А (C) устанавливается на стандартную DIN-рейку шириной 35 мм. Совместим с любыми комплектующими серии RX3 от Legrand и IEK - контакты, УЗО, реле. Для подключения используйте клеммы с зажимами под провода до 25 мм2. Обеспечьте плотный контакт - слабый затяг болта вызывает нагрев. После монтажа проверьте механическую прочность фиксации: рычаг должен легко перемещаться без люфтов.

Безопасность и стандарты

Выключатель выполнен в соответствии с требованиями МЭК 60947-2. Корпус изготовлен из самозатухающего термостойкого пластика, исключающего распространение пламени. Наличие двуполюсного отключения гарантирует полное отключение цепи - важное условие безопасности при обслуживании. Отличается повышенным классом токоограничения (класс 3), который снижает тепловые удары на downstream-оборудование во время аварии.

Преимущества

• Двухполюсное исполнение обеспечивает полное отключение фазы и нулевого провода - минимизирует риск поражения током при работе с проводкой.
• Фирменная система крепления на DIN-рейке обеспечивает надёжную фиксацию даже при вибрациях.
• Не сотираемая маркировка тока и типа срабатывания остаётся видимой весь срок службы.
• Поддерживает рабочую температуру до +40 C - работает в большинстве внутренних помещений без принудительного охлаждения.
• Совместим с продукцией других производителей, имеющих аналогичные габариты и стандарты монтажа.

Ограничения применения

• Не предназначена для работы при температурах ниже 0 C - возможны проблемы с механизмом срабатывания в неотапливаемых помещениях зимой.
• Степень защиты IP20 не допускает использование в сырых местах, на улице или в условиях повышенной запылённости.
• Не подходит для защиты оборудования с очень высокими пусковыми токами (например, большие двигатели); лучше выбрать характеристику D.
• Не имеет функции дифференциальной защиты - для защиты людей нужен отдельный УЗО.

Примеры использования

• Защита групповой розеточной линии в квартире с компьютерами, зарядками и бытовой техникой.
• Щитовая на даче - управление светом, насосом для воды и печью.
• Обслуживающий щит в мастерской с электроинструментом (дрель, шлифмашина, сварочный аппарат малой мощности).
• Распределительный щит офисного помещения с серверами и оргтехникой.

Практические советы

• Выбирайте этот выключатель, когда вам нужны две точки отключения (фаза+нуль), особенно если есть риск случайного замыкания на ноль.
• Проверяйте соответствие сечения кабеля - слишком тонкий провод вызовет перегрев, даже если автомат не сработает.
• На крышке щита удобно помечать каждый автомат цветом или этикеткой - так проще находить нужную линию при аварии.
• Не путайте модель с версией на 4,5 кА - здесь указано 6 кА, значит, она выдержит более серьёзные скачки тока.
• При замене старого автомата убедитесь, что новый точно такой же по характеристике C и количеству полюсов - неверный выбор может привести к ложным срабатываниям или выходу из строя оборудования.
