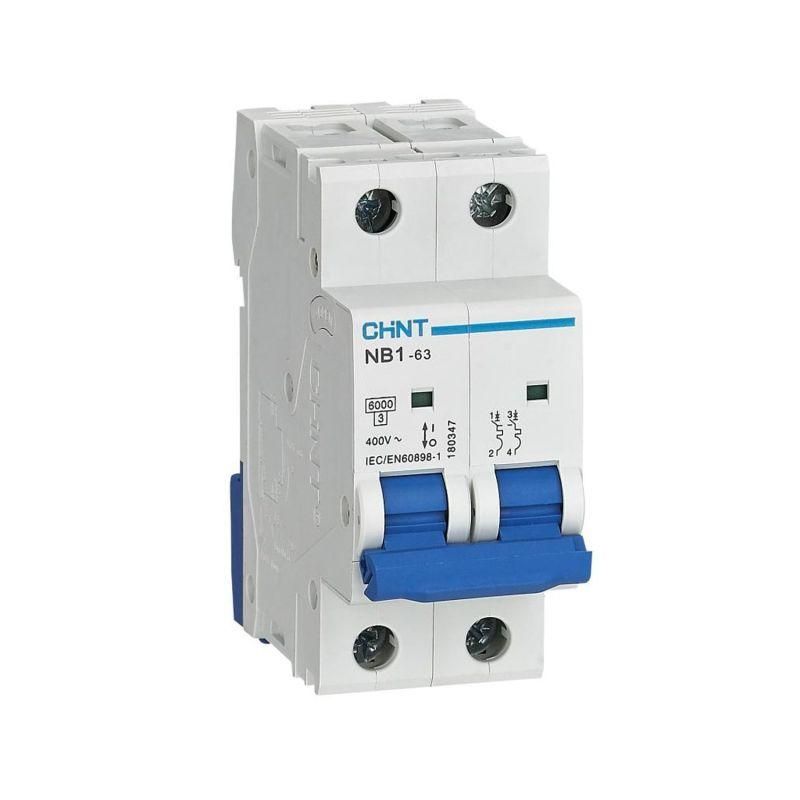

Выключатель автоматический двухполюсный NB1-63 2P 25A 6кА х-ка C (DB) (R) | 179661 CHINT

Автоматический выключатель NB1-63 от CHINT - двухполюсный модульный аппарат на 25 А с характеристикой C и отключающей способностью 6 кА. Предназначен для защиты электропроводки от перегрузок и коротких замыканий в бытовых и промышленных установках переменного тока.

Назначение и область применения

Выключатель NB1-63 используется для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для монтажа в щитах жилых домов, офисов, производственных помещений и объектов инфраструктуры. Применяется там, где требуется надёжная защита групповой сети - например, для питания розеточных контуров, светильников, маломощного оборудования.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Количество полюсов: 2 - защищает два фазных провода одновременно, обеспечивает полное отключение цепи;
• Номинальное напряжение: 400 В - работает в трёхфазных сетях 220/400 В;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить ток короткого замыкания до 6000 А;
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с умеренным пусковым током (например, люминесцентные лампы, насосы, малые двигатели);
• Номинальное напряжение изоляции: 500 В - гарантирует безопасную работу при скачках напряжения;
• Номинальное импульсное выдерживаемое напряжение: 4 кВ - устойчив к высоковольтным импульсам, таким как грозовые перенапряжения;
• Тип тока: переменный (AC) - не предназначен для постоянного тока;
• Сечение подключаемого провода: 1–25 мм2 - совместим с медными кабелями от 1 до 25 квадратных миллиметров;
• Модульная ширина: 2 модуля (36 мм) - занимает два места на DIN-рейке;
• Частота: 50–60 Гц - работает в сетях России и Европы;
• Глубина монтажа: 77,8 мм - требует достаточного внутреннего объёма щита;
• Рабочая температура: от -25C до +40C - допустимо использование в неотапливаемых помещениях при соблюдении условий;
• Степень защиты IP20 - защищён от прикосновения к токоведущим частям пальцами, но не от пыли и влаги; не предназначен для открытой установки;
• Степень загрязнения: 2 - рассчитан на нормальные условия внутри закрытых щитов без пылевых и влажных выбросов.

Совместимость и монтаж

Устройство монтируется на стандартную DIN-рейку шириной 35 мм. Клеммы позволяют подключать провода сечением 1–25 мм2 как однопроволочные, так и многожильные (с наконечниками). Для соединения можно использовать кабель, шины типа PIN или FORK. Устанавливается в электрощитах с глубиной не менее 80 мм. Совместим с другими аппаратами серии NB1-63 - позволяет формировать компактные и унифицированные щиты. Не рекомендуется устанавливать рядом с источниками тепла выше +40C.

Безопасность и стандарты

Соответствует требованиям МЭК 60947-2 и ГОСТ Р 50345. Относится к классу токоограничения 3 - снижает величину тока КЗ перед отключением, что уменьшает механические и термические воздействия на проводку. Категория применения A - обеспечивает координированную защиту в системах с ограниченной мощностью КЗ. Электрическая износостойкость - 10 000 операций включения/отключения, механическая - 20 000 циклов.

Преимущества

• Надёжное отключение при перегрузке и КЗ благодаря точной характеристике C;
• Яркий визуальный индикатор положения контакта - легко определить, сработал ли автомат;
• Универсальное подключение - поддерживает различные типы кабельных наконечников;
• Совместимость с дополнительными модулями - возможно добавление сигналов, расцепителей и контактов;
• Высокая долговечность - серия NB1-63 проверена в тысячах установок по всему миру.

Ограничения применения

• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц;
• IP20 не обеспечивает защиту от воды и пыли - запрещено монтаж вне герметичных щитов;
• Не подходит для защиты мощных двигателей с высоким пусковым током - для них лучше выбрать характеристику D;
• Максимальная рабочая температура +40C - при более высоких температурах возможны ложные срабатывания или снижение срока службы;
• Не имеет функции дифференциальной защиты - для защиты от утечек тока нужен отдельный УЗО.

Примеры использования

• Защита группы розеток в квартире или офисе;
• Отключение цепи освещения с люминесцентными и светодиодными светильниками;
• Щитовая защита насосов, вентиляторов, компрессоров малой мощности;
• Фазовый контроль в трёхфазном щите - один NB1-63 на две фазы вместо двух однополюсных;
• Объекты с небольшим энергопотреблением: кафе, мастерские, склады.

Практические советы

• Выбирая между характеристиками B, C и D - для большинства бытовых задач достаточно C; используйте D только для мощных двигателей;
• При сборке щита убедитесь, что глубина корпуса (77,8 мм) соответствует свободному месту - недостаток пространства затруднит монтаж и обслуживание;
• Для удобства диагностики используйте модели с дополнительным индикатором срабатывания XF9J - он покажет, что отключение произошло именно из-за КЗ;
• Не перегружайте клеммы - максимальное сечение 25 мм2; для больших проводов используйте переходники или другую модель;
• При замене старого автомата - проверьте соответствие номинального тока и количества полюсов. NB1-63 25A 2P легко заменяет аналоги других брендов с теми же параметрами.
