Расцепитель независимый S9 AC/DC 12В для NB1 (R) | 184963 CHINT

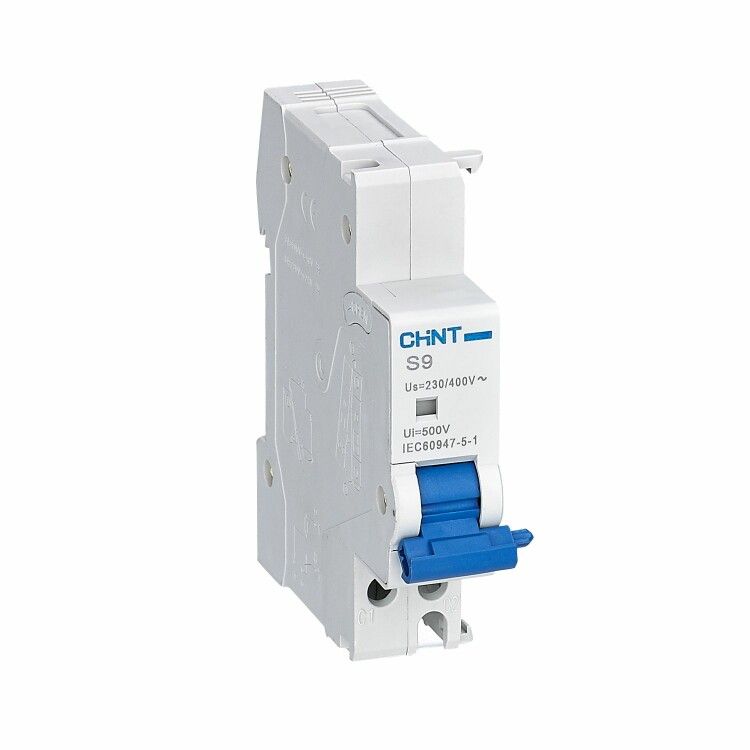

Расцепитель независимый S9 AC/DC 12В для NB1(R) - устройство для дистанционного отключения автоматических выключателей семейства NB1(R). Устанавливается на DIN-рейку и работает от постоянного или переменного тока 12 В, обеспечивая надёжное управление безопасностью в системах автоматизации.

Назначение и область применения

Расцепитель независимый S9 AC/DC 12В для NB1(R) используется для удалённого отключения автомата при необходимости - например, при аварии, пожарной сигнализации или по команде системы управления. Он не контролирует ток нагрузки, а лишь механически активирует механизм расцепления установленного выключателя. Применяется в щитах управления, промышленном оборудовании, системах безопасности и автоматики.

Технические характеристики

• Тип тока: AC/DC - совместим с переменным и постоянным напряжением
• Номинальное напряжение питания: 12 В - требует точного соответствия источника управления
• Количество переключающих контактов: 1 - один импульсный контакт для запуска отключения
• Количество контактов: 0 - не имеет собственных силовых контактов, работает только как исполнительное устройство
• Ширина: 18 мм - компактный форм-фактор, занимает минимум места на рейке
• Монтаж: на DIN-рейку 35 мм - стандартная установка без дополнительных креплений
• Степень защиты: IP20 - защищён от доступа пальцев и крупных предметов, но не от пыли и влаги
• Режим работы: импульсный - срабатывает при кратковременном подаче напряжения, не требует постоянного питания

Совместимость и монтаж

Расцепитель независимый S9 AC/DC 12В для NB1(R) физически совместим с выключателями серии NB1(R), NB1-63, NB1-63H, NB1-63DC, NB1L, NB1L-40, NB1L-63, а также с моделями NB310L, NBH8LE-40, NB8-40J, NB8-63M. Устанавливается слева от автомата и защёлкивается на специальные направляющие - никаких инструментов не требуется. Подключение осуществляется через два провода к источнику 12 В: при подаче импульса происходит срабатывание. Нельзя использовать с выключателями других серий - даже если они кажутся внешне похожими.

Безопасность и стандарты

Устройство соответствует требованиям степени загрязнения 2 - предназначено для внутренней установки в сухих, чистых помещениях. IP20 исключает использование во влажных средах, на улице или в местах с высокой запылённостью. Механическая и электрическая износостойкость - до 4000 циклов включения/отключения - гарантирует долгую службу при регулярном использовании.

Преимущества

• Импульсный режим снижает энергопотребление - питание подаётся только на момент отключения
• Фиксация на DIN-рейке позволяет заменить или установить устройство за минуту
• Поддерживает как переменный, так и постоянный ток - гибкость в проектировании цепей управления
• Не требует внешних реле - напрямую взаимодействует с механизмом выключателя

Ограничения применения

• Не работает при напряжении ниже 10,8 В (90% от номинала) - возможны отказы при просадках сети
• Запрещена установка в условиях повышенной влажности, пыли, химической агрессии - IP20 недостаточен
• Не подходит для частого включения/отключения более 4000 раз - после этого возможен выход из строя
• Только для выключателей указанных серий - несовместим с другими брэндами или моделями вне списка

Примеры использования

• Автоматическое отключение оборудования при срабатывании пожарной сигнализации
• Дистанционное отключение станка по сигналу PLC в цепях производства
• Выключение группы освещения при входе в помещение с помощью кнопки или датчика движения
• Защита электросистемы при обнаружении перегрева или нештатной ситуации в щите управления

Практические советы

• Проверьте напряжение на выводах перед подключением - 12 В должны быть стабильными, без колебаний
• Используйте предохранители в цепи управления - чтобы защитить расцепитель от КЗ
• При монтаже убедитесь, что он плотно защёлкнут - плохой контакт может вызвать самопроизвольное отключение
• Не используйте этот расцепитель как основной выключатель - он не рассчитан на коммутацию тока нагрузки
• Для систем с длительным временем отклика добавьте задержку в программе управления - чтобы избежать многократных импульсов
