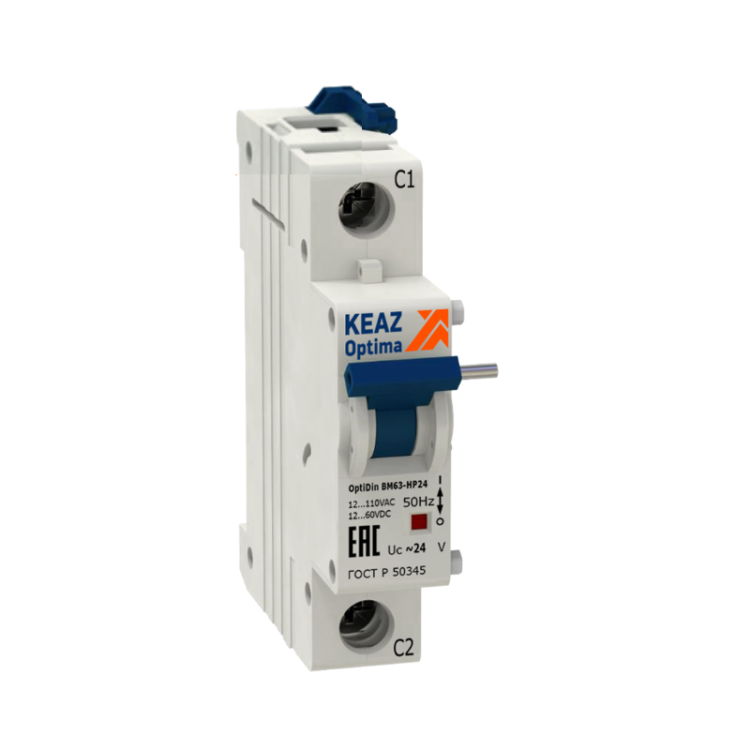

Расцепитель независимый OptiDin BM63-НР24 24В AC/DC КЭАЗ (Курский электроаппаратный завод) 249177

Независимый расцепитель OptiDin BM63-НР24 - это устройство для удалённого отключения автоматического выключателя или дифференциального автомата при подаче управляющего напряжения. Применяется в системах управления и безопасности, где требуется внешнее командное отключение. Выполнен в компактном корпусе шириной 1 TE и совместим с автоматическими выключателями серии OptiDin от КЭАЗ.

Назначение и область применения

Независимый расцепитель OptiDin BM63-НР24 предназначен для дистанционного отключения модульных автоматических выключателей и диффавтоматов OptiDin. Он не защищает цепь самостоятельно - работает только как исполнительное устройство: получив сигнал 24 В, он механически активирует механизм отключения автомата. Подходит для использования в системах автоматизации зданий, промышленных контроллеров, системах пожарной безопасности и аварийного отключения.

Технические характеристики

• Тип: Независимый расцепитель
• Род тока: Переменный / Постоянный
• Номинальное напряжение: 24 В
• Коммутируемый ток: 0 А - не предназначена для коммутации нагрузки
• Ширина: 1 TE (17,5 мм)
• Количество модулей DIN: 1
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и влаги
• Устанавливается на: Автоматические выключатели OptiDin BM63 и диффавтоматы OptiDin VD63
• Код в реестре радиоэлектронной продукции: РЭ-2499/20

Совместимость и монтаж

Независимый расцепитель OptiDin BM63-НР24 монтируется на переднюю часть автоматического выключателя или диффавтомата серии OptiDin. Устройство фиксируется механически - никаких проводов для силовой цепи не требует. Для работы необходимо подключить только управляющее напряжение 24 В через два контактных вывода на боковой стороне расцепителя. Монтаж выполняется до установки автомата в щит. После установки расцепителя нельзя использовать автомат вручную - он будет постоянно находиться в состоянии готовности к отключению при подаче сигнала.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-2 для расцепителей. Сертифицировано в реестре радиоэлектронной продукции РФ (код РЭ-2499/20). Защита IP20 обеспечивает безопасную работу внутри закрытых электрощитов, но не допускает использование во влажных или запылённых средах вне корпуса.

Преимущества

• Универсальная совместимость с любыми автоматами OptiDin BM63 и VD63
• Поддержка переменного и постоянного тока 24 В - гибкость в проектировании систем управления
• Минимальная занимаемая ширина - всего 1 TE, не увеличивает размер щита
• Не требует внешнего питания для своей работы - управление происходит только через импульс напряжения
• Выполнено отечественным производителем КЭАЗ - гарантия качества и наличие запчастей

Ограничения применения

• Не применяется для коммутации нагрузки - не имеет контактных групп для замыкания цепи
• Не работает без подачи напряжения 24 В - при отсутствии питания отключение невозможно
• Не подходит для установки на автоматы других серий - даже аналогичных по току
• IP20 не позволяет использовать вне электрощита или в условиях повышенной влажности
• При срабатывании расцепителя автомат остаётся в положении “выкл” - его необходимо вручную перевести в “вкл”, чтобы восстановить питание

Примеры использования

• Автоматическое отключение оборудования при срабатывании системы пожарной сигнализации
• Дистанционное отключение станков по команде PLC в производственной линии
• Отключение группы освещения из пункта управления при аварийной ситуации
• Интеграция в системы энергоэффективности - отключение неиспользуемых цепей по расписанию

Практические советы

• Проверьте тип автомата перед покупкой - расцепитель совместим только с OptiDin BM63 и VD63
• Подключайте управляющее напряжение 24 В через надёжный источник - скачки напряжения могут повредить катушку расцепителя
• Не используйте расцепитель в качестве основного выключателя - он не рассчитан на частые операции вручную
• При сборке щита убедитесь, что расцепитель установлен до монтажа автомата - после установки его невозможно смонтировать без демонтажа автомата
• Запомните: если автомат отключился, а напряжение на расцепителе исчезло - значит, сработала система управления; если напряжение есть, а автомат не отключился - проверьте целостность цепи управления
