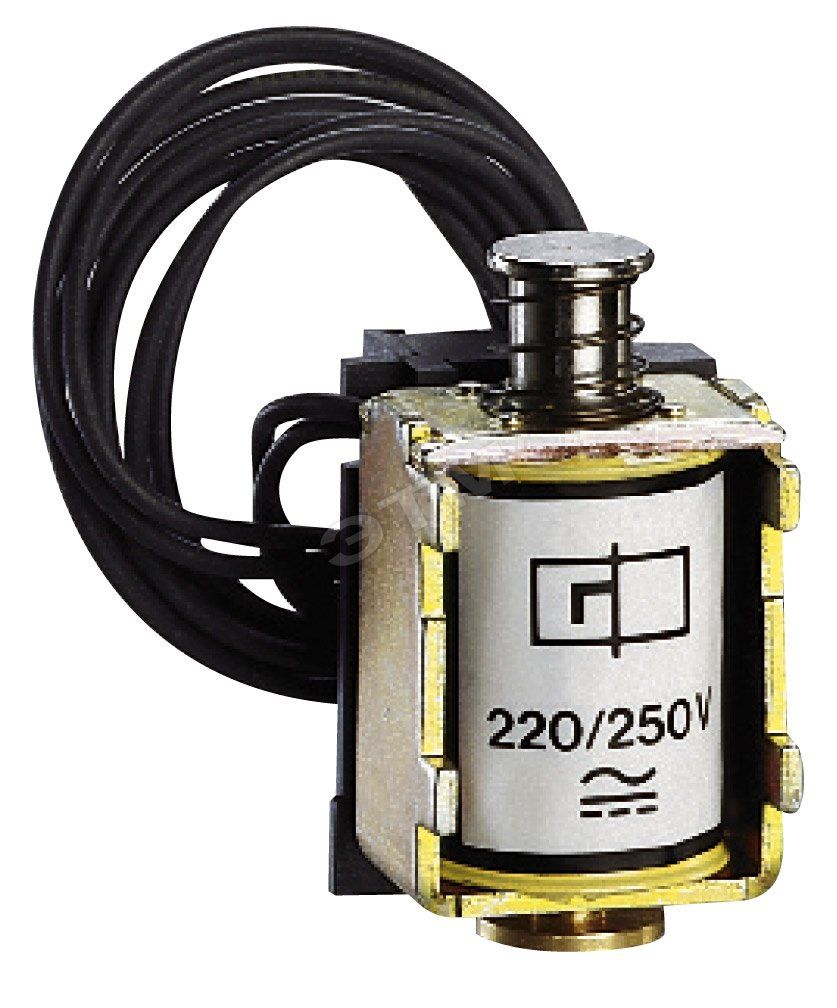

Независимый расцепитель ~/= 24B | 7004317 Контактор (Legrand)

Расцепитель независимый ~=/ 24 В ВА 5039 от Контактор Ульяновск - устройство для удалённого отключения автоматического выключателя при подаче напряжения на катушку. Применяется в системах управления и защиты электрооборудования, особенно там, где требуется дистанционный контроль. Артикул 7004317 соответствует серии KPRO.

Назначение и область применения

Расцепитель независимый ВА 5039 предназначен для дистанционного отключения автоматических выключателей при подаче управляющего напряжения 24 В постоянного или переменного тока. Он не выполняет функции защиты от перегрузки или короткого замыкания - лишь реагирует на сигнал управления. Подходит для установки в щитах управления промышленным оборудованием, конвейерными линиями, насосными станциями и системами аварийного отключения.

Технические характеристики

• Напряжение срабатывания: 24 В AC/DC - работает как от переменного, так и от постоянного тока;
• Тип устройства: независимый расцепитель - управление осуществляется внешним сигналом, не зависит от состояния нагрузки;
• Максимальная коммутируемая мощность: обеспечивает отключение выключателей до 63 А (совместим с типоразмером ВА 50);
• Изготовлен для монтажа на DIN-рейку - совместим со стандартной конструкцией распределительных щитов;
• Габариты и крепление: соответствуют геометрии модульных аппаратов серии ВА 5039;
• Степень защиты: IP20 - защищён от доступа пальцев и мелких предметов, но не от воды и пыли.

Совместимость и монтаж

Расцепитель ВА 5039 устанавливается на автоматические выключатели серии ВА 50 (например, ВА 50-35, ВА 50-36, ВА 50-38). Монтируется механически - фиксируется на передней части выключателя через штатные крепления. Электрическое подключение: два провода к клеммам катушки (обозначены L1/N1 и L2/N2). Напряжение 24 В подаётся от внешнего источника управления - контроллера, кнопочного пункта или системы безопасности. Не требует дополнительных адаптеров или переходников.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2 для компонентов низковольтных распределительных систем. Произведено в соответствии с сертификацией серии KPRO. Не содержит опасных материалов согласно RoHS.

Преимущества

• Поддержка двух типов питания - 24 В AC и DC - позволяет использовать в различных системах управления без изменения оборудования;
• Высокая надёжность механического срабатывания - минимум движущихся частей снижает риск отказа;
• Легкая интеграция в существующие щиты - не требует доработки корпуса или замены выключателя;
• Совместимость с широкой линейкой выключателей ВА 50 - удобно для стандартизации парка оборудования.

Ограничения применения

• Не работает без внешнего источника 24 В - при отключении питания расцепитель не активируется;
• Не предназначена для работы во влажных средах - степень защиты IP20 исключает использование вне закрытых щитов;
• Не подходит для частого циклического включения - рекомендовано не более 10–15 срабатываний в час для долговечности;
• Требует наличия совместимого автомата ВА 50 - не устанавливается на другие модели, даже аналогичные по току.

Примеры использования

• Автоматическое отключение станка при сработке датчика безопасности;
• Экстренное отключение конвейера по команде с пульта управления;
• Интеграция в систему пожарной сигнализации - отключение энергии при тревоге;
• Удалённое отключение группы освещения из центрального щита.

Практические советы

• Перед монтажом проверьте соответствие типа автомата - расцепитель ВА 5039 устанавливается только на выключатели серии ВА 50, а не на ВА 47 или другие;
• При использовании постоянного тока соблюдайте полярность - хотя устройство работает и с любой полярностью, лучше следовать маркировке на клеммах;
• Не подключайте напряжение выше 24 В - это повредит катушку и сделает расцепитель неработоспособным;
• При длительном хранении храните в сухом месте - высокая влажность может вызвать окисление контактов;
• Для тестирования используйте источник 24 В с ограничением тока - чтобы не перегрузить катушку при пробоях.
