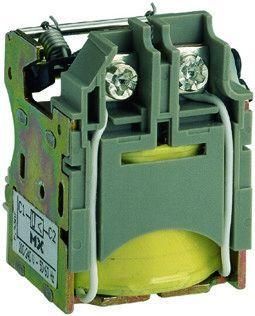

НАПРЯЖЕНИЯ НЕЗАВИСИМЫЙ MX 24В ПЕРЕМ./ПОСТ.ТОКА | SPC-MXD4-01-06 SE РАСЦЕПИТЕЛЬ APC

Расцепитель напряжения независимый 24В постоянного тока - устройство для удалённого отключения автоматического выключателя Series PACT CCB при подаче управляющего сигнала. Применяется в системах автоматизации, где требуется дистанционное управление питанием. Модель spc-mxd4-01-06 от Systeme Electric совместима с выключателями серии SystemePact CCB.

Назначение и область применения

Расцепитель напряжения независимый 24В постоянного тока предназначен для дистанционного отключения автомата SystemePact CCB. Он работает при подаче на него управляющего напряжения - либо кратковременного импульса (не менее 20 мс), либо постоянного сигнала. Устройство не влияет на работу автомата в штатном режиме, но позволяет отключить цепь издалека через внешний сигнал - например, с кнопки, PLC или системы безопасности.

Подходит для установки в промышленных щитах: на станках, конвейерах, системах аварийного отключения, в зонах с высокой степенью автоматизации.

Технические характеристики

• Тип: независимый расцепитель (MX)
• Напряжение управления: 24 В постоянного тока (DC)
• Минимальная длительность импульса: 20 мс
• Тип монтажа: под переднюю крышку выключателя, защёлкивание
• Совместимость: исключительно с автоматическими выключателями серии SystemePact CCB
• Не требует внешнего питания - работает от управляющего сигнала

Совместимость и монтаж

Расцепитель spc-mxd4-01-06 устанавливается **только** на автоматы SystemePact CCB. Он фиксируется под передней крышкой выключателя методом защёлкивания - без болтов и инструментов. Перед установкой необходимо снять крышку автомата, вставить расцепитель до характерного щелчка, затем вернуть крышку на место.

Убедитесь, что на вашем автомате есть свободный слот под расцепитель - не все модели SystemePact CCB поддерживают эту опцию. Для проверки сверьтесь с маркировкой на корпусе автомата: наличие метки “MX” указывает на возможность установки.

Безопасность и стандарты

Расцепитель напряжения независимый 24В постоянного тока соответствует требованиям IEC 60947-2 и IEC 60947-5-1. Обеспечивает надёжную коммутацию в условиях промышленной среды. Не содержит опасных материалов, соответствует RoHS.

Преимущества

• Интегрированная конструкция - не занимает лишнее место в щите
• Быстрый монтаж без инструментов
• Стабильная работа при импульсных и постоянных сигналах
• Высокая механическая прочность за счёт металлического корпуса
• Низкий уровень энергопотребления - подходит для систем с ограниченным источником питания

Ограничения применения

• Не работает с другими сериями автоматов - даже если они имеют аналогичный форм-фактор
• Не предназначена для работы с переменным током - только 24 В DC
• Не обеспечивает функцию защиты от перегрузки или КЗ - только отключение по команде
• Требуется минимум 20 мс на импульс; более короткие сигналы (например, от некоторых датчиков) могут не сработать
• Не рекомендуется использовать в условиях частых вибраций без дополнительной фиксации щита

Примеры использования

• Автоматическое отключение станка при срабатывании датчика безопасности
• Дистанционное отключение группы оборудования при пожарной тревоге
• Управление питанием через PLC в линии сборки
• Отключение цепи по команде с пульта оператора в зоне повышенной опасности

Практические советы

• Перед установкой проверьте полярность: + и − должны совпадать с маркировкой на расцепителе spc-mxd4-01-06
• Если используется импульсный сигнал - убедитесь, что он длится не меньше 20 мс. Короткие импульсы от микроконтроллеров могут потребовать удлинения через реле или задержку
• При использовании в цепях с длинными проводами учтите падение напряжения - минимальное напряжение на контактах расцепителя должно быть не ниже 85% от 24 В
• Не устанавливайте расцепитель напряжения независимый 24В постоянного тока рядом с мощными источниками помех - это может вызвать ложное срабатывание
• При замене автомата - всегда проверяйте, что новый SystemePact CCB также поддерживает модуль MX
