Расцепитель независимый SHT-M1 D1 L для NXM-125(63)/NXMLE-125 DC24V (левый) (R) | 946994 CHINT

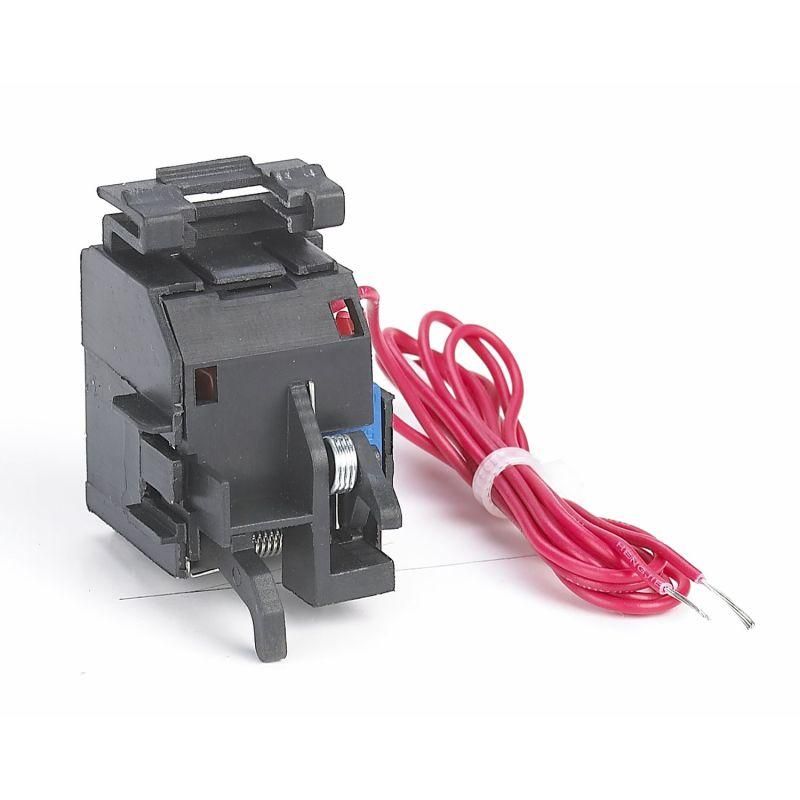

Расцепитель независимый SHT-M1 D1 L для NXM-125(63)/NXMLE-125 DC24В (левый) - устройство для дистанционного отключения автоматического выключателя при подаче управляющего сигнала. Применяется в системах автоматизации и безопасности, где требуется удалённое управление питанием оборудования. Бренд CHINT, артикул 946994.

Назначение и область применения

Расцепитель независимый SHT-M1 D1 L для NXM-125(63)/NXMLE-125 DC24В (левый) предназначен для механического отключения автомата NXM-125 или NXMLE-125 при подаче на него постоянного напряжения 24 В. Он не содержит собственных контактных групп - работает исключительно через внешний сигнал. Подходит для установки в щитах управления, на производстве, в системах пожарной безопасности, аварийного отключения и автоматизированных линиях.

Технические характеристики

• Номинальное напряжение управления: 24 В постоянного тока (DC)
• Тип тока: только постоянный (AC не поддерживается)
• Количество переключающих контактов: 1 (внутренний механизм, не доступен для внешнего подключения)
• Количество вспомогательных контактов: 0 НЗ / 0 НО - нет выходных контактов для сигнализации состояния
• Место установки: слева на корпусе автомата NXM-125/63 или NXMLE-125

Совместимость и монтаж

Расцепитель SHT-M1 D1 L для NXM-125(63)/NXMLE-125 DC24В (левый) совместим только с автоматическими выключателями серии NXM и NXMLE от CHINT, имеющими соответствующую посадочную площадку слева. Устанавливается путём защёлкивания на направляющие штыри выключателя - без инструментов. После монтажа необходимо подключить провода управления к клеммам расцепителя: красный (+24 В), синий (0 В). Перед подключением проверьте полярность - неверная подача напряжения не повредит устройство, но не вызовет срабатывание.

Безопасность и стандарты

Устройство соответствует требованиям IEC 60947-2 и IEC 60947-5-1. Произведено в соответствии с сертификацией CHINT для работы в промышленных условиях. Не имеет защиты от взрывоопасной среды - не применяется во взрывоопасных зонах без дополнительной защиты.

Преимущества

• Надёжное срабатывание при 24 В DC - обеспечивает точное управление в системах с низковольтным контроллером
• Не требует внешних контактов - компактный дизайн снижает риск помех
• Легко заменяем - можно снять и установить без демонтажа автомата
• Интегрирован в экосистему CHINT NXM - гарантия совместимости с другими аксессуарами серии

Ограничения применения

• Не работает при переменном токе - нельзя использовать с 24 В AC
• Нет вспомогательных контактов - невозможно получить сигнал “выключено” или “включено” от этого устройства
• Подходит только для моделей NXM-125/63 и NXMLE-125 - несовместим с другими типами автоматов
• Установка возможна только на левой стороне - правосторонние модели не поддерживаются

Примеры использования

• Автоматическое отключение станка при сработавшем датчике давления
• Экстренное отключение конвейера по команде с пульта безопасности
• Выключение группы освещения при срабатывании системы пожарной сигнализации
• Удалённое отключение нагрузки из централизованной системы управления зданием

Практические советы

• Перед установкой убедитесь, что ваш автомат - именно NXM-125(63) или NXMLE-125. Модели с другим номиналом (например, NXM-160) не подходят
• Проверьте посадочный диаметр: расцепитель рассчитан на фиксацию с левой стороны, где есть специальные пазы - не пытайтесь установить его справа
• Длина проводов управления должна быть минимальной - длинные кабели увеличивают потери напряжения, особенно при малых токах
• Если нужен сигнал о состоянии автомата - используйте дополнительно вспомогательный контакт (например, SHT-A1)
• При использовании в системах с длительными импульсами - убедитесь, что источник 24 В DC способен обеспечить ток срабатывания (обычно менее 0,5 А)
