НЕЗАВИСИМЫЙ MX DC24V ЛЕВЫЙ (125) | SPD-MXD-01-L Systeme Electric РАСЦЕПИТЕЛЬ APC

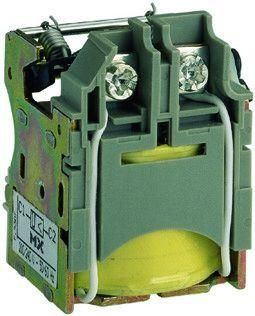

Расцепитель независимый MX DC24V левый (125) от Systeme Electric предназначен для дистанционного отключения автоматического выключателя при подаче управляющего сигнала. Этот компонент совместим с сериями SystemePact CCB и используется в системах автоматизации, где требуется удалённое управление питанием. Артикул spd-mxd-01-l обеспечивает надёжную работу в цепях постоянного тока 24 В.

Назначение и область применения

Расцепитель независимый MX DC24V левый (125) не защищает цепь от перегрузки или КЗ - он лишь выполняет команду на отключение. Когда на его катушку подаётся напряжение 24 В постоянного тока, механизм расцепления активируется и принудительно размыкает контакты автомата. Применяется в системах автоматизации: панели управления, системы безопасности, технологические линии, где важно отключить оборудование дистанционно - например, при аварийной ситуации или по сигналу PLC.

Технические характеристики

• Тип: независимый расцепитель (не имеет собственной защиты)
• Род тока: постоянный (DC)
• Напряжение управления: 24 В
• Ток срабатывания: 0,7–1,1 А - минимальный ток, необходимый для надёжного срабатывания
• Монтажная сторона: левая (при взгляде спереди на автоматический выключатель)
• Гарантия: 24 месяца
• Совместим с автоматическими выключателями SystemePact CCB номиналом 125 А

Совместимость и монтаж

Расцепитель независимый MX DC24V левый (125) устанавливается исключительно на автоматы серии SystemePact CCB с номинальным током 125 А. Монтаж осуществляется слева под передней крышкой аппарата - до установки необходимо снять крышку. Убедитесь, что место установки соответствует меткам на корпусе автомата. Подключение проводов - к клеммам расцепителя, расположенным на боковой поверхности модуля. Не используйте с другими сериями автоматов - физическая и электрическая совместимость не гарантируется.

Безопасность и стандарты

Изделие соответствует требованиям международных норм для устройств управления электрооборудованием. Гарантированная изоляция и механическая прочность обеспечивают безопасную работу в условиях промышленной среды. Сертификация по IEC/EN 60947-2 подтверждает соответствие функциональным требованиям расцепителей.

Преимущества

• Стабильное срабатывание при напряжении 24 В DC - подходит для промышленных контроллеров и систем с низковольтным управлением
• Левосторонняя установка позволяет оптимально использовать пространство в шкафах с ограниченной шириной
• Не требует внешнего источника питания - работает от уже существующего управляющего контура
• Установка без инструментов - фиксируется на направляющих автомата

Ограничения применения

• Не применяется в сетях переменного тока - только для 24 В постоянного тока
• Не обеспечивает защиту от перегрузки, КЗ или других аварий - только исполнительный элемент
• Не совместим с автоматами других серий, даже если они имеют аналогичный номинал
• Не рекомендован для частых циклов включения/выключения более 10 раз в минуту - возможен перегрев катушки

Примеры использования

• Автоматическое отключение конвейера при срабатывании датчика безопасности
• Отключение насосной станции по сигналу от SCADA-системы
• Экстренное отключение оборудования в зоне пожара через кнопку “Стоп”
• Удалённое отключение зарядного устройства в энергоэффективной системе

Практические советы

• Перед монтажом проверьте наличие напряжения 24 В DC на входе расцепителя - недостаточное напряжение приведёт к отказу срабатывания
• При использовании длинных кабелей учтите потери напряжения - сечение жилы должно быть не менее 1,5 мм2
• Подключайте провода к клеммам плотно, без люфта - плохой контакт может вызвать нагрев и выход из строя
• Не устанавливайте расцепитель независимый MX DC24V левый (125) рядом с источниками сильных помех - высокочастотные интерференции могут вызывать ложные срабатывания
• Проверяйте положение рычага автомата после установки - он должен находиться в рабочем состоянии (ON)
