Независимый расцепитель SHT DC24В слева | mccb-34-SHT-DC24-av EKF AV POWER-3/4

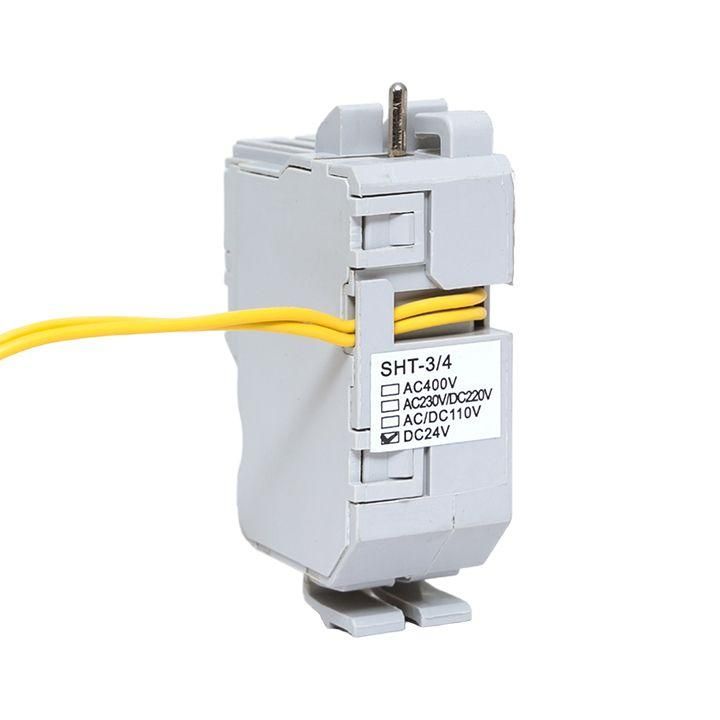

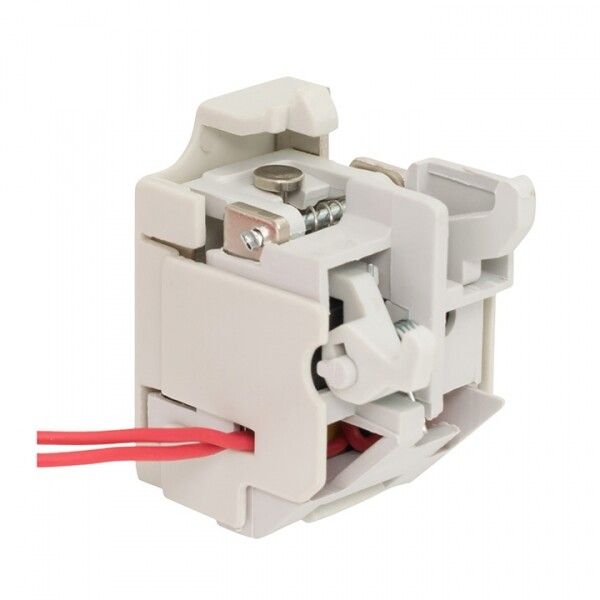

Независимый расцепитель SHT DC24В слева AV POWER-3/4 от EKF предназначен для удалённого отключения автоматического выключателя серии Averes при подаче сигнала управления. Это устройство используется там, где требуется дистанционное управление питанием без механического воздействия на рукоятку выключателя.

Назначение и область применения

Независимый расцепитель SHT DC24В слева AV POWER-3/4 работает как исполнительное устройство: при подаче постоянного напряжения 24 В на его катушку он механически активирует механизм отключения автомата. Применяется в системах автоматизации, безопасности и управления энергоснабжением - например, для отключения оборудования при аварии, по сигналу от системы пожарной сигнализации или централизованному командному контролю.

Технические характеристики

• Тип тока: постоянный (DC)
• Номинальное напряжение управления: 24 В
• Тип расцепителя: электронный - срабатывает за счёт электромагнитного импульса
• Подключение: через круглые медные проводники или медную полосу
• Количество контактов: нет ни нормально замкнутых, ни переключающих - устройство не передаёт сигналы, только выполняет команду отключения
• Установочное положение: слева от выключателя (по направлению взгляда на лицевую панель)

Совместимость и монтаж

Независимый расцепитель SHT DC24В слева AV POWER-3/4 совместим только с автоматическими выключателями серии Averes от EKF. Устанавливается в специальное гнездо под фальш-панелью, расположенную на корпусе выключателя. Для монтажа:

• Отключите питание и снимите крышку выключателя;
• Удалите фальш-панель, закреплённую на двух винтах;
• Вставьте расцепитель в соответствующее гнездо до щелчка;
• Подключите провода питания 24 В DC к клеммам устройства - соблюдайте полярность;
• Закройте фальш-панель и проверьте надёжность крепления.

Провода должны иметь достаточную длину для выхода через боковое гнездо корпуса выключателя. Диаметр проводника - не более 2,5 мм2 (медный однопроволочный или многопроволочный).

Безопасность и стандарты

Устройство соответствует требованиям к электрооборудованию для коммутационных аппаратов. Не имеет встроенной защиты от перегрузки или короткого замыкания - функционирует исключительно как исполнительный элемент. Подключение должно осуществляться через внешний источник управления с защитой от скачков напряжения.

Преимущества

• Механизм срабатывания надёжен - не требует обслуживания при правильном использовании
• Не занимает место внутри корпуса выключателя - установлен сбоку, не влияет на внутреннюю компоновку
• Интегрируется в существующие системы управления без доработки основного аппарата
• Стандартное расположение «слева» обеспечивает единый подход к сборке нескольких выключателей в одном шкафу

Ограничения применения

• Не работает с другими сериями выключателей - только с Averes от EKF
• Не имеет контактных выходов - нельзя использовать для контроля состояния или обратной связи
• Требует внешнего источника постоянного тока 24 В - несовместим с переменным напряжением
• Не предназначена для частого включения/выключения - рекомендовано не более 10 операций в минуту
• Не защищена от внешних механических ударов - должна быть установлена внутри распределительного шкафа

Примеры использования

• Автоматическое отключение станка при срабатывании датчика давления
• Отключение группы освещения по сигналу от пожарной системы
• Дистанционное отключение зарядного устройства в промышленном цехе
• Централизованное отключение всех потребителей при аварийной ситуации в здании

Практические советы

• Перед установкой проверьте наличие свободного места под фальш-панелью - расцепитель не помещается, если уже установлен другой модуль
• Используйте провода с изоляцией, рассчитанной на 600 В - даже при работе на 24 В высокая вероятность попадания напряжения на клеммы при повреждении
• Обязательно пометьте провода питания - путаница между U+ и U− может вызвать отказ расцепителя
• При групповой установке нескольких расцепителей SHT DC24В слева AV POWER-3/4 используйте один общий источник 24 В DC с достаточной мощностью - суммарный ток потребления каждого устройства около 0,1–0,2 А
• Проверяйте работоспособность после монтажа - кратковременно подайте 24 В и убедитесь, что выключатель Averes отключился
