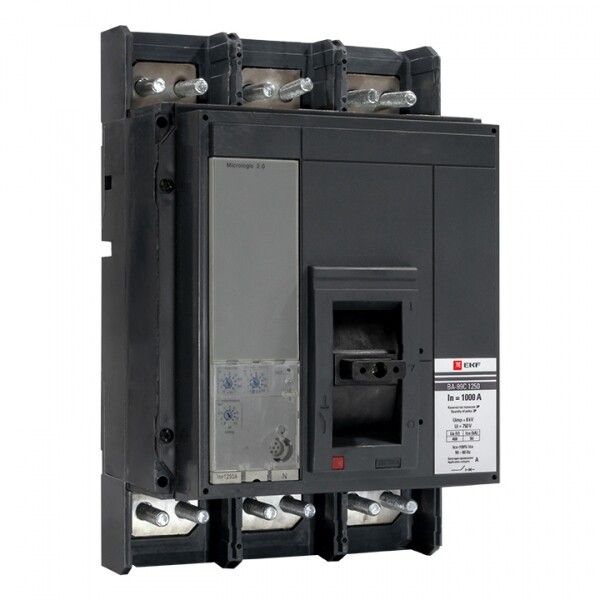

Выключатель автоматический ВА-99C (Compact NS) 1250/1000А 3P 50кА PROxima | mccb99C-1250-1000 EKF

Автоматический выключатель ВА-99C (Compact NS) 1250/1000А 3P 50кА от EKF - надёжное коммутационное устройство для защиты мощных электрических цепей до 1000 А. Выполнен в компактном моноблоке, предназначен для монтажа на плате и применяется в промышленных щитах с высокими требованиями к безопасности. Артикул mccb99c-1250-1000 соответствует серии PROxima.

Назначение и область применения

Автоматический выключатель ВА-99C (Compact NS) 1250/1000А 3P 50кА защищает электрооборудование от перегрузок и коротких замыканий. Подходит для использования в распределительных щитах промышленных объектов: заводских линий, насосных станций, систем вентиляции, конвейеров и других нагрузках с током до 1000 А. Устройство обеспечивает автоматическое отключение при аварийных режимах, предотвращая повреждение кабелей и оборудования.

Технические характеристики

• Количество полюсов: 3 - позволяет контролировать три фазы одновременно
• Номинальный ток: 1000 А - максимальный постоянный ток, который выдерживается без срабатывания
• Номинальная отключающая способность: 50 кА - способность безопасно прервать ток короткого замыкания до этого значения
• Номинальное напряжение: 400–690 В - работает в сетях переменного тока среднего класса напряжений
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную - от внезапных скачков тока
• Настройка защиты от перегрузки: 400–1000 А - можно задать порог срабатывания в этом диапазоне под конкретную нагрузку
• Настройка защиты от КЗ: 600–10 000 А - гибкая настройка чувствительности к импульсным токам
• Степень защиты IP30: защита от доступа проводящих предметов более 2,5 мм; не защищён от воды
• Способ монтажа: на монтажную плиту - требует крепления болтами к металлической поверхности
• Подключение силовой цепи: болтовое - используется для надёжного соединения с шинами и кабелями большого сечения
• Моторный привод: есть - возможность подключения внешнего исполнительного устройства для удалённого включения/выключения
• Указатель расцепления: да - наглядно показывает причину отключения (перегрузка или КЗ)
• Индикатор отключения: возможна установка - позволяет визуально определить состояние через люк на лицевой панели
• Тип управления: рычажковый - удобный механический переключатель с четким положением “ON/OFF”
• Вид привода: ручной - управление осуществляется вручную, кроме случая с моторным приводом
• Гарантия: 84 месяца - один из самых длинных сроков среди аналогичных устройств

Совместимость и монтаж

Автоматический выключатель ВА-99C (Compact NS) 1250/1000А 3P 50кА устанавливается исключительно на монтажную плату. Для правильного монтажа требуется подготовить отверстия под крепёжные болты и обеспечить достаточное пространство вокруг для теплоотвода. Болтовые зажимы рассчитаны на медные кабели сечением до 120–150 мм2 - перед подключением проверьте соответствие сечения кабеля и момента затяжки. Моторный привод подключается дополнительно - он не встроен, но совместим с типовыми серво-приводами EKF серии PROxima. Обязательно соблюдайте полярность при подключении контрольных цепей индикаторов.

Безопасность и стандарты

Устройство соответствует международным нормам IEC 60947-2 для автоматических выключателей низкого напряжения. Конструкция выполнена из самозатухающего термостойкого материала, что снижает риск распространения огня. Наличие двух дугогасительных камер гарантирует быстрое гашение дуги даже при максимальной отключающей способности 50 кА. Индикация состояния и указатель расцепления позволяют оперативно диагностировать причины отказа, минимизируя время простоя.

Преимущества

• Высокая отключающая способность (50 кА) - подходит для сложных промышленных сетей с большой потенциальной энергией КЗ
• Широкий диапазон настроек защиты - точная адаптация под реальные условия нагрузки
• Моноблочная конструкция - повышенная надёжность, меньше точек отказа
• Поддержка моторного привода - легко интегрируется в системы автоматизации
• Длинная гарантия (7 лет) - подтверждает качество материалов и сборки
• Чёткая индикация расцепления - экономит время при диагностике

Ограничения применения

• Не предназначен для установки в открытых помещениях - степень защиты IP30 не защищает от влаги и пыли
• Требуется жёсткая монтажная плита - нельзя использовать в обычных DIN-рейках
• Не имеет встроенных контактных групп - не выполняет функции переключения, только защиты
• Не рекомендован для частого ручного включения/выключения - предназначен для аварийного отключения, а не для оперативного управления
• Требует профессиональной настройки - некорректная установка порогов защиты может привести к ложному срабатыванию или недозащите

Примеры использования

• Главный входной автомат в крупном распределительном щите производства
• Защита главного питания конвейерной линии с несколькими двигателями суммарной мощностью >500 кВт
• Щиты насосных станций с питанием от сети 690 В
• Централизованные системы освещения и вентиляции на промплощадках

Практические советы

• Перед первым запуском обязательно проведите тестирование кнопкой «Test» - она проверяет работоспособность расцепителя без подачи тока
• При настройке тока перегрузки выбирайте значение ближе к рабочему току нагрузки, но ниже максимума - так повысится чувствительность
• Для работы с моторным приводом используйте только совместимые модули от EKF - нестандартные приводы могут не обеспечивать нужный ход
• Обеспечьте свободный доступ к рычагу управления - не закрывайте его крышками или другими элементами
• Проверяйте момент затяжки болтов согласно документации - пере- или недо-затянутые соединения вызывают перегрев
• При использовании в условиях высоких температур окружающей среды - увеличьте интервал профилактики и следите за нагревом корпуса
