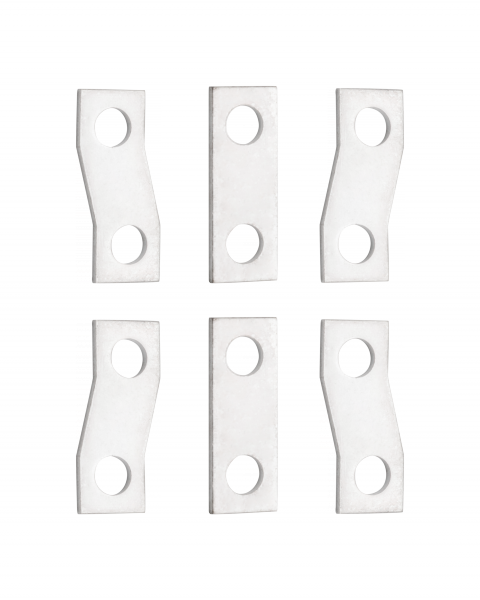

Соединительные пластины к ВА-99С (Compact NS) 100-160А (6 штук) EKF PROxima | mccb99c-a-24-160a

Пластины соединительные для ВА-99С 100–160А (комплект 6 штук) от EKF предназначены для надёжной механической и электрической связи между контактными группами автоматического выключателя серии ВА-99С. Комплект из шести пластин обеспечивает передачу тока в пределах 100–160 А переменного тока, что делает их важным элементом при модернизации или настройке силовой цепи.

Назначение и область применения

Пластины соединительные для ВА-99С используются внутри автоматических выключателей серии ВА-99С для создания жёстких электрических связей между основными и дополнительными контактами. Они применяются при комплектовании выключателей с дополнительными функциями: втычными панелями, межфазными перегородками, электроприводами, расцепителями минимального напряжения и другими модулями. Подходят для систем управления промышленным оборудованием, где требуется высокая надёжность соединений в условиях повышенной нагрузки.

Технические характеристики

• Род тока: переменный (AC)
• Номинальный ток: 100–160 А
• Материал: медь с пластиковым изоляционным покрытием
• Толщина металлической части: 4 мм
• Степень защиты: IP20 - защита от доступа пальцев, но не от пыли и воды
• Диапазон рабочих температур: от –40 C до +55 C
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат
• Способ монтажа: винтовой зажим
• Нормативный документ: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Пластины соединительные для ВА-99С совместимы исключительно с автоматическими выключателями серии ВА-99С, в том числе с габаритами 100–160 А. Установка выполняется внутренне - через специальные гнёзда под фальшпанелью выключателя. Для монтажа необходимо:

• Выдвинуть фальшпанель вверх;
• Закрепить пластины в предназначенных местах с помощью винтовых зажимов;
• Не затягивать слишком сильно - риск повреждения резьбы или деформации меди;
• Использовать только рекомендованную оснастку (отвертки с плоским наконечником);
• Обеспечить плотный контакт - проверить отсутствие люфта после сборки.

Подключение внешних проводов к этим пластинам не предусмотрено - они работают только как внутренние перемычки между контактами выключателя.

Безопасность и стандарты

Пластины соответствуют требованиям ГОСТ Р 50030.2-99 (эквивалент МЭК 60947-2-98), обеспечивающим безопасность работы в сетях переменного тока до 1000 В. Климатическое исполнение УХЛ3 позволяет применять изделие в помещениях с контролируемой влажностью и температурой, типичных для промышленных объектов России и стран СНГ. Защита IP20 гарантирует безопасность при обслуживании, но не защищает от попадания пыли или жидкости - использование вне закрытых щитов запрещено.

Преимущества

• Высокая теплопроводность меди снижает нагрев при длительной работе на максимальном токе;
• Жесткая конструкция минимизирует вибрацию и ослабление контакта во время частых операций;
• Пластиковая изоляция предотвращает случайные замыкания между фазами;
• Комплект из 6 пластин полностью покрывает все необходимые соединения для базового набора модулей ВА-99С;
• Совместимость с алюминиевыми и медными проводами в смежных цепях контрольных сигналов (через встроенную клемму).

Ограничения применения

• Не для постоянного тока (DC) - только переменный ток AC;
• Не предназначены для самостоятельного монтажа вне корпуса ВА-99С - являются внутренним компонентом;
• IP20 не допускает работу в сырых, пыльных или открытых средах;
• Не использовать с выключателями других серий - даже аналогичных по току;
• Не рассчитаны на ток выше 160 А - превышение вызовет перегрев и выход из строя.

Примеры использования

• Сборка автоматического выключателя с электроприводом для удалённого включения/отключения;
• Подключение расцепителя минимального напряжения в системе бесперебойного питания;
• Формирование межфазных перегородок в трёхфазных щитах для безопасности обслуживания;
• Настройка системы сигнализации с использованием вспомогательных контактов на основе ВА-99С.

Практические советы

• Перед установкой проверьте целостность пластин - наличие трещин, окисления или деформаций;
• При многократной сборке/разборке следите за состоянием резьбовых отверстий - износ требует замены всей детали;
• Не используйте пластины вместо внешних клеммных колодок - они не имеют выводов для подключения проводов;
• При работе в условиях низких температур (+5…–40 C) давайте устройству адаптироваться к температуре перед первым включением;
• Сохраняйте оригинальный порядок установки пластин - каждый элемент имеет свою позицию в корпусе ВА-99С; изменение последовательности может нарушить работу модулей.
