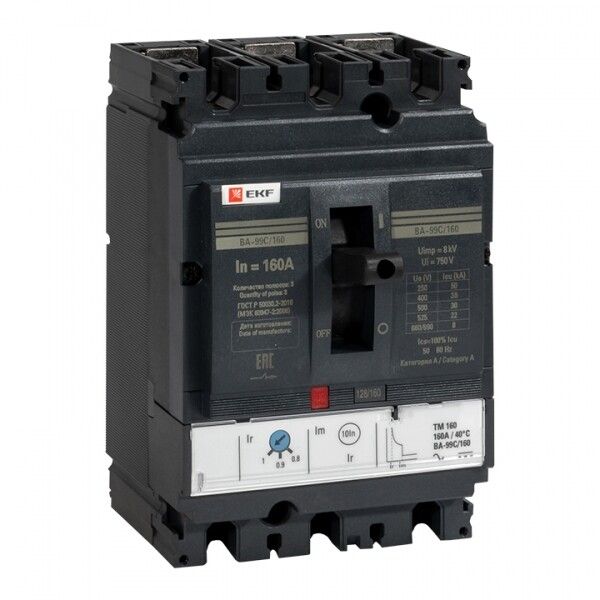

Автоматический выключатель ВА-99C (Compact NS) 160/160А 3P 36кА EKF PROxima | mccb99C-160-160

Автоматический выключатель ВА-99C (Compact NS) 160 А - надёжное устройство для защиты промышленных сетей от перегрузок и коротких замыканий. Бренд EKF предлагает эту модель в сериях PROxima как компактное, высокотокоограничивающее решение для монтажа на плате в распределительных щитах.

Назначение и область применения

Автоматический выключатель ВА-99C предназначен для редких операций включения и отключения нагрузки в штатном режиме, а также для аварийной защиты электрических цепей. Подходит для использования в промышленных электроустановках: на станках, конвейерах, в системах вентиляции, насосных станциях и других объектах с переменным током 50 Гц. Устройство защищает оборудование от повреждений при перегрузках и коротких замыканиях, сохраняя работоспособность даже при наличии электромагнитных помех и грозовых импульсов.

Технические характеристики

• Номинальный ток: 160 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В (переменный ток AC)
• Номинальная отключающая способность: 36 кА
• Тип расцепителя: термомагнитный (тепловой + электромагнитный)
• Диапазон регулировки срабатывания при КЗ: 1600 А (10×I_n)
• Частота: 50 Гц
• Степень защиты: IP30 (защита от доступа пальцев и твёрдых предметов, но не от воды)
• Климатическое исполнение: УХЛ3 (работает при температурах от -40C до +55C)
• Способ подключения: шинное, болтовое соединение
• Способ монтажа: на монтажную плату (панель)
• Тип управления: рычажный привод
• Индикация: есть указатель расцепления
• Комплектация: встроенные защитные функции, без вспомогательных контактов
• Гарантия: 84 месяца
• Соответствие стандартам: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Автоматический выключатель ВА-99C монтируется исключительно на монтажную плату - не подходит для DIN-рейки. Для установки требуется подготовленная панель с отверстиями под крепление. Устройство можно располагать вплотную к соседним аппаратам без зазора, что экономит место в щите. Подключение силовых проводов осуществляется через болтовые зажимы; рекомендуется использовать медные жилы сечением, соответствующее току 160 А (обычно 50–70 мм2, зависит от материала изоляции). Моторный привод - опционально, требует доп. заказа и совместимой системы управления.

Безопасность и стандарты

Выключатель соответствует международному стандарту IEC 60947-2 и российскому ГОСТ Р 50030.2-2010, что гарантирует безопасность при работе в условиях повышенной нагрузки. Наличие указателя расцепления позволяет быстро диагностировать причину отключения - перегрузка или КЗ. Конструкция исключает возникновение внешних электромагнитных помех, не влияет на работу чувствительной электроники рядом. Однако степень защиты IP30 не предусматривает защиту от влаги - применение вне закрытых щитов запрещено.

Преимущества

• Высокая токоограничивающая способность (36 кА) снижает механические и тепловые нагрузки на сеть и само устройство при КЗ
• Компактные габариты позволяют плотно устанавливать несколько аппаратов в одном щите
• Термомагнитный расцепитель обеспечивает точную защиту как от длительных перегрузок, так и от внезапных КЗ
• Работоспособность при экстремальных температурах (-40…+55 C) делает его пригодным для холодных и жарких помещений
• Долгий срок службы и 7 лет гарантии подтверждают надёжность сборки

Ограничения применения

• Не предназначен для частых включений/выключений - только для редких операций
• Отсутствуют вспомогательные контакты - нельзя подключить сигнализацию или удалённое управление без модификаций
• IP30 - нельзя использовать во влажных средах, на улице или в помещениях с риском попадания жидкости
• Только шинное болтовое подключение - несовместим с быстроразъёмными клеммами или кабельными наконечниками типа “быстрый контакт”
• Не имеет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО

Примеры использования

• Защита главного входа в промышленный цех с мощностью до 100 кВт
• Контроль питания группы станков на линии производства
• Распределительный щит на тепловой электростанции или в холодильном комплексе
• Щитовая в производственном здании с суровым климатом (например, Сибирь или Дальний Восток)

Практические советы

• При выборе проверьте посадочные размеры монтажной плиты - они должны точно соответствовать габаритам ВА-99C
• Не используйте этот автомат вместо УЗО - он не реагирует на утечки тока на землю
• Если требуется дистанционное управление или сигнал отключения - выбирайте версию с моторным приводом и дополнительно устанавливайте блок вспомогательных контактов
• При монтаже затягивайте болты усилием, указанном в руководстве - недостаточно или слишком сильно затянутые соединения вызывают нагрев и выход из строя
• Для обслуживания - всегда отключайте питание перед открыванием щита, даже если выключатель находится в положении «OFF»
