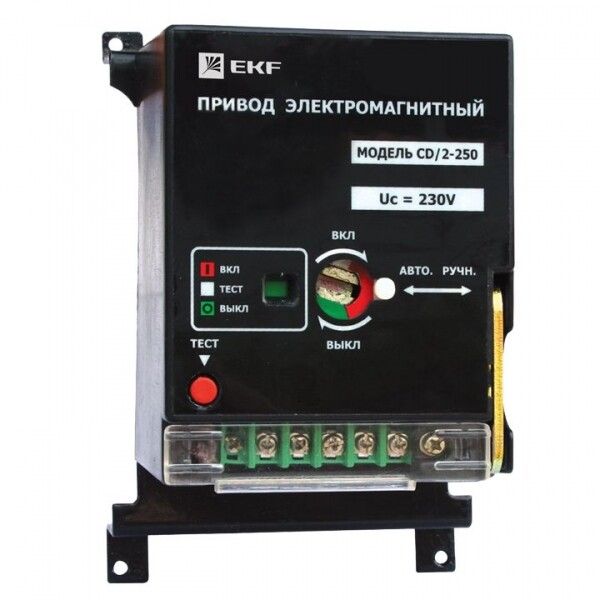

Электропривод к ВА-99С (Compact NS) CD/2-250 EKF PROxima | mccb99c-a-20

Электропривод к автоматическому выключателю ВА-99С CD/2-250 от EKF предназначен для удалённого включения и отключения автомата серии ВА-99С через управление по цепям 230 В AC. Артикул mccb99c-a-20 обеспечивает совместимость со всеми модификациями ВА-99С и применяется там, где требуется автоматизация операций с выключателем - например, на промышленном оборудовании или в системах управления.

Назначение и область применения

Электропривод к автоматическому выключателю ВА-99С CD/2-250 позволяет дистанционно управлять состоянием автомата - включать и отключать нагрузку без необходимости физического доступа к аппарату. Применяется в системах автоматизации, где важна безопасность, скорость реакции или необходимость централизованного контроля. Подходит для станков, конвейеров, систем освещения, HVAC и других объектов с высокой степенью механизации процессов.

Технические характеристики

• Тип тока: переменный (AC)
• Напряжение питания цепи управления: 230 В
• Номинальный ток потребления: 0,5 А
• Степень защиты: IP20 - защищает от прикосновений к опасным частям и крупной пыли, но не герметичен
• Рабочий температурный диапазон: от –40 C до +55 C
• Климатическое исполнение: УХЛ3 - рассчитан на работу в условиях умеренного и холодного климата с возможностью повышенной влажности
• Материал корпуса: пластик
• Способ монтажа: на монтажную плату (не требует сверления, крепится к базовой плате выключателя)
• Толщина материала: 4 мм
• Соответствие нормам: ГОСТ Р 50030.2-99 (МЭК 60947-2-98)

Совместимость и монтаж

Электропривод ВА-99С CD/2-250 совместим со всеми автоматическими выключателями серии ВА-99С, вне зависимости от номинального тока (до 1250 А). Устанавливается в специальное гнездо под фальшпанелью аппарата - никаких внешних креплений не требуется. Для подключения используется встроенная клемма, куда можно заводить провода сечением до 1,5 мм2. Проводники вторичной цепи укладываются в боковые пазы корпуса после поднятия фальшпанели. Монтаж выполняется при отключенном питании основной цепи. Обязательно проверьте соответствие типа привода (CD/2-250) модели вашего выключателя - он не заменяет другие типы приводов из семейства PROxima.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-99 (эквивалент МЭК 60947-2-98), что гарантирует надёжность работы в промышленных сетях. Класс защиты IP20 исключает риск поражения током при случайном прикосновении, однако не допускает использование в сырых, запылённых или открытых помещениях. Температурный диапазон (-40…+55 C) позволяет применять устройство в неотапливаемых зонах, таких как складские комплексы или наружные щитовые, при условии соблюдения правил сборки.

Преимущества

• Универсальная совместимость с любыми автоматами ВА-99С - одинаковый интерфейс монтажа для всех номиналов
• Не требует доработки шкафа - полностью интегрируется внутрь корпуса выключателя
• Поддерживает коммутацию как медными, так и алюминиевыми проводниками
• Высокая механическая прочность благодаря жесткому пластиковому корпусу
• Работает в широком диапазоне температур - подходит для суровых условий эксплуатации

Ограничения применения

• Не предназначена для установки во взрывоопасных средах - класс защиты IP20 недостаточен
• Запрещено использовать в местах с постоянным воздействием воды, масла, химически активных паров
• Не работает при напряжении ниже 200 В или выше 250 В - чувствителен к колебаниям сети
• Не подлежит ремонту - при выходе из строя необходимо заменить весь привод
• Требуется точное соответствие между моделью привода (CD/2-250) и выключателем; несовместим с другими сериями, даже от EKF

Примеры использования

• Автоматизация технологической линии: включение/отключение оборудования по сигналу PLC
• Централизованное управление группой светильников в административном здании
• Защита насосных станций - отключение при аварии по команде системы безопасности
• Обеспечение режима “удалённого отключения” для проведения планового обслуживания без доступа к щитовой

Практические советы

• Перед установкой всегда отключите питание основной цепи и удостоверьтесь, что выключатель находится в положении OFF
• Проверьте наличие свободного места под фальшпанелью - некоторые старые версии ВА-99С имеют более плотную компоновку
• Используйте провода сечением ≤1,5 мм2 - большие сечения не войдут в клемму и вызовут плохой контакт
• При использовании в условиях низких температур (+5 C и ниже) рекомендуется прогрев устройства перед первым включением
• Не используйте этот привод как самостоятельный выключатель - он лишь приводит в действие механизм ВА-99С, который остаётся главным средством защиты
• Артикул mccb99c-a-20 - единственный вариант для этой модели; аналоги от других производителей не обеспечивают гарантированную совместимость
