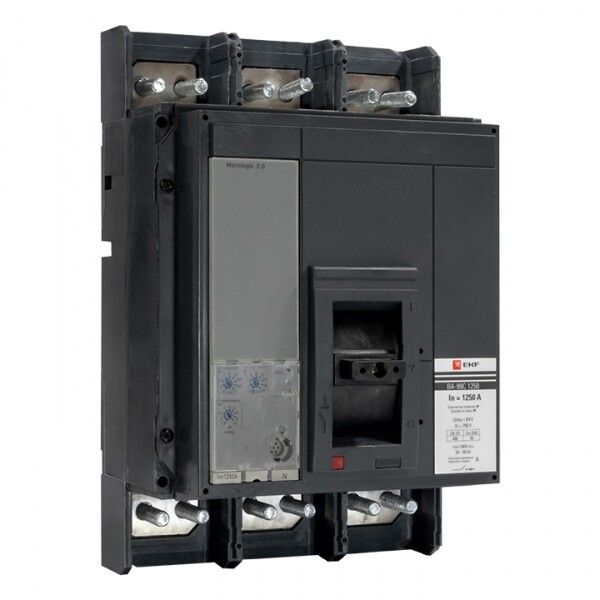

Выключатель автоматический ВА-99C (Compact NS) 1250/1600А 3P 50кА PROxima | mccb99C-1250-1600 EKF

Автоматический выключатель ВА-99C (Compact NS) 1250/1600А 3P 50кА от EKF - надёжное коммутационное устройство для защиты мощных электрических цепей в промышленных системах. Модель выполнена в компактном моноблоке с механической блокировкой и поддерживает работу при высоких токах короткого замыкания до 50 кА. Артикул mccb99c-1250-1600 соответствует серии PROxima.

Назначение и область применения

Автоматический выключатель ВА-99C (Compact NS) 1250/1600А 3P 50кА предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Применяется в распределительных щитах промышленного оборудования: на входе в цеховые линии, у станков с большими двигателями, на участках с высокими пусковыми токами. Подходит для систем с напряжением до 690 В переменного тока. Устройство обеспечивает безопасную отсечку аварийных режимов без необходимости замены предохранителей.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 1600 А
• Номинальная отключающая способность: 50 кА
• Номинальное напряжение: 400–690 В
• Тип расцепителя: термомагнитный - сочетает тепловую защиту от длительной перегрузки и магнитную отсечку при КЗ
• Диапазон настройки защиты от перегрузки: 576–1600 А - позволяет точно адаптировать порог срабатывания под нагрузку
• Диапазон регулировки расцепителя короткого замыкания: 16 000 А - фиксированная величина, не требует настройки
• Степень защиты: IP30 - защищён от доступа пальцев и инструментов, но не герметичен
• Способ монтажа: на монтажную плату - требуется установка на специализированную рампу или DIN-рейку совместимого типа
• Подключение силовой цепи: болтовое - используется гаечный ключ для затяжки клемм
• Управление: рычажковый механизм с возможностью ручного включения/выключения
• Моторный привод: да - возможность подключения внешнего исполнительного механизма для удалённого управления
• Индикация: есть указатель положения и сигнал расцепления - наглядно показывает причину отключения
• Гарантийный срок: 84 месяца

Совместимость и монтаж

Автоматический выключатель ВА-99C (Compact NS) 1250/1600А 3P 50кА рассчитан на установку на монтажную плиту, а не на стандартную DIN-рейку. Для правильной установки необходимо использовать специальный кронштейн или рампу, совместимую с форм-фактором устройства. Болтовые зажимы требуют точной затяжки моментом, указанном в руководстве - переусердствовать нельзя, чтобы не повредить контактные поверхности. Моторный привод подключается через штекерный разъём на боковой стенке - перед подключением проверьте соответствие напряжения питания привода.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2. Конструкция исключает самопроизвольное включение благодаря механической блокировке. Корпус изготовлен из самозатухающего материала - не распространяет горение даже при перегреве. Индикатор расцепления позволяет отличить отключение по перегрузке от КЗ, что снижает время диагностики.

Преимущества

• Высокая отключающая способность - 50 кА обеспечивают защиту даже в условиях крупных промышленных объектов
• Широкий диапазон настройки защиты от перегрузки - можно точно подстроить под реальные условия эксплуатации
• Наличие моторного привода - удобно для автоматизации и дистанционного управления
• Жёсткая сборка внутри корпуса - минимизирует риск смещения деталей при вибрациях
• Чёткий визуальный индикатор состояния - легко определить причину отключения без тестера

Ограничения применения

• Не предназначен для установки на обычную DIN-рейку - требуется специальная монтажная плита
• Степень защиты IP30 не допускает использование во влажных средах или на улице
• Нет встроенного дифференциального тока - для защиты от утечек нужен отдельный УЗО
• Не имеет переключающих контактов - не может использоваться как коммутирующее устройство для управления нагрузкой
• Максимальный рабочий ток - 1600 А; для больших значений потребуется другая модель

Примеры использования

• Защита главного ввода в цех с несколькими станками суммарной мощностью более 1 МВт
• Щитовая распределения энергии на конвейерной линии с частотниками и мощными двигателями
• Входной автомат в преобразовательной подстанции с напряжением 690 В
• Система питания сварочных аппаратов с импульсными нагрузками

Практические советы

• Перед первым запуском проверьте настройку тока перегрузки - она должна быть чуть выше максимального рабочего тока нагрузки, но ниже номинала проводки
• При монтаже используйте только рекомендованные болты и моменты затяжки - перетянутые клеммы вызывают перегрев
• Регулярно проверяйте работоспособность кнопки «Тест» - она эмулирует срабатывание расцепителя без подачи тока
• Если устройство часто отключается - проверьте температурный режим окружающей среды и наличие вибраций
• Для автоматических систем с моторным приводом убедитесь, что источник управления имеет достаточную мощность и стабильное напряжение
