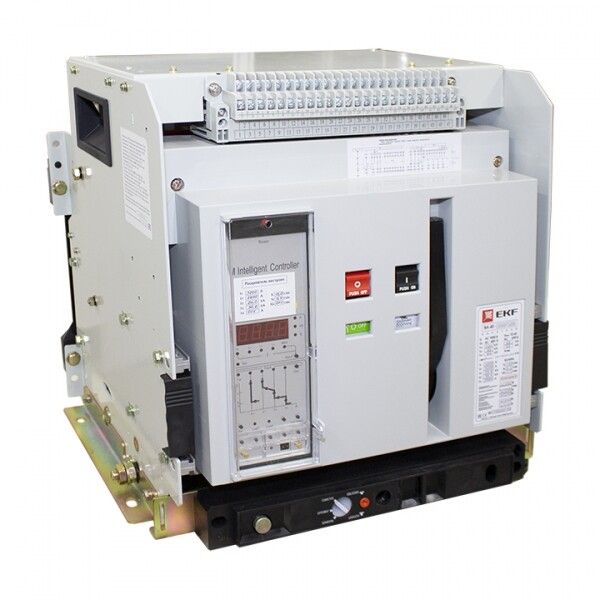

Автоматический выключатель ВА-45 2000/2000А 3P 50кА выкатной EKF PROxima | mccb45-2000-2000v

Автоматический выключатель ВА-45 2000/2000А 3P 80кА выкатной от EKF предназначен для надежной защиты мощных промышленных электросетей от перегрузок, КЗ и потерь напряжения. Выкатная конструкция позволяет безопасно обслуживать и менять аппарат без отключения всей линии. Артикул mccb45-2000-2000v соответствует серийному решению PROxima.

Назначение и область применения

Автоматический выключатель ВА-45 2000/2000А 3P 80кА используется для защиты высокомощных распределительных систем переменного тока с напряжением до 400 В. Применяется в промышленных объектах: на подстанциях, в щитах крупных заводов, на участках с большими потребителями - конвейеры, насосные станции, компрессоры, печи. Подходит для систем с частичной автономией и удаленным управлением через SCADA. Управление возможно как вручную, так и по команде из автоматизированной системы.

Технические характеристики

• Номинальный ток: 2000 А - максимальный постоянный ток, который выключатель может проводить длительно без повреждений;
• Количество полюсов: 3 - защищает все три фазы трёхфазной сети;
• Номинальная отключающая способность: 80 кА - способен безопасно прервать ток короткого замыкания до этого значения;
• Номинальное напряжение: 400 В - рассчитан на работу в сетях 400 В AC, 50 Гц;
• Тип расцепителя: электронный - обеспечивает точную, программируемую защиту с возможностью диагностики;
• Диапазон настройки защиты от перегрузки: 800–2000 А - можно задать порог срабатывания в этом интервале;
• Диапазон регулировки защиты от КЗ: 8000–160 000 А - гибкая настройка быстродействия при аварийном токе;
• Защита от замыканий на землю: встроенная - реагирует на утечки тока в землю, предотвращает опасность поражения;
• Расцепитель минимального напряжения: да - отключает при падении напряжения ниже установленного уровня или полной потере питания;
• Степень защиты IP30 - защищен от доступа пальцев и твердых предметов >2,5 мм, но не от воды и пыли;
• Климатическое исполнение: УХЛ3.1 - работает при температурах от –40 C до +55 C, подходит для неотапливаемых помещений;
• Способ подключения: шинное - монтируется на сборные медные или алюминиевые шины, болтовые соединения;
• Моторный привод: встроенный - позволяет дистанционно включать и отключать выключатель без ручного воздействия;
• Количество переключающих контактов: 4 - есть дополнительные контакты для сигнализации состояния (например, “закрыт”, “расцеплен”);
• Указатель расцепления: имеется - наглядно показывает причину отключения (перегрузка, КЗ, недостаток напряжения);
• Нормативные документы: ГОСТ Р 50030.1 и ГОСТ Р 50030.2 - соответствие требованиям РФ к коммутационной аппаратуре.

Совместимость и монтаж

Выключатель ВА-45 2000/2000А 3P 80кА имеет выкатную конструкцию - он устанавливается на направляющие рейки внутри ячейки, что позволяет выводить его на переднюю панель для осмотра, тестирования или замены без демонтажа шин. Для монтажа требуется специализированный корпус или ячейка с механическим механизмом выкатывания. Шинное подключение требует соблюдения момента затяжки болтов согласно руководству производителя. Наличие встроенного моторного привода делает совместимым с системами АСУ ТП. Индикатор отключения можно установить дополнительно, если система управления требует внешнего сигнала.

Безопасность и стандарты

Автоматический выключатель ВА-45 соответствует ГОСТ Р 50030.1 и ГОСТ Р 50030.2, которые определяют требования к безопасности, надежности и методам испытаний. Электронный расцепитель обеспечивает более точное срабатывание по сравнению с тепловыми аналогами, минимизируя ложные сработки. Защита от замыканий на землю и минимального напряжения повышают уровень безопасности персонала и оборудования. IP30 не гарантирует защиту от влаги - применение допускается только в закрытых помещениях с контролируемой средой.

Преимущества

• Выкатная конструкция - возможность сервисного обслуживания без отключения основной сети;
• Электронный расцепитель - точная настройка всех параметров защиты, самодиагностика, хранение истории событий;
• Встроенный моторный привод - реализация дистанционного управления и автоматизации процессов;
• Поддержка протоколов взаимодействия с АСУ ТП - легко интегрируется в современные системы управления энергией;
• Длинный гарантийный срок - 84 месяца указывает на высокую надежность компонентов;
• Широкий диапазон настройки токов - адаптивность к различным типам нагрузок без замены устройства.

Ограничения применения

• Не применяется вне помещений - степень защиты IP30 исключает использование на открытых площадках или в сырых условиях;
• Требуется специальная ячейка с механизма выкатывания - нельзя просто смонтировать в обычный щит;
• Не подходит для постоянного тока - только переменный ток 50 Гц;
• Не рекомендован для маломощных объектов - избыточен для нагрузок менее 800 А;
• Требует профессиональной настройки - неквалифицированная регулировка может привести к отказам или ложным отключениям.

Примеры использования

• Главный входной автомат в промышленном цехе с мощными сварочными машинами;
• Щитовая на заводе по производству пластиков - защита линий питаний экструдеров и термических печей;
• Централизованная система управления электроэнергией на пищевом предприятии - отслеживание режимов работы и аварийных ситуаций;
• Объекты с двумя источниками питания - автоматика переключения и контроль качества напряжения.

Практические советы

• При проектировании учтите посадочные размеры и глубину ячейки - выкатной модуль занимает больше места, чем стационарный;
• Настройку токов защиты выполняйте после запуска оборудования, используя данные реальных нагрузочных графиков;
• Проверьте состояние контактных групп каждые 6 месяцев - особенно при частых включениях;
• Для систем с удаленными диспетчерскими пунктами активируйте передачу сигналов по всем четырем переключающим контактам;
• Не игнорируйте функцию минимального напряжения - она предотвращает повреждение двигателей при проседании сети;
• При замене старого автомата проверьте совпадение класса отключающей способности - 80 кА необходимо для мест с высокой короткозамкнутой мощностью.
