Взаимоблокировка механическая двух ВА45 тросами EKF mbkt-va-45

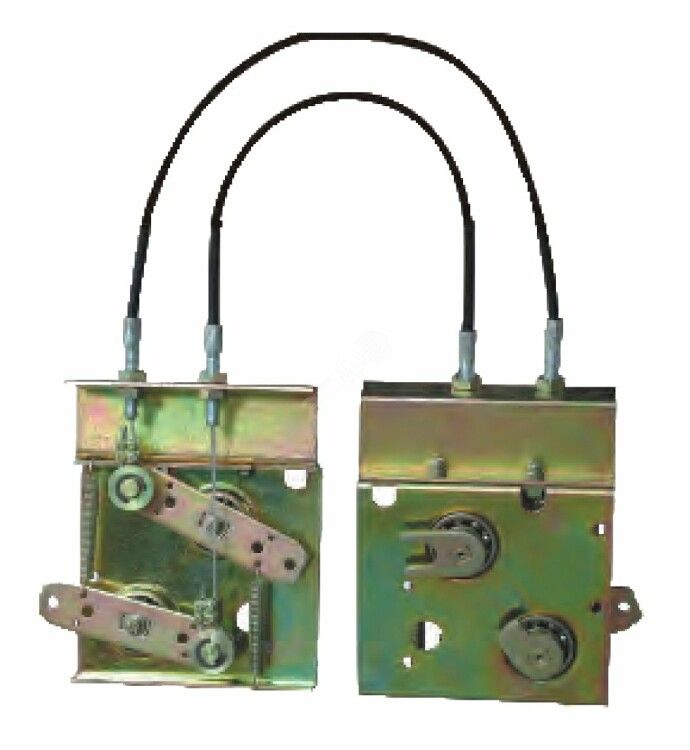

Механическая взаимоблокировка двух ВА45 тросами - устройство для предотвращения одновременного включения двух автоматических выключателей ВА-45 EKF в системах с несколькими источниками питания. Простой, надёжный и совместимый с моделями первого и второго поколений, этот элемент обеспечивает безопасную работу в распределительных щитах. Артикул mbkt-va-45 из серии PROxima EKF.

Назначение и область применения

Механическая взаимоблокировка двух ВА45 тросами используется для исключения возможности включения обоих выключателей одновременно. Это необходимо в схемах с двумя или более источниками питания - например, когда есть основная и резервная линии, либо два генератора. Устройство применяется с автоматическими выключателями ВА-45 EKF и выключателями нагрузки ВН-45 EKF. Подходит как для стационарного, так и для выкатного монтажа.

Технические характеристики

• Тип блокировки: механическая, через тросовый механизм
• Совместимые устройства: ВА-45 EKF (1-го и 2-го поколений), ВН-45 EKF
• Способ монтажа: фиксация на корпусе выключателя с помощью винтов
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запыление
• Стандарт соответствия: ГОСТ Р 50030.2-2010 (эквивалент МЭК 60947-2-98)

Совместимость и монтаж

Механическая взаимоблокировка двух ВА45 тросами устанавливается между двумя близко расположенными выключателями ВА-45 EKF. Крепится с помощью винтов к передней части корпуса каждого аппарата. Расположить можно как горизонтально (рядом), так и вертикально (один над другим). Для правильной работы важно соблюдать расстояние между центрами установочных отверстий - оно должно соответствовать габаритам используемых выключателей. Напряжение и ток не влияют на функционирование блокировки - она purely механическая.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2-2010, который регламентирует поведение аппаратов защиты в многопитательных сетях. Благодаря этому использование блокировки подтверждает соответствие нормам безопасности при работе с переключаемыми источниками энергии. Отказ от её применения может нарушить принцип “нельзя включать два источника одновременно” - что создаёт риск параллельного соединения сетей и аварий.

Преимущества

• Не требует внешнего питания - полностью механический принцип действия
• Работает в любых условиях: даже при отключённом питании или сбоях в контроллере
• Поддерживает компактную сборку: позволяет располагать выключатели вплотную, экономя место в шкафу
• Совместима с разными поколениями ВА-45 - не нуждается в замене при обновлении оборудования

Ограничения применения

• Не для других типов выключателей - только ВА-45 и ВН-45 EKF
• Не защищает от ручного принудительного открытия механизма - требуется дополнительная сигнализация или пломбы для высокой степени контроля
• Запрещено использовать в средах с постоянным воздействием открытого огня, химически активных жидкостей или экстремальными вибрациями - хотя исполнение УХЛ3 рассчитано на промышленные условия, жесткие механические удары могут повредить трос

Примеры использования

• Щитовые помещения на заводах с резервным питанием - чтобы не возникло параллельного включения основной сети и дизель-генератора
• Объекты ЖКХ: системы АВР с двумя входами от разных трансформаторных подстанций
• Цеха с технологической необходимостью последовательного включения потребителей - например, на участках с опасностью перегрузки при одновременной подаче мощности

Практические советы

• Перед установкой проверьте, что зазор между выключателями достаточен для свободного движения троса - особенно при вертикальном расположении
• При обслуживании одного из выключателей всегда отсоединяйте трос - он может препятствовать доступу к контактам
• Не затягивайте крепёжные винты слишком сильно - это может деформировать пластиковую рамку блокировки
• Проверяйте состояние троса ежегодно: при наличии заусенец, провисания или трещин - замените весь комплект
• Для сложных схем с тремя и более источниками - комбинируйте несколько таких блокировок или используйте электронные решения
