МЕХАНИЧЕСКАЯ БЛОКИРОВКА ТРОСАМИ ДЛЯ ДВУХ ACB1 СТАЦИОНАРНЫХ | SPA-CI216F SE APC

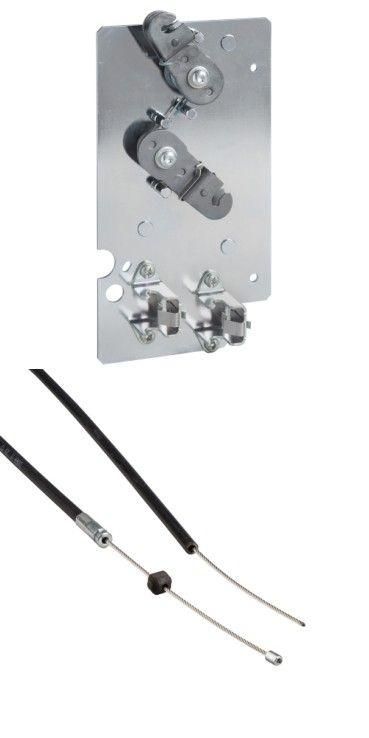

Блокировка тросами механическая для двух ACB1 стационарных - устройство для безопасной взаимной блокировки двух выключателей Series SystemePact ACB1, предотвращающее одновременное включение. Артикул spa-ci216f обеспечивает надёжную работу в распределительных щитах с вертикальным или горизонтальным расположением аппаратов.

Назначение и область применения

Эта механическая блокировка используется для исключения одновременного включения двух выключателей SystemePact ACB1. Подходит для ситуаций, когда требуется последовательное или запрещённое совмещение режимов работы - например, переключение между источниками питания, работа на разных цепях или обеспечение безопасности при обслуживании оборудования. Применяется в промышленных щитах, на станках, конвейерах и других системах, где важна интерLOCKS-логика.

Технические характеристики

• Тип блокировки: Механическая - работает за счёт физического препятствия, не требует внешнего питания;
• Способ монтажа: На винты - крепится прямо к корпусу выключателя через стандартные крепёжные отверстия;
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, не предназначена для работы во влажной среде или на улице;
• Совместима с двумя выключателями SystemePact ACB1 - не поддерживает тройную блокировку;
• Используется с гибкими тросами - передаёт движение между аппаратами без жесткой связи.

Совместимость и монтаж

Блокировка spa-ci216f совместима только с выключателями системы SystemePact ACB1. Устанавливается на два устройства, расположенные либо вертикально (друг над другом), либо горизонтально (бок о бок). Крепление осуществляется через винтовые соединения - необходимо использовать штатные отверстия на корпусе ACB1. Для правильного функционирования важно соблюдать одинаковое положение рычагов выключателей при установке. Нельзя применять с другими сериями или моделями, даже от SE (Systeme).

Безопасность и стандарты

Устройство соответствует требованиям к механической блокировке согласно IEC 60947-3. IP20 обеспечивает базовую защиту внутри закрытых щитов, но не защищает от влаги, пыли или химических воздействий. Не предназначен для использования вне помещений или в зонах с высокой степенью загрязнения.

Преимущества

• Не требует электроэнергии - работает всегда, даже при отключении питания;
• Простая и долговечная конструкция - минимум деталей, нет износа контактов;
• Легко проверить визуально - состояние блокировки видно без инструментов;
• Поддерживает оба варианта компоновки: вертикальную и горизонтальную.

Ограничения применения

• Работает только с двумя выключателями ACB1 - нельзя расширить до трёх или более;
• Не подходит для автоматизации или удалённого управления - только ручная блокировка;
• IP20 не допускает использование в сырых, пыльных или агрессивных средах;
• Требует точного выравнивания выключателей при монтаже - перекос может нарушить работу троса.

Примеры использования

• Переключение между основным и резервным питанием в щите управления;
• Запрет одновременной активации двух двигателей на одном участке конвейера;
• Обеспечение безопасности при ремонте - один выключатель заблокирован пока другой включен;
• Системы с последовательным запуском - первый аппарат должен быть выключен, прежде чем можно включить второй.

Практические советы

• Проверьте посадочные отверстия на ACB1 перед установкой - они должны точно совпадать с креплениями блокировки spa-ci216f;
• Не затягивайте винты слишком сильно - это может деформировать пластиковые элементы выключателя;
• При замене троса используйте оригинальный комплект - сторонние аналоги могут иметь неверную длину или прочность;
• Учитывайте посадочный диаметр: блокировка рассчитана на стандартные размеры ACB1, не подходит для модификаций с изменёнными габаритами;
• Регулярно осматривайте тросы на наличие перегибов, износа или коррозии - особенно в условиях частых операций.
