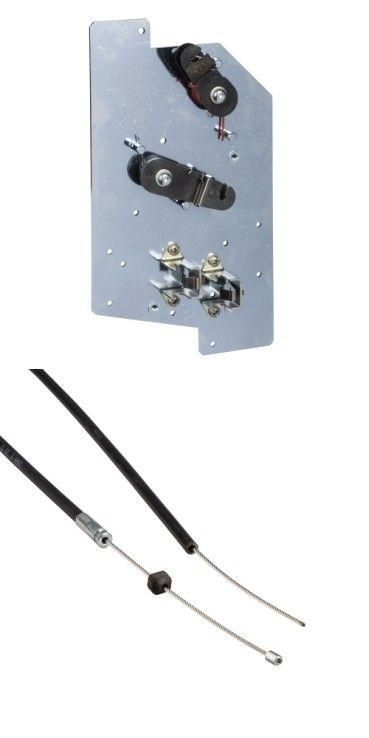

МЕХАНИЧЕСКАЯ БЛОКИРОВКА ТРОСАМИ ДЛЯ ДВУХ ACB2 | SPA-CI240 SE APC

Блокировка тросами механическая для двух ACB2 SE от Systeme Electric - устройство для физической блокировки двух выключателей Series PACT ACB, предотвращающее одновременное включение. Артикул spa-ci240 обеспечивает безопасную работу в распределительных щитах с вертикальным или горизонтальным расположением аппаратов.

Назначение и область применения

Эта механическая блокировка предназначена для исключения случайного включения двух выключателей SystemePact ACB одновременно. Применяется там, где требуется последовательная или взаимоисключающая операция - например, при переключении между источниками питания, на станках с несколькими режимами работы или в системах безопасности. Подходит для установки на устройства ACB2 SE, расположенные друг над другом или рядом.

Технические характеристики

• Тип блокировки: механическая - работает за счёт физического препятствия, не требует внешнего питания
• Способ монтажа: через винты - крепится прямо к корпусу выключателя, не требует модификаций
• Степень защиты: IP20 - защищает от доступа пальцев и предметов более 12 мм, не рассчитана на воздействие воды или пыли
• Количество блокируемых аппаратов: два (ACB2 SE)
• Материал тросов: гибкий металлический, устойчивый к растяжению и износу

Совместимость и монтаж

Блокировка совместима только с выключателями системы SystemePact ACB, в частности с моделью ACB2 SE. Устанавливается на уже смонтированные аппараты. Для монтажа используются встроенные отверстия на боковой поверхности корпуса. Крепление выполняется стандартными винтами - не требуются специальные инструменты. Гибкие тросы позволяют компенсировать небольшие смещения между соседними выключателями при горизонтальной или вертикальной сборке.

Безопасность и стандарты

Устройство соответствует требованиям к механической блокировке согласно IEC 60947-1. Несмотря на класс защиты IP20, применение допускается только внутри закрытых щитов, защищённых от внешних факторов. Не используется во взрывоопасных зонах или на открытом воздухе.

Преимущества

• Не требует электроэнергии - работает всегда, даже при отключении питания
• Простой и надёжный механизм - минимум точек отказа
• Легко устанавливается после монтажа выключателей
• Имеет жесткую связь между двумя аппаратами - исключает человеческий фактор

Ограничения применения

• Поддерживает только две единицы - нельзя использовать для трёх и более выключателей
• Не подходит для сред с высокой запылённостью, влагой или химическими испарениями - IP20 недостаточна
• Работает только с выключателями SystemePact ACB; несовместима с другими сериями или брендами
• Не позволяет частичное или условное блокирование - либо полностью заблокировано, либо свободно

Примеры использования

• Переключение между основным и резервным питанием в щите управления
• Блокировка входного и выходного контактора на конвейере для предотвращения противофазного замыкания
• Запирание двух рубильников в цепях обслуживания оборудования, чтобы никто не мог включить оба сразу

Практические советы

• Проверьте посадочные размеры выключателей перед заказом - блокировка spa-ci240 рассчитана именно на ACB2 SE
• При горизонтальной установке убедитесь, что расстояние между выключателями не превышает длину тросов
• Не используйте в условиях температур ниже –10C или выше +55C - материал тросов теряет эластичность
• После монтажа проверните каждый выключатель - он должен двигаться только по очереди, второй должен быть заблокирован
• Обязательно пометьте блокировку - это снижает риск её снятия без разрешения
