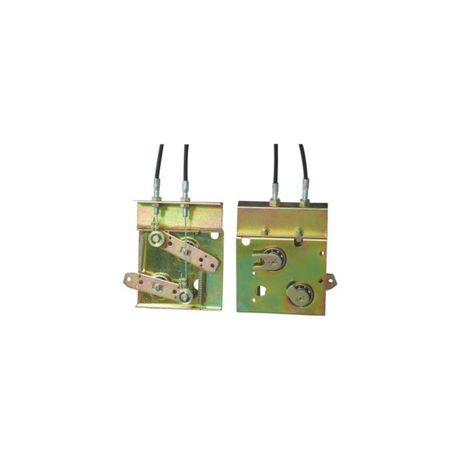

Взаимоблокировка тросовая механическая для NA8-1600 (на 2 выкл. выкатного исп.) (R) CHINT 449973

Взаимоблокировка тросовая механическая для выключателя выкатного исполнения NA8-1600 (на 2 выключателя) (R) от CHINT обеспечивает безопасную последовательную работу двух выкатных выключателей, предотвращая одновременное включение. Применяется в распределительных устройствах с высокими требованиями к безопасности, например на промышленных объектах.

Назначение и область применения

Эта взаимоблокировка предназначена для механического запирания двух выкатных выключателей типа NA8-1600. Она гарантирует, что один из выключателей нельзя включить, пока другой находится во включенном положении. Это исключает риск параллельного питания оборудования от двух источников - например, при переключении между основным и резервным питанием. Подходит для установки в ячейках КРУ, щитах среднего напряжения и других системах, где требуется жесткий контроль порядка операций.

Технические характеристики

• Тип блокировки: механическая, тросовая
• Количество защищаемых выключателей: 2
• Совместима с: выключателями выкатного исполнения NA8-1600
• Исполнение: R (правостороннее)
• Материал корпуса: прочный пластик и металлические элементы
• Рабочая температура: от -25C до +60C

Совместимость и монтаж

Взаимоблокировка совместима только с выключателями выкатного исполнения серии NA8-1600. Устанавливается на боковые направляющие выкатной тележки. Монтаж требует точного совпадения геометрии крепления - необходимо проверить наличие соответствующих отверстий и фиксирующих элементов на тележке выключателя. Тросовая система должна быть свободно протянута без перегибов и зажимов. После установки проводится тестовое переключение: один выключатель должен надежно блокировать второй.

Преимущества

• Не требует внешнего питания - работает полностью механически
• Высокая надежность: нет электронных компонентов, которые могут выйти из строя
• Защита от человеческой ошибки: исключает случайное включение обоих выключателей
• Легко диагностируется: состояние блокировки видно визуально

Ограничения применения

• Не подходит для выключателей других серий или типов - даже аналогичных по номиналу
• Не применяется в условиях постоянного воздействия воды, масла или химически активных веществ
• Не рекомендуется использовать там, где возможны сильные вибрации без дополнительной фиксации
• Правостороннее исполнение (R) требует правильной ориентации выключателей - убедитесь, что трос проходит без натяга

Примеры использования

• Переключение между главным и резервным источником питания в цеховой сети
• Обеспечение безопасного обслуживания шкафов КРУ - один выключатель всегда остается отключенным при работе с другим
• Автоматические линии с двойным питанием, где недопустимо параллельное соединение

Практические советы

• Перед установкой проверьте, чтобы трос был целый, без повреждений и перегибов
• При замене одного из выключателей - обязательно используйте тот же тип NA8-1600; другие модели не будут работать с этой блокировкой
• При регулярном обслуживании осматривайте механизм: смазывайте движущиеся части специальной силиконовой смазкой раз в 6–12 месяцев
• Если блокировка не срабатывает - проверьте соответствие посадочных мест на тележке и отсутствие деформации троса
• Артикул 449973 - это оригинальная деталь от CHINT, совместимая только с серией NA8 Аксессуары. Аналоги могут не обеспечивать нужную степень защиты.
