Взаимоблокировка механическая двух ВА-450 тросами EKF mbkt-va-450

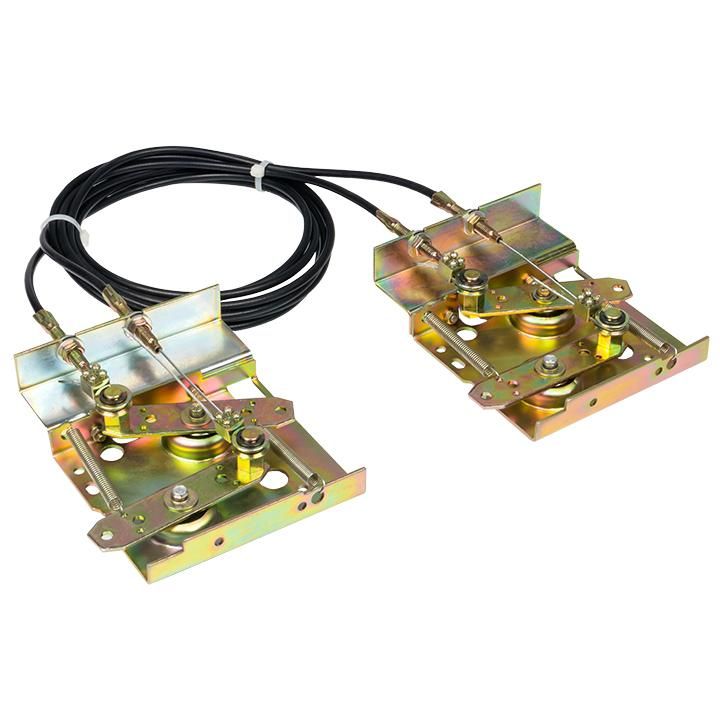

Механическая взаимоблокировка двух ВА-450 тросами - устройство для физического запирания двух автоматических выключателей EKF PROxima серии ВА-450, предотвращающего одновременное включение. Применяется в системах с двумя источниками питания, где требуется исключить параллельную работу цепей.

Назначение и область применения

Механическая взаимоблокировка двух ВА-450 тросами используется для обеспечения безопасной последовательной работы двух автоматических выключателей. Она гарантирует, что один из выключателей не может быть включен, пока другой находится во включенном состоянии. Это необходимо в схемах с резервированием питания - например, когда два источника (основной и резервный) не должны работать одновременно. Подходит для установки на выключателях серии ВА-450 EKF PROxima с номинальными токами от 200 до 1600 А.

Технические характеристики

• Тип компонента: механическая блокировка
• Способ монтажа: наружный - устанавливается поверх корпуса выключателя, не требует внутренней модификации
• Совместима с: автоматическими выключателями ВА-450 EKF PROxima
• Управление: через тросовый механизм - физическое связывание рычагов включения
• Не содержит электронных элементов - работает за счет механического воздействия

Совместимость и монтаж

Механическая взаимоблокировка двух ВА-450 тросами совместима только с автоматическими выключателями серии ВА-450 EKF PROxima. Установка выполняется наружно - крепится к боковым рычагам включения обоих аппаратов. Для правильной работы важно, чтобы выключатели были установлены на одной плоскости и находились на достаточном расстоянии друг от друга, чтобы трос не был натянут или провисал. Монтаж не требует инструментов - достаточно зафиксировать крепления на штатных точках выключателей.

Безопасность и стандарты

Устройство соответствует требованиям безопасности для механических блокировочных систем в электроустановках. Хотя само изделие не имеет сертификации по ГОСТ или IEC, его применение в составе системы с выключателями ВА-450 EKF PROxima обеспечивает выполнение норм по предотвращению параллельного включения источников питания, что соответствует ПУЭ и требованиям промышленной безопасности.

Преимущества

• Гарантированная блокировка - невозможно случайно включить оба выключателя одновременно
• Работает без внешнего питания - надежна даже при отключении электричества
• Простой и быстрый монтаж - не требует демонтажа выключателей
• Имеет долгий срок службы - нет изнашиваемых электронных компонентов
• Подходит для агрессивных сред - не боится пыли, влаги, вибраций

Ограничения применения

• Не подходит для выключателей других серий - только ВА-450 EKF PROxima
• Не обеспечивает электрическую блокировку - только механическую; не препятствует коммуникационному включению через АСУ
• Требует жесткой фиксации выключателей - при смещении или деформации рамы возможна потеря эффективности
• Не рекомендуется использовать в условиях постоянного механического воздействия или частого перемещения оборудования

Примеры использования

• Системы бесперебойного питания: основной и резервный ввод, где нельзя допустить параллельное питание нагрузки
• Производственные линии с двумя источниками: генератор + сеть, где переключение должно происходить только после полного отключения одного источника
• Объекты с высокими требованиями к безопасности: больницы, химические заводы, объекты ЖКХ
• Системы с ручным управлением, где важна визуальная и механическая уверенность в положении выключателей

Практические советы

• Перед установкой проверьте, что оба выключателя ВА-450 EKF PROxima имеют одинаковое направление движения рычагов - иначе блокировка будет некорректной
• Убедитесь, что трос не перегибается под острым углом - это увеличивает риск повреждения и снижает надежность
• Проверяйте состояние троса и креплений каждые 6–12 месяцев - особенно в условиях повышенной вибрации
• Если выключатели расположены далеко друг от друга, используйте направляющие ролики для троса - они предотвратят провисание и трение
• Запрещено использовать эту блокировку в качестве единственного средства защиты - она лишь дополняет электрическую и программную блокировку в сложных системах
