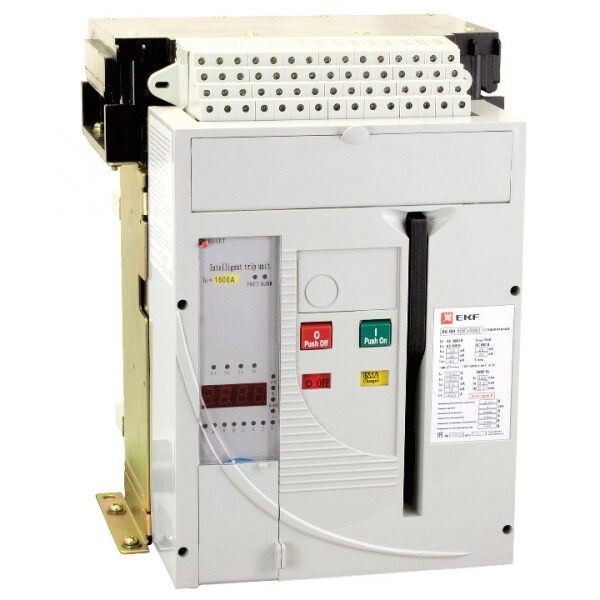

Автоматический выключатель ВА-450 1600/1000А 3P 55кА стационарный EKF | mccb450-1600-1000

Автоматический выключатель ВА-450 1600/1000А 3P 55кА стационарный от бренда EKF - надёжное устройство для защиты трёхфазных сетей до 690 В от перегрузок, коротких замыканий и замыканий на землю. Артикул mccb450-1600-1000 предназначен для установки в силовых щитах, ГРЩ и на трансформаторных подстанциях.

Назначение и область применения

Автоматический выключатель ВА-450 1600/1000А 3P 55кА стационарный используется как вводное устройство в распределительных устройствах высокой мощности. Он защищает сети от аварийных токов: при перегрузках, коротких замыканиях и однофазных замыканиях на землю. Применяется в системах с питанием 400–690 В, 50 Гц - например, в ГРЩ, ЩС, на низкой стороне трансформаторных подстанций 10/0,4 кВ. Также подходит для защиты электродвигателей и отходящих линий. Удобен в схемах АВР с секционированием или без него.

Технические характеристики

• Количество полюсов: 3 - для трёхфазных сетей
• Номинальный ток: 1000 А - максимальный постоянный ток, который выключатель может проводить без отключения
• Номинальное напряжение: 400–690 В AC - работает в широком диапазоне среднего напряжения
• Отключающая способность: 55 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Тип расцепителя: электронный - точная настройка чувствительности и быстрая реакция на аварии
• Диапазон настройки защиты от перегрузки: 400–1000 А - можно задать порог отключения под конкретную нагрузку
• Диапазон регулировки защиты от КЗ: 2000–50 000 А - гибкая настройка срабатывания при больших токах
• Защита от замыканий на землю: да - обеспечивает безопасность при утечках тока в землю
• Степень защиты: IP30 - защита от доступа инструментов и крупных частиц, но не от воды
• Подключение: болтовое - требует фиксации к шинам или кабельным выводам через болты
• Привод: моторный - позволяет удалённо включать/выключать устройство
• Расцепитель минимального напряжения: да - отключается при снижении напряжения ниже установленного уровня
• Индикатор отключения и указатель расцепления: есть - наглядно показывает причину отключения
• Количество переключающих контактов: 4 - включает основные полюса и дополнительный контакт для сигнализации
• Гарантийный срок: 84 месяца - один из самых длинных в классе

Совместимость и монтаж

Автоматический выключатель ВА-450 1600/1000А 3P 55кА стационарный устанавливается на монтажной плате внутри силового шкафа. Подключение осуществляется исключительно болтовым способом - требуется подготовленные медные шины или кабели с подходящими наконечниками. Для работы моторного привода необходим внешний источник управления 24 В DC / 230 В AC (не входит в комплект). Комплексное исполнение (комплектное устройство) означает, что все функции (расцепители, индикация, привод) собраны в одном корпусе - дополнительные модули не нужны. Не совместим с DIN-рейкой - только стационарная установка.

Безопасность и стандарты

Устройство соответствует требованиям международных стандартов IEC 60947-2 для автоматических выключателей низкого напряжения. Электронный расцепитель обеспечивает селективность и предотвращает ложные срабатывания. Защита от замыканий на землю повышает безопасность персонала при пробоях изоляции. IP30 не предусматривает защиту от влаги - установка допускается только во внутренних помещениях с контролируемой средой.

Преимущества

• Широкий диапазон настроек тока - легко адаптировать под любую нагрузку от 400 А до 1000 А
• Высокая отключающая способность (55 кА) - подходит для мощных объектов с большими токами КЗ
• Электронный расцепитель - точнее механических аналогов, позволяет программировать времятоковые характеристики
• Моторный привод - возможность дистанционного управления, важен для автоматизации и АВР
• Длинная гарантия (7 лет) - подтверждает надёжность сборки и качества материалов
• Чёткая индикация причины отключения - экономит время при диагностике

Ограничения применения

• Не предназначен для установки на открытых площадках - степень защиты IP30 не защищает от влаги и пыли
• Требует жесткой фиксации на монтажной плате - нельзя использовать в мобильных или вибрационных системах
• Не поддерживает DIN-рейку - нужна специальная рампа или панель
• Моторный привод требует внешнего источника управления - не работает автономно
• Номинальный ток 1000 А - не подходит для маломощных цепей (менее 400 А) из-за ограниченного нижнего порога настройки

Примеры использования

• Вводной автомат в ГРЩ промышленного предприятия с трансформатором 10/0,4 кВ
• Защита главного двигателя насосной станции мощностью более 500 кВт
• Линия питания конвейера в пищевой промышленности с частотными преобразователями
• Система АВР с двумя вводами и секционным выключателем - три ВА-450 работают в связке
• Распределительный щит на подстанции 0,4 кВ, где важно точно настроить селективность с нижестоящими аппаратами

Практические советы

• При выборе учитывайте посадочные размеры - монтажная плата должна соответствовать габаритам аппарата (уточните чертежи в документации EKF)
• Для моторного привода используйте стабильный источник 24 В DC - скачки напряжения могут вызвать сбои в работе
• Настройку расцепителей выполняйте после проверки реальных токов нагрузки - не опирайтесь только на паспортные данные оборудования
• Обязательно подключите сигнал от дополнительного контакта (4-й контакт) к системе SCADA или пульту управления - это позволит получать информацию о состоянии выключателя
• Проверьте соответствие сечения кабелей и наконечников номинальному току 1000 А - недостаточное сечение вызовет перегрев
• Не устанавливайте рядом с источниками тепла - температурные колебания влияют на точность электронного расцепителя
