Выключатель автоматический ВА-450 1600/1000А 3P 65кА стационарный v2 | mccb450-1600-1000-v2 EKF

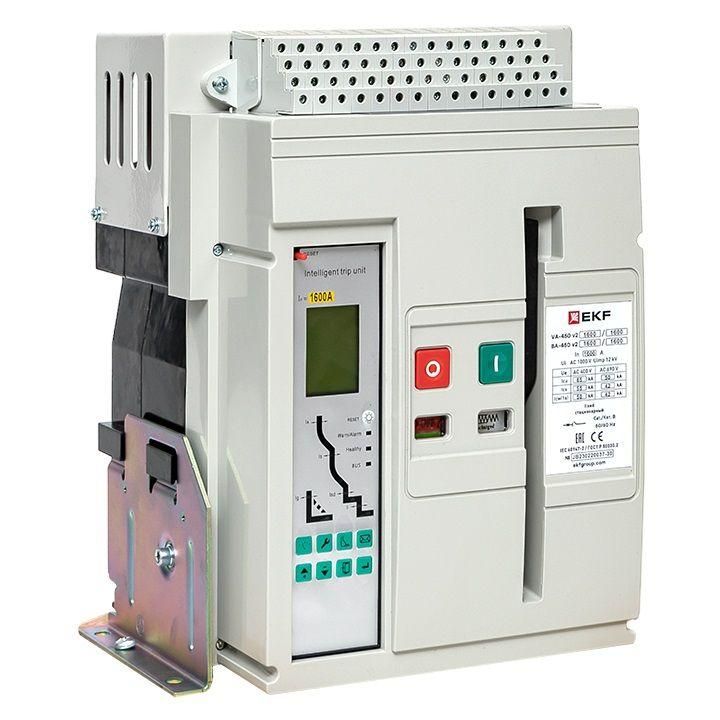

Автоматический выключатель ВА-450 стационарный от EKF - трёхполюсное устройство номиналом 1000 А с отключающей способностью 65 кА, предназначенное для надёжной защиты силовых цепей в промышленных распределительных системах. Устройство обеспечивает отключение при перегрузках, коротких замыканиях и замыканиях на землю, подходя для установки в ГРЩ, щитах собственных нужд и на низкой стороне трансформаторных подстанций.

Назначение и область применения

Выключатель ВА-450 стационарный используется в трёхфазных сетях переменного тока 50 Гц с напряжением от 400 до 690 В. Он служит основным защитным аппаратом в следующих случаях:

• Как вводный автомат в главных распределительных щитах (ГРЩ) и щитах собственных нужд (ЩС);
• Для защиты отходящих линий, особенно питаемых от трансформаторов 10/0,4 кВ;
• Для защиты электродвигателей и других мощных потребителей;
• В схемах автоматического включения резерва (АВР) - как один из трёх выключателей при секционированной или несекционированной схеме.

Технические характеристики

• Количество полюсов: 3 - защищает все три фазы одновременно.
• Номинальный ток: 1000 А - максимальный постоянный ток, который выключатель может проводить без отключения.
• Номинальное напряжение: 400–690 В - работает в средневольтных сетях, включая 400 В и 660 В.
• Отключающая способность: 65 кА - способен безопасно прервать ток короткого замыкания до 65 тысяч ампер.
• Настройка защиты от перегрузки: 400–1000 А - можно задать порог срабатывания по току в этом диапазоне.
• Настройка защиты от КЗ: 1000–25 000 А - позволяет настроить чувствительность к токам короткого замыкания.
• Защита от замыканий на землю: да - имеет встроенную функцию защиты при утечке тока на корпус или землю.
• Степень защиты: IP30 - защищён от доступа пальцев и предметов более 2,5 мм, но не от воды и пыли.
• Подключение: болтовое - клеммы подсоединяются через гайки и шайбы, требует точного момента затяжки.
• Управление: рычаговый - ручное включение/выключение осуществляется механическим рычагом.
• Количество НО контактов: 2 - два вспомогательных контакта для сигнализации состояния (например, “включен” / “отключен”) в системах контроля.
• Конструкция: стационарный - монтируется жестко в щите, не предусматривает возможность выдвижения для обслуживания.

Совместимость и монтаж

Выключатель ВА-450 стационарный совместим с шинными системами и кабельными выводами, соответствующими требованиям к сечению и моменту затяжки. Для монтажа требуется:

• Монтаж в закрытых щитах с достаточным свободным пространством вокруг аппарата - необходима вентиляция и доступ для обслуживания;
• Использование медных кабелей сечением, рассчитанным на 1000 А (обычно 2×(185–240) мм2 в зависимости от температуры окружающей среды);
• Точная затяжка болтов согласно руководству производителя - недостаточный момент вызывает нагрев, избыточный - повреждает контактные поверхности;
• Обязательное заземление корпуса через отдельный проводник - даже при наличии защиты от замыканий на землю.

Не допускается установка в условиях повышенной влажности, открытых площадках или местах с риском попадания брызг - степень защиты IP30 не обеспечивает защиту от жидкости.

Безопасность и стандарты

Выключатель ВА-450 соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Защита от замыканий на землю реализована в виде дифференциального расцепителя, что снижает риск возгорания и поражения током при утечках. Все компоненты выполнены из термостойких материалов, обеспечивающих сохранение работоспособности при аварийных токах.

Преимущества

• Широкий диапазон настройки токов защиты - позволяет точно адаптировать защиту под конкретную нагрузку, минимизируя ложные срабатывания.
• Высокая отключающая способность (65 кА) - обеспечивает надёжную работу даже в крупных промышленных объектах с высокой короткозамкнутой мощностью.
• Встроенная защита от замыканий на землю - исключает необходимость внешнего УЗО, экономит место в щите и упрощает схему.
• Наличие двух НО контактов - удобно для интеграции в системы SCADA, АСУ ТП и сигнализации состояния.
• Серия ВА-45 v2 от EKF - проверенная временем конструкция с широкой распространённостью в России, легко заменяемая аналогичными моделями.

Ограничения применения

• Не предназначен для мобильных или выдвижных установок - стационарная конструкция не позволяет демонтировать выключатель без отключения всей сети.
• IP30 не защищает от влаги и пыли - запрещено использование вне герметичных щитов, в помещениях с высокой влажностью или на улице.
• Требуется профессиональная настройка расцепителей - неквалифицированная регулировка может привести к отказу защиты или ложному срабатыванию.
• Не рекомендован для частых операций включения/отключения - предназначен для редких коммутаций, не является аппаратом управления.
• Не поддерживает дистанционное управление - только ручное воздействие через рычаг.

Примеры использования

• Главный ввод в ГРЩ промышленного цеха с питанием от трансформатора 10/0,4 кВ.
• Защита группы двигателей насосной станции на 660 В.
• Линия питания конвейера с частотным преобразователем - где возможны импульсы тока и длительные перегрузки.
• Система АВР на трёх выключателях: два рабочих входа + один секционный - ВА-450 обеспечивает координированное отключение при аварии.

Практические советы

• Перед первым включением обязательно проверьте настройки токов перегрузки и КЗ - они должны соответствовать расчетным значениям нагрузки.
• При использовании нескольких выключателей ВА-450 в одной системе - соблюдайте принцип селективности: время срабатывания нижестоящего аппарата должно быть меньше верхнего.
• Проверяйте момент затяжки болтов каждые 1–2 года - особенно после первого включения или аварийного отключения.
• Для диагностики используйте НО контакты - подключите их к контроллеру или световой индикации, чтобы отслеживать состояние выключателя без вскрытия щита.
• При замене старого автомата - убедитесь, что новый ВА-450 стационарный имеет те же габариты и тип подключения - иначе потребуется переделка шинной системы.
