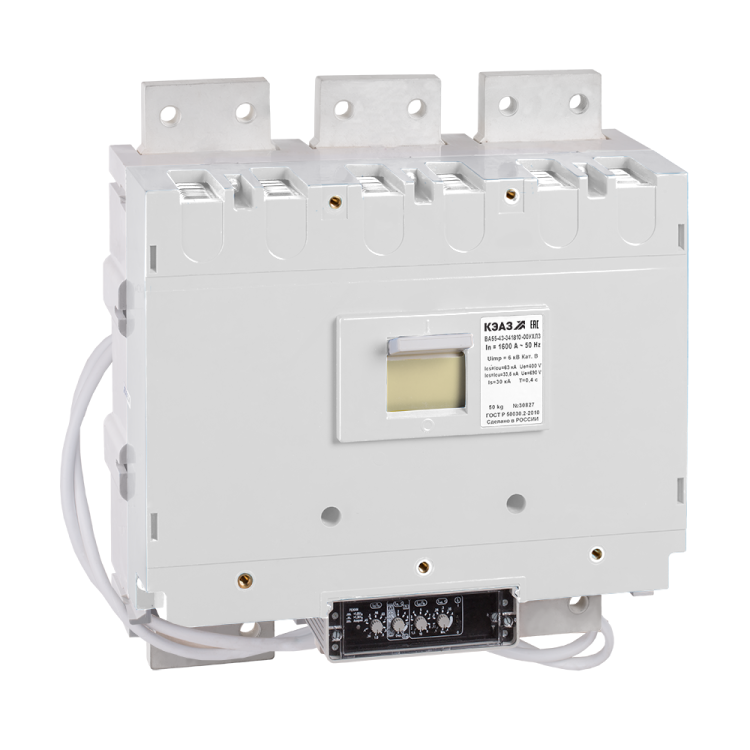

Выключатель автоматический 1600А ВА55-43-344710 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 108194

Автоматический выключатель ВА55-43-344710 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе с номинальным током 1600 А и отключающей способностью 80 кА. Предназначен для защиты мощных электрических цепей переменного тока от перегрузок и коротких замыканий, применяется в промышленных распределительных щитах, на станциях и крупных объектах энергообеспечения.

Назначение и область применения

Выключатель ВА55-43-344710 используется для редких оперативных включений и отключений электрических цепей - не более шести раз в час. Он защищает оборудование от перегрузок и коротких замыканий, а также обеспечивает нечастые прямые пуски асинхронных двигателей. Подходит для установки в промышленных распределительных устройствах, на производственных линиях, в системах питания насосных станций, компрессоров и других мощных потребителей.

Технические характеристики

• Номинальный ток: 1600 А
• Номинальное напряжение: 690 В переменного тока (AC)
• Отключающая способность: 80 кА - способен безопасно прервать самые высокие токи короткого замыкания
• Количество полюсов: 3
• Род тока: переменный (AC), частота 50/60 Гц
• Тип расцепителя: электронный, на базе микроконтроллера Atmega 16L - точная и настраиваемая защита
• Диапазон регулировки тока срабатывания КЗ: 63 А - позволяет адаптировать чувствительность к условиям сети
• Напряжение дополнительного расцепителя: 230 В AC / 220 В DC - возможность удалённого отключения через внешний сигнал
• Тип дополнительного расцепителя: независимый - управление отдельным устройством, например, от системы АСУ ТП
• Максимальное сечение кабеля: 2400 мм2 - поддерживает подключение массивных медных жил
• Степень защиты: IP20 - защита от прикосновения к токоведущим частям, но не от пыли и влаги
• Диапазон рабочих температур: от –50 C до +55 C - работает в суровых климатических условиях
• Климатическое исполнение: УХЛ3 - устойчив к холодному и влажному воздуху, подходит для неотапливаемых помещений
• Способ монтажа: на монтажную плату - фиксируется болтами на металлической раме или щите
• Тип подключения: винтовой - надёжное соединение с кабелями большого сечения
• Тип элемента управления: рычаговый - удобное ручное включение/отключение
• Вид привода: ручной - не требует внешнего управления для основного функционирования
• Наличие дугогасительной камеры: 3 - каждому полюсу своя камера, обеспечивающая гашение дуги при отключении

Совместимость и монтаж

Выключатель ВА55-43-344710 устанавливается исключительно на монтажную плату с помощью винтового крепления. Для правильной сборки необходимо соблюдать рекомендованное усилие затяжки винтов - переусердствовать нельзя, чтобы не повредить контактные зажимы. Монтажная плита должна быть жёстко закреплена и иметь достаточную прочность для нагрузки аппарата. Подключение кабелей сечением до 2400 мм2 требует предварительной подготовки концов - зачистка, использование наконечников. Применяйте только медные проводники; алюминий не допускается. Дополнительный расцепитель подключается параллельно к цепи управления - используйте напряжение 230 В AC или 220 В DC, соответствующее вашей системе.

Безопасность и стандарты

Выключатель ВА55-43-344710 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Соответствие нормам гарантирует надёжность работы в промышленных сетях. Сертифицирован в реестре радиоэлектронной продукции (код РЭ-2511/20). Конструкция обеспечивает безопасность при работе благодаря изоляции литого корпуса и наличию дугогасительных камер. Однако IP20 не защищает от попадания воды и пыли - не устанавливайте в сырых, пыльных или открытых помещениях без дополнительной защиты.

Преимущества

• Электронный расцепитель с микроконтроллером Atmega 16L - точнее, чем тепловые аналоги, снижает риск ложных срабатываний
• Высокая отключающая способность (80 кА) - подходит для сетей с большой короткозамкнутой мощностью
• Широкий диапазон рабочих температур - надёжно работает даже в холодных складах и зимних площадках
• Поддержка кабелей до 2400 мм2 - единственный вариант для самых мощных линий
• Независимый расцепитель - даёт возможность интеграции в автоматизированные системы контроля
• Изготовлен в литом корпусе - повышенная механическая прочность и долговечность

Ограничения применения

• Не предназначен для частых включений - более 6 раз в час может привести к перегреву и выходу из строя
• IP20 - запрещено применение во влажных, пыльных, наружных и взрывоопасных средах без кожуха или шкафа
• Не поддерживает коммуникационные интерфейсы (Modbus, Profibus) - требуется внешняя система для дистанционного мониторинга
• Только стационарное исполнение - не имеет съёмных модулей, невозможно перемещать после монтажа
• Не рассчитан на постоянную работу на пределе 1600 А - длительная нагрузка близкая к номиналу требует принудительного охлаждения

Примеры использования

• Защита главного ввода в промышленном цехе с мощными станками
• Отключение питание конвейерной линии при аварии
• Распределение энергии на насосной станции с двигателями 500–800 кВт
• Щитовая на тепловой электростанции, где необходима надёжная защита от КЗ
• Система питания компрессора в нефтегазовом комплексе - особенно при низких температурах

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и класса токоведущих частей - не используйте провода меньше 2400 мм2, так как они не войдут в зажимы
• При использовании независимого расцепителя убедитесь, что источник питания (230 В AC / 220 В DC) стабилен - скачки напряжения могут вызвать ложное отключение
• Не открывайте корпус во время работы - внутренние части находятся под напряжением, даже при отключенном входе
• Проверяйте состояние винтовых зажимов ежегодно - ослабление контакта приводит к нагреву и отказу
• Для условий с частыми колебаниями температуры (например, на открытом воздухе) используйте термокожух или герметичный шкаф
• При проектировании учтите габариты аппарата - он занимает значительное место в щите, требует свободного доступа для обслуживания
