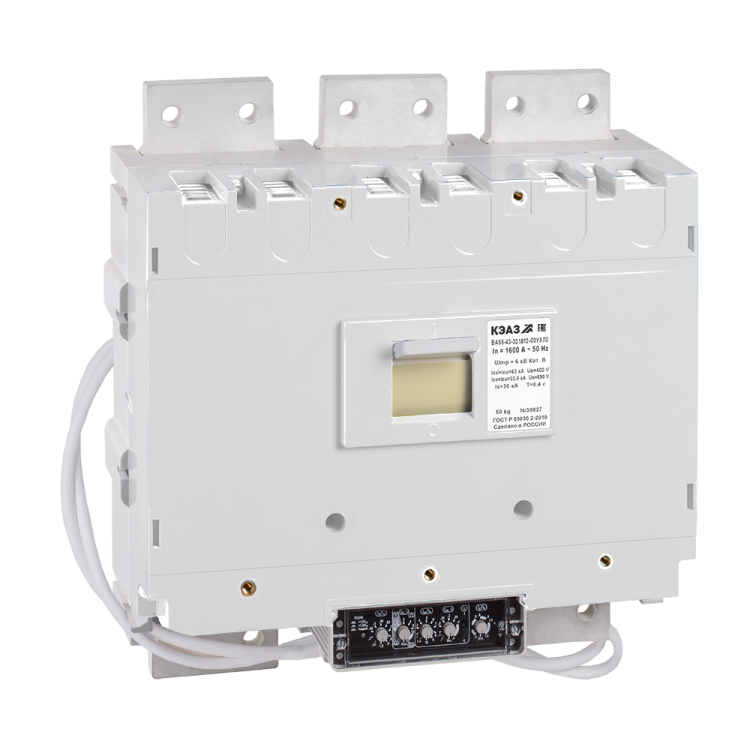

Выключатель автоматический 1600А ВА55-43-334710 УХЛ3 690В AC НР=230В AC/220В DC КЭАЗ 108088

Автоматический выключатель ВА55-43-334710-1600А-690В-АС-НР230В-АС/220В-ДС-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат в литом корпусе, рассчитанный на работу в сетях переменного тока до 690 В и токе до 1600 А. Предназначен для защиты оборудования от перегрузок и коротких замыканий, а также для редких коммутаций и прямого пуска асинхронных двигателей.

Назначение и область применения

Выключатель ВА55-43-334710-1600А-690В-АС-НР230В-АС/220В-ДС-УХЛ3 используется в промышленных электросетях для защиты мощных потребителей: трансформаторов, электродвигателей, распределительных щитов и других устройств. Подходит для систем с частотой 50/60 Гц и напряжением до 690 В. Применяется в энергоёмких производствах - металлургии, химической промышленности, на заводах с крупными конвейерами и насосными станциями. Устройство допускает не более шести операций включения/отключения в час, поэтому не предназначен для частого ручного управления.

Технические характеристики

• Номинальное напряжение: 690 В переменного тока (AC)
• Номинальный ток: 1600 А
• Отключающая способность: 80 кА - способен безопасно прервать ток короткого замыкания даже при высоких значениях
• Количество полюсов: 3
• Тип расцепителя: электронный, на базе микроконтроллера Atmega 16L - обеспечивает точную и настраиваемую защиту
• Диапазон настройки защиты от перегрузки: 576–1600 А - можно задать порог срабатывания в зависимости от нагрузки
• Диапазон регулировки защиты от КЗ: 63–16000 А - гибкая настройка чувствительности к аварийным токам
• Напряжение расцепителя: НР230AC / 220DC - позволяет использовать внешний независимый расцепитель как на переменном, так и на постоянном токе
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от –50 C до +55 C, устойчив к влажности и колебаниям температуры в холодных условиях
• Максимальное сечение кабеля: 2400 мм2 - поддерживает подключение очень толстых проводников
• Частота: 50/60 Гц
• Тип подключения: винтовое - надёжное механическое соединение
• Тип элемента управления: рычаговый - удобен для ручного включения и отключения
• Вид привода: ручной - управление осуществляется вручную, без автоматических механизмов
• Способ монтажа: монтажная плата - фиксируется на жёсткой поверхности через отверстия
• Крепление: винтовое - требует установки болтами
• Наличие дугогасительной камеры: 3 - каждому полюсу соответствует своя камера для гашения дуги при отключении
• Тип дополнительного расцепителя: независимый - позволяет удалённо отключить выключатель по сигналу от внешнего устройства

Совместимость и монтаж

Выключатель ВА55-43-334710-1600А-690В-АС-НР230В-АС/220В-ДС-УХЛ3 устанавливается исключительно на монтажную плату с помощью винтов. Для правильного монтажа необходимо соблюдать рекомендованное усилие затяжки контактных зажимов - переусердствовать нельзя, чтобы не повредить медные шины внутри аппарата. Подключение кабелей сечением до 2400 мм2 требует использования специальных наконечников и контроля плотности соединения. Монтаж следует выполнять в сухом помещении, поскольку степень защиты IP20 не предохраняет от попадания влаги. Установка на вертикальной стене возможна, но не рекомендуется в местах с вибрацией выше нормы - это может вызвать самопроизвольное отключение.

Безопасность и стандарты

Выключатель ВА55-43-334710-1600А-690В-АС-НР230В-АС/220В-ДС-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-038-05758109-2007. Внесён в Реестр средств измерений под кодом РЭ-2511/20. Электронный расцепитель обеспечивает селективность и минимизирует ложные срабатывания. Конструкция с дугогасительными камерами снижает риск возгорания при отключении больших токов. Все материалы корпуса соответствуют нормам пожаробезопасности.

Преимущества

• Высокая отключающая способность (80 кА) - подходит для сетей с большими токами КЗ
• Настройка защиты в широком диапазоне - позволяет адаптировать параметры под конкретную нагрузку
• Электронный расцепитель - точнее, чем тепловые аналоги; не зависит от окружающей температуры
• Поддержка независимого расцепителя - даёт возможность дистанционного отключения по команде от системы управления
• Широкий диапазон рабочих температур - функционирует в суровых климатических условиях, включая северные регионы
• Совместимость с кабелями до 2400 мм2 - упрощает подключение мощных линий без переходников

Ограничения применения

• Не предназначен для частых включений - максимум 6 операций в час; при необходимости чаще - требуется применение контакторов
• Защита IP20 не обеспечивает герметичность - запрещено использование во влажных, пыльных или открытых помещениях
• Требуется монтаж на жёсткую монтажную плиту - не подходит для DIN-рейки
• Нет встроенной сигнализации состояния - для контроля работы нужны внешние индикаторы или система сбора данных
• Не поддерживает модульные дополнения (например, AUX, ALARM) - все функции реализованы в рамках базового комплекта

Примеры использования

• Главный входной автомат в распределительном щите цеха с несколькими двигателями по 300–500 кВт
• Защита главного питания трансформаторной подстанции 10/0,4 кВ
• Отключение линии питания конвейерной ленты в горнодобывающем предприятии
• Коммутация и защита асинхронного двигателя насосной станции в условиях низких зимних температур

Практические советы

• При выборе убедитесь, что номинальный ток сети ниже 1600 А - перегрузка по току недопустима
• Изменяйте настройки расцепителя только после отключения питания и проверки отсутствия напряжения
• Для подключения кабелей сечением больше 1200 мм2 используйте медные наконечники с опрессовкой - это повысит надёжность контакта
• Проверьте соответствие напряжения независимого расцепителя (230 В AC или 220 В DC) вашей системе управления - неверное питание приведёт к отказу
• При эксплуатации в условиях низких температур (ниже –30 C) перед первым включением дайте устройству прогреться до +5 C - это продлит срок службы контактов
• Регулярно осматривайте винтовые зажимы - при длительной работе возможен ослабление контакта из-за термического цикла
