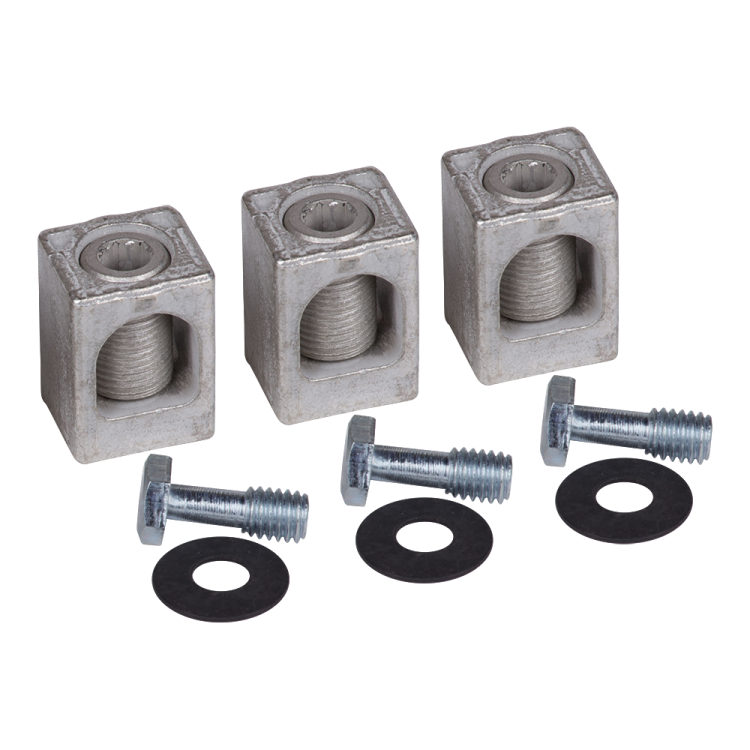

Комплект зажимов одногнездных 185 кв мм ВА04-36/ВА51-35-УХЛ3 от КЭАЗ предназначен для надёжного присоединения силовых проводников к автоматическим выключателям серий ВА04-36 и ВА51-35. Этот комплект обеспечивает безопасное соединение при высоких токах и используется в распределительных щитах промышленного оборудования.

Назначение и область применения

Комплект зажимов одногнездных 185 кв мм ВА04-36/ВА51-35-УХЛ3 применяется для подключения медных или алюминиевых проводников к выходным клеммам автоматических выключателей серии ВА04-36 и ВА51-35. Он позволяет заменить прямую коммутацию провода на клемму выключателя - повышает удобство монтажа, снижает риск перегрева и улучшает доступ к кабелям при обслуживании. Подходит для установки в шкафах управления, распределительных устройствах, на производствах с высокими нагрузками - например, на станках, конвейерах, насосных станциях.

Технические характеристики

• Количество полюсов: 3 - соответствует трёхфазному подключению
• Номинальный ток: 250 А - рассчитан на длительную работу при таких нагрузках
• Номинальное напряжение: 690 В - работает в сетях переменного и постоянного тока до этого значения
• Тип подключения: винтовое - фиксация провода осуществляется болтом с усилием, регулируемым ключом
• Сечение провода: до 185 мм2 - поддерживает крупные многожильные и одножильные жилы
• Тип напряжения: AC/DC - совместим с любыми типами цепей
• Климатическое исполнение: УХЛ3 - допускает эксплуатацию в помещениях с повышенной влажностью и температурными колебаниями (-40C…+40C)
• Степень защиты: IP20 - защищён от прикосновений пальцами и от предметов более 12 мм, но не герметичен
• Форма: прямоугольная - оптимальна для плотной укладки на DIN-рейке
• Обоймы для крепления: одна монтажная рейка - устанавливается на стандартную DIN-рейку шириной 35 мм
• Материал контактной поверхности: необработанный - без покрытия, требует осторожного затягивания для избежания повреждения контакта

Совместимость и монтаж

Комплект зажимов одногнездных 185 кв мм ВА04-36/ВА51-35-УХЛ3 совместим исключительно с автоматическими выключателями серии ВА04-36 и ВА51-35 от КЭАЗ. Не подходит для других моделей, даже аналогичных по габаритам. Монтаж выполняется путём фиксации на DIN-рейке, после чего проводник вставляется в гнездо и зажимается винтом. Для точного затяжения используйте ключ с моментом, указанным в руководстве к выключателю - переусиливать нельзя, чтобы не деформировать контактную пластину. После установки проверьте надёжность фиксации легким потягиванием провода.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-1 для устройств коммутационной аппаратуры. Компоненты выполнены из материалов, устойчивых к нагреву и механическому воздействию. Однако из-за степени защиты IP20 запрещено использование во влажных, пыльных или открытых средах - только внутри закрытых щитов.

Преимущества

• Увеличивает срок службы контактов выключателя - предотвращает перегрев при больших токах
• Упрощает замену кабелей - не требуется демонтаж всего автомата
• Сохраняет целостность корпуса выключателя - не нужно сверлить или дорабатывать клеммы
• Поддерживает стандартизированную сборку - легко интегрируется в готовые решения на базе КЭАЗ

Ограничения применения

• Не предназначена для работы вне помещений - IP20 не защищает от воды и пыли
• Не совместима с другими сериями автоматов - даже если они имеют похожие размеры
• Запрещено использовать с проводами меньшим сечением - риск плохого контакта и перегрева
• Не рекомендовано применение с алюминием без специальной пасты - возможна оксидация контакта
• Не подходит для частых отключений - не является коммутационным элементом, только соединителем

Примеры использования

• Подключение входного кабеля 185 мм2 к главному автомату ВА51-35 в распределительном щите цеха
• Разводка фазных проводов от группы автоматов ВА04-36 к групповым нагрузкам на производстве
• Монтаж в системах питания станков ЧПУ, где требуется надёжное и часто обслуживаемое соединение

Практические советы

• Перед монтажом очистите конец провода от окислов и грязи - особенно важно при использовании алюминия
• Затягивайте винты равномерно и по диагонали, если несколько контактов - избегайте перекоса
• Проверяйте температуру зажимов через месяц после первого включения - перегрев говорит о плохом контакте
• Не используйте инструменты с острыми кромками - можно повредить контактную поверхность
• Для долговечности рекомендуется периодически (раз в год) контролировать затяжку винтов - особенно при вибрационных нагрузках
