Выключатель автоматический 80А 630Im ВА04-36-341810 УХЛ3 690В AC НР=220..240В AC/220В DC КЭАЗ 229875

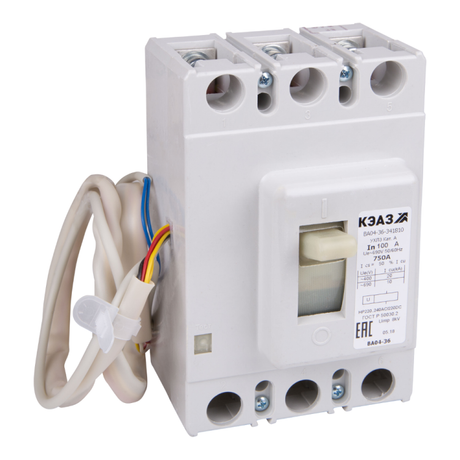

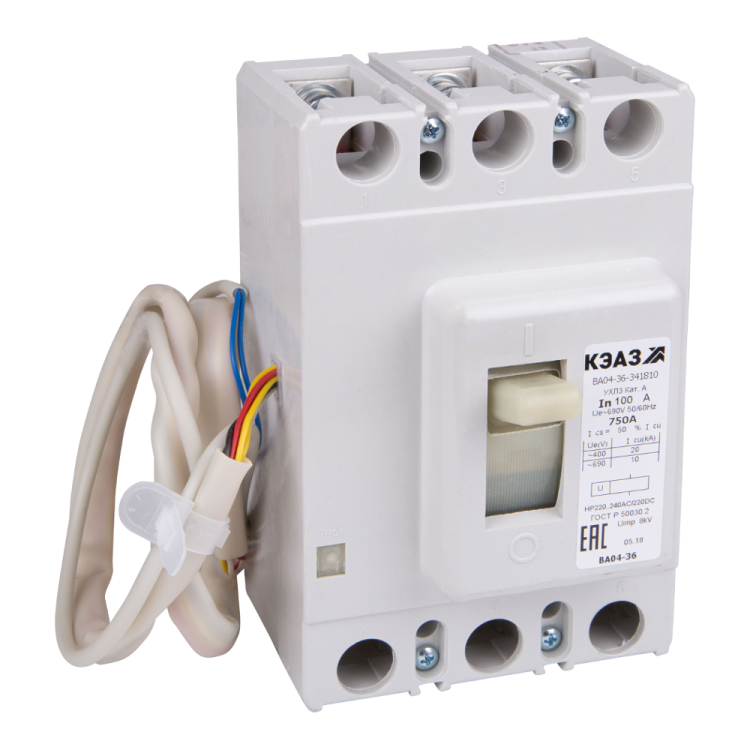

Автоматический выключатель ВА04-36-341810-80А-630-690AC-НР220..240AC/220DC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на работу с током до 80 А и напряжением до 690 В переменного тока. Устройство обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату в условиях сурового климата.

Назначение и область применения

Выключатель ВА04-36-341810-80А-630-690AC-НР220..240AC/220DC-УХЛ3 предназначен для защиты электрических цепей от перегрузок и коротких замыканий, а также для редких оперативных включений и отключений нагрузки. Применяется в силовых щитах, распределительных устройствах, на промышленном оборудовании - например, на станках, конвейерах, насосных станциях и системах вентиляции. Подходит для сетей с напряжением до 690 В переменного тока (50/60 Гц) и до 440 В постоянного тока.

Технические характеристики

• Номинальный ток: 80 А - максимальный длительно допустимый ток без срабатывания защиты.
• Номинальное напряжение: 690 В AC / 440 В DC - предельные значения рабочего напряжения.
• Отключающая способность: 20 кА - способность безопасно прерывать ток короткого замыкания.
• Количество полюсов: 3 - защищает все три фазы одновременно.
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для КЗ).
• Уставка магнитного расцепления: 630 А - срабатывает при токе, превышающем номинал в 7,875 раз.
• Диапазон настройки защиты от перегрузки: фиксированная уставка 80 А - регулировка невозможна.
• Степень защиты: IP20 - защита от доступа пальцев и твердых предметов, но не от воды.
• Климатическое исполнение: УХЛ3 - работает при температурах от –60 C до +40 C, устойчив к влажности и колебаниям температуры.
• Частота: 50/60 Гц - совместим с сетями России и большинства стран мира.
• Максимальное сечение кабеля: 25 мм2 - для надёжного винтового соединения.
• Дополнительный расцепитель: НР220–240AC/220DC - независимый, позволяет удалённо отключить устройство при подаче напряжения на катушку.
• Способ монтажа: на монтажную плиту - требует закрепления болтами через отверстия в основании.
• Тип подключения: винтовые зажимы - подходят для медных жил.
• Привод: ручной рычажковый - управление вручную, положение «Вкл./Выкл.» визуально определяется.
• Дугогасительная камера: 3 шт. - одна на каждый полюс, снижает риск повреждения контактов при отключении.

Совместимость и монтаж

Выключатель ВА04-36-341810-80А-630-690AC-НР220..240AC/220DC-УХЛ3 монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать следующие условия:

• Использовать плату из неметаллического материала (например, гетинакс или композит) с отверстиями под крепёж.
• Не применять для DIN-рейки - устройство не имеет крепления типа “DIN”.
• Подключение проводов - только медные жилы сечением до 25 мм2; многожильные провода должны быть обжаты наконечниками.
• Дополнительный расцепитель НР220–240AC/220DC требует внешнего источника питания 220 В AC или 220 В DC - подключается к клеммам, указанным в руководстве.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Внесён в Реестр средств измерений под кодом РЭ-2518/20. Конструкция обеспечивает безопасную работу благодаря наличию дугогасительных камер и изоляционному литому корпусу. Отключение происходит без выброса открытой дуги за пределы корпуса.

Преимущества

• Высокая отключающая способность (20 кА) - надёжно работает даже при серьёзных аварийных режимах.
• Широкий диапазон рабочих температур (до –60 C) - подходит для холодных регионов и неотапливаемых помещений.
• Наличие независимого расцепителя - позволяет интегрировать выключатель в системы автоматизации и дистанционного управления.
• Фиксированная уставка защиты - исключает случайную настройку, что важно для стабильной работы оборудования.
• Литой корпус - повышенная механическая прочность и долговечность.

Ограничения применения

• Не предназначен для частого включения/выключения - используется только для редких оперативных действий, не для частого переключения нагрузки.
• IP20 - не защищён от влаги и пыли, не применяется во влажных помещениях, на улице или в пыльных средах без дополнительной защиты (корпуса, шкафа).
• Отсутствие возможности регулировки порога перегрузки - нельзя адаптировать под другие токовые режимы, только фиксированная уставка 80 А.
• Требуется монтаж на плату - не подходит для установки на DIN-рейку, что ограничивает использование в типовых щитах.
• Напряжение дополнительного расцепителя - только 220 В AC/DC; не совместим с другими уровнями напряжения (например, 24 В или 110 В).

Примеры использования

• Защита двигателя 55 кВт на промышленном конвейере - от перегрузки и КЗ в сети 400 В.
• Отключение цепи освещения в холодильной камере при аварии - благодаря работе при –60 C.
• Интеграция в систему безопасности завода - через независимый расцепитель, который отключает питание при срабатывании сигнализации.
• Щитовая установка в неотапливаемом производственном корпусе на Севере - благодаря исполнению УХЛ3.

Практические советы

• При монтаже проверьте плотность затяжки винтов - недостаточно затянутые контакты вызывают нагрев, слишком сильная затяжка - повреждает контактные площадки.
• Для подключения кабелей сечением более 16 мм2 используйте наконечники - это повысит надёжность соединения.
• Проверьте соответствие напряжения на входе дополнительного расцепителя - неверное напряжение (например, 110 В вместо 220 В) не вызовет срабатывания.
• Не устанавливайте выключатель рядом с источниками высокой температуры - хотя он выдерживает +40 C, локальный перегрев может снизить срок службы.
• При использовании в системах с частыми импульсными нагрузками (варочные поверхности, сварочные аппараты) убедитесь, что токи пуска не превышают 630 А - иначе возможны ложные срабатывания.
