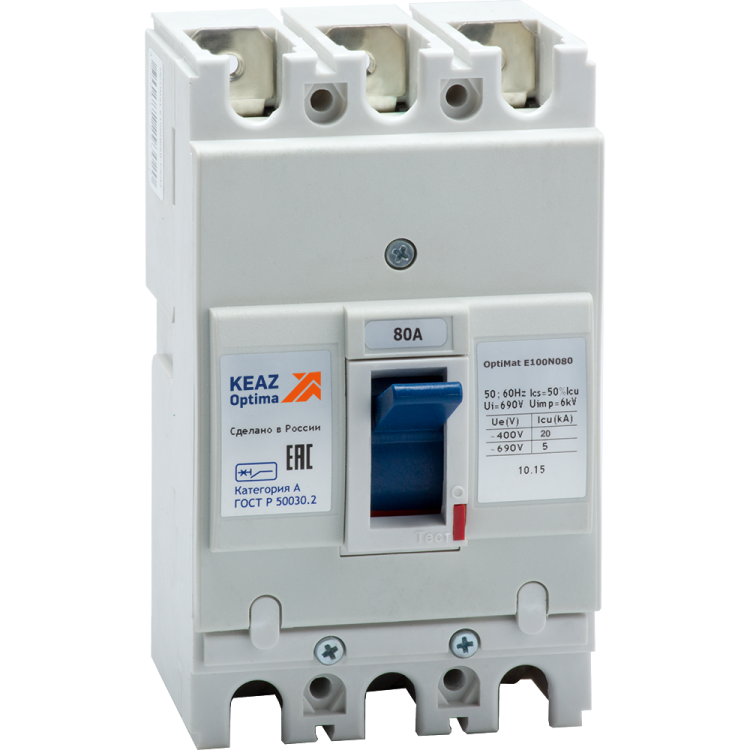

Выключатель автоматический 20кА OptiMat E100N080 УХЛ3 КЭАЗ 224962

Автоматический выключатель OptiMat E100N080-УХЛ3 от КЭАЗ предназначен для защиты электрических сетей от перегрузок и коротких замыканий. Этот прибор сочетает надежность литого корпуса, высокую отключающую способность 20 кА и устойчивость к экстремальным температурам - идеально подходит для промышленных объектов, энергообъектов и систем с повышенными требованиями к безопасности.

Назначение и область применения

OptiMat E100N080-УХЛ3 используется для защиты трехфазных цепей переменного тока с номинальным напряжением до 690 В и частотой 50/60 Гц. Применяется в распределительных щитах промышленных предприятий, на производственных линиях, в насосных станциях, на транспорте и других объектах с высокими нагрузками. Подходит для условий с широким диапазоном температур - от -60 C до +40 C, что делает его пригодным для работы в холодных регионах и открытых помещениях.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 690 В AC
• Номинальная отключающая способность: 20 кА
• Количество полюсов: 3
• Тип расцепителя: электромагнитный и тепловой (двухступенчатая защита)
• Уставка срабатывания магнитного расцепителя: 800 А (10×I_n)
• Диапазон регулировки срабатывания короткого замыкания: +-20 А
• Степень защиты: IP20 - защита от доступа пальцев и предметов более 12 мм
• Максимальное сечение кабеля: 35 мм2
• Частота: 50/60 Гц
• Климатическое исполнение: УХЛ3 - для умеренного и холодного климата, с возможностью эксплуатации под открытым небом
• Диапазон рабочих температур: от -60 C до +40 C
• Количество дугогасительных камер: 3 (по одной на каждый полюс)
• Тип привода: ручной рычажковый
• Способ подключения: винтовые зажимы
• Крепление: винтовое
• Конструкция: стационарное исполнение
• Монтаж: на монтажную плату (панель); возможно использование с адаптером для DIN-рейки
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

OptiMat E100N080-УХЛ3 совместим с другими устройствами серии OptiMat E благодаря единым габаритам и глубине установки. Монтаж осуществляется на жесткую металлическую плиту через четыре фиксирующих отверстия. Для установки на DIN-рейку требуется специальный адаптер - он продается отдельно. Подключение проводов выполняется винтовыми зажимами; допускаются медные кабели сечением до 35 мм2. Возможна подача питания как слева, так и справа - это повышает гибкость компоновки шкафа. Нет необходимости в дополнительных клеммах или переходниках.

Безопасность и стандарты

OptiMat E100N080-УХЛ3 соответствует требованиям ГОСТ P 50030.2-2010 и техническим условиям ТУ3422-055-05758109-2012. Конструкция обеспечивает механическую прочность и предотвращает случайное включение во время обслуживания. Благодаря наличию дугогасительных камер в каждом полюсе снижена вероятность возгорания при отключении больших токов. Прибор имеет регистрационный номер в реестре радиоэлектронной продукции - РЭ-2521/20.

Преимущества

• Высокая отключающая способность (20 кА) позволяет использовать прибор даже в местах с большой мощностью коротких замыканий - например, рядом с трансформаторами или крупными двигателями.
• Широкий диапазон рабочих температур (-60…+40 C) обеспечивает работу в суровых условиях - от холодильных камер до открытых производственных площадок.
• Жесткая стационарная конструкция исключает самопроизвольное отключение при вибрациях.
• Винтовое подключение надежно фиксирует кабели даже при многократных циклах нагрева-охлаждения.
• Интеграция в системы с другими изделиями OptiMat E - одинаковая глубина установки упрощает сборку шкафов и снижает затраты на проектирование.

Ограничения применения

• Не предназначены для монтажа в условиях постоянного воздействия воды, пыли или химически активных сред - степень защиты IP20 не обеспечивает герметичность.
• Отсутствие вспомогательных контактов ограничивает возможности сигнализации состояния (например, “выключен” или “сработал”) - для таких задач потребуется внешняя аппаратура.
• Не рекомендован для частого ручного включения/отключения - рассчитан на аварийное отключение, а не на оперативное управление.
• Требует обязательного использования адаптера для установки на DIN-рейку - без него монтаж невозможен.

Примеры использования

• Защита главного входа на производственной линии с несколькими асинхронными двигателями суммарной мощностью до 55 кВт.
• Щитовое оборудование на холодильном складе с низкими температурами и высокой влажностью воздуха.
• Распределительный пункт на железнодорожной станции, где необходима надежная защита от скачков тока при запуске тяговых двигателей.
• Системы водоснабжения с насосными группами, работающими в режиме частых пусков.

Практические советы

• При выборе места установки учтите, что OptiMat E100N080-УХЛ3 требует свободного пространства вокруг для теплоотвода - особенно важно при работе на максимальных нагрузках.
• Затяжка винтов должна выполняться усилием 2–3 Нм - избыточный момент повредит контактные поверхности.
• Если планируете монтаж на DIN-рейку - закажите официальный адаптер от КЭАЗ. Самодельные решения могут нарушить механическую устойчивость и термическую целостность.
• Проверьте соответствие сечения кабеля - превышение 35 мм2 недопустимо, меньшие сечения требуют проверки плотности контакта.
• Для сервисного обслуживания используйте только инструменты с изолированными ручками - прибор работает под напряжением до 690 В.
