Выключатель автоматический 80А 1000Im ВА04-36-341810 УХЛ3 690В AC НР=24В AC/DC КЭАЗ 272710

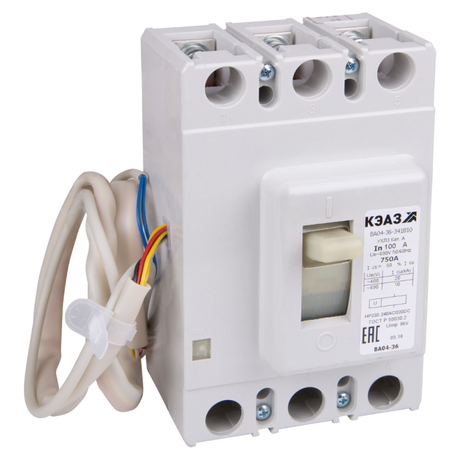

Автоматический выключатель ВА04-36-341810-80А-1000-690АС-НР24АС/DC-УХЛ3 от КЭАЗ - трёхполюсный силовой аппарат с номинальным током 80 А и встроенным моторным приводом, предназначен для защиты сетей переменного тока до 690 В и постоянного до 440 В от перегрузок и коротких замыканий, а также для редких оперативных коммутаций.

Назначение и область применения

Выключатель ВА04-36-341810-80А-1000-690АС-НР24АС/DC-УХЛ3 используется для защиты электрических цепей от сверхтоков - как длительных перегрузок, так и внезапных коротких замыканий. Также он позволяет вручную включать и отключать нагрузку. Подходит для установки в распределительных щитах промышленных объектов: на станках, конвейерах, системах вентиляции, насосных станциях и других устройствах с высокими токами нагрузки. Применяется там, где требуется надёжная защита и возможность удалённого управления через встроенный моторный привод.

Технические характеристики

• Номинальное напряжение: до 690 В переменного тока (AC), до 440 В постоянного тока (DC)
• Частота: 50–60 Гц
• Номинальный ток: 80 А - фиксированная настройка защиты от перегрузки
• Номинальная отключающая способность: 20 кА - способен безопасно отключить максимальный ток короткого замыкания
• Ток срабатывания расцепителя КЗ: 1000 А - моментальное отключение при аварийном токе
• Тип расцепителей: электромагнитный (для КЗ) и тепловой (для перегрузки)
• Степень защиты: IP20 - защищён от доступа пальцев и предметов более 12 мм, но не от пыли и воды
• Температурный диапазон: от –60 C до +40 C - работает в суровых условиях, включая холодные помещения и открытые площадки
• Количество полюсов: 3 - для трёхфазных сетей
• Количество вспомогательных контактов: 3 - используются для сигнализации состояния (вкл./выкл.) или подключения внешних устройств управления
• Тип дополнительного расцепителя: независимый - позволяет отключать выключатель дистанционно по сигналу от внешнего контроллера
• Крепление: винтовое на монтажной плате
• Подключение силовых проводов: винтовое зажимное - требует затяжки ключом
• Управление: рычажковый механизм с ручным приводом
• Моторный привод: встроен - обеспечивает дистанционное управление без необходимости ручного воздействия
• Конструкция: стационарное исполнение - не предназначена для выдвижения из шкафа
• Код в реестре РЭП: РЭ-2518/20 - соответствует требованиям госрегулирования

Совместимость и монтаж

Выключатель ВА04-36-341810-80А-1000-690АС-НР24АС/DC-УХЛ3 устанавливается исключительно на монтажную плиту с помощью винтового крепления. Для правильной сборки необходимо соблюдать шаг отверстий и использовать болты M6. Подключение силовых проводов выполняется через верхние и нижние винтовые зажимы - допустимо использование медных жил сечением до 50 мм2. Вспомогательные контакты подключаются отдельными проводами малого сечения (до 2,5 мм2). Моторный привод питается от сети 24 В AC/DC - важно проверить соответствие полярности и напряжения перед первым запуском. Установка возможна только в закрытых щитах с уровнем защиты не ниже IP54, поскольку сам выключатель имеет IP20.

Безопасность и стандарты

Автоматический выключатель ВА04-36-341810-80А-1000-690АС-НР24АС/DC-УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован в рамках ЕАЭС и внесён в Реестр радиоэлектронной продукции (РЭ-2518/20). Конструкция выполнена в литом корпусе, что снижает риск возникновения дугового замыкания. Наличие независимого расцепителя позволяет реализовать системы безопасности по принципу “остановка при аварии”.

Преимущества

• Встроенный моторный привод - позволяет управлять выключателем дистанционно, без доступа к щиту
• Высокая отключающая способность (20 кА) - обеспечивает надёжную работу даже в мощных промышленных сетях
• Широкий диапазон рабочих температур - подходит для холодных регионов и неотапливаемых помещений
• Фиксированный ток перегрузки (80 А) - не требует настройки, снижает риск ошибок при обслуживании
• Трёх вспомогательных контакта - удобны для интеграции в системы автоматизации и контроля
• Изготовлен в России - совместим с компонентами от других производителей, используемых в российских проектах

Ограничения применения

• Не предназначен для частых включений/отключений - рассчитан на редкие операции (не более 10–15 раз в час)
• IP20 - нельзя устанавливать во влажных, пыльных или наружных условиях без дополнительной защиты
• Стационарное исполнение - невозможно вынуть из шкафа для осмотра или замены без демонтажа
• Нельзя применять в цепях с током выше 80 А - превышение вызывает повреждение расцепителей
• Требуется точное соблюдение напряжения питания моторного привода (24 В AC/DC) - неверное напряжение выводит привод из строя

Примеры использования

• Защита главного ввода на промышленном участке с трёхфазным двигателем мощностью до 45 кВт
• Коммутирование линии питания конвейерной ленты с возможностью дистанционного отключения по сигналу от PLC
• Установка в холодильном цеху при температуре –40 C благодаря широкому температурному диапазону
• Интеграция в систему энергоэффективности - вспомогательные контакты передают состояние в SCADA

Практические советы

• Перед монтажом проверьте сечение кабеля - для 80 А рекомендовано минимум 25 мм2 меди, лучше 35 мм2
• При использовании моторного привода подключите источник 24 В DC/AC с запасом по мощности - не менее 10 Вт
• Не затягивайте винты слишком сильно - это повредит контактные поверхности; оптимальный момент - 1,5–2 Нм
• Проверяйте целостность вспомогательных контактов мультиметром после установки - они часто выходят из строя при неправильной коммутации
• При работе в условиях низких температур (ниже –30 C) предварительно прогрейте выключатель в течение 10 минут перед первым включением
• Обязательно пометьте все провода - особенно вспомогательные, чтобы не спутать сигналы при диагностике
