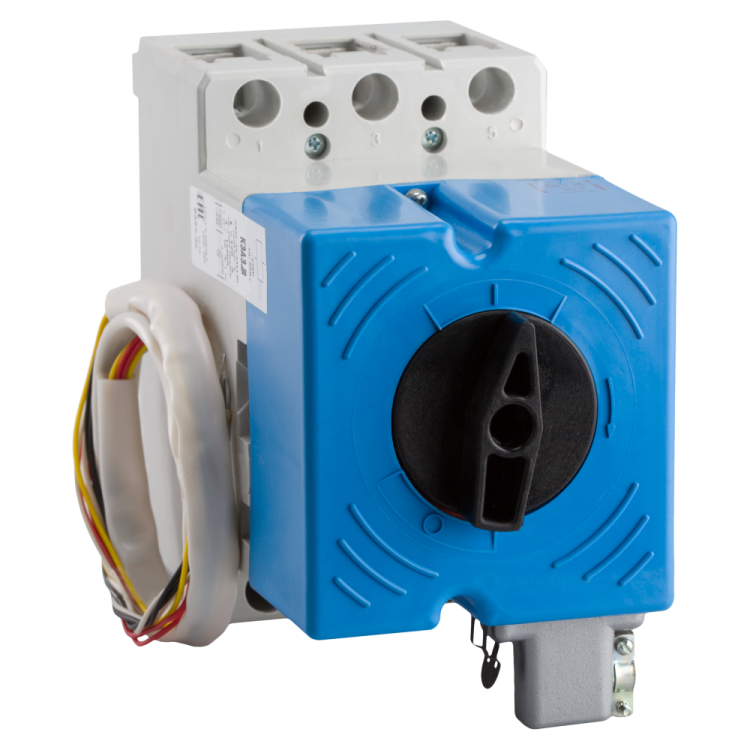

Выключатель автоматический 80А 1000Im ВА04-36-341830 УХЛ3 690В AC НР=220..240В AC/220В DC ПЭ230AC КЭАЗ 107621

Автоматический выключатель ПЭ230AC от КЭАЗ — трёхполюсный аппарат в литом корпусе с номинальным током 80 А и отключающей способностью 20 кА. Предназначен для защиты сетей переменного тока до 690 В и постоянного тока до 440 В, применяется в промышленном оборудовании, где требуется надёжная защита от перегрузок и коротких замыканий.

Назначение и область применения

Автоматический выключатель ПЭ230AC используется для защиты электрических цепей от токов перегрузки и короткого замыкания. Также обеспечивает редкие оперативные включения и отключения нагрузки. Подходит для установки в силовые щиты промышленных объектов: станках, конвейерах, системах вентиляции, насосных станциях и других устройствах с высокими пусковыми токами.

Технические характеристики

• Номинальный ток: 80 А
• Номинальное напряжение: 690 В переменного тока (AC), 440 В постоянного тока (DC)
• Номинальная отключающая способность: 20 кА
• Количество полюсов: 3
• Тип расцепителя: комбинированный — тепловой (для перегрузки) и электромагнитный (для короткого замыкания)
• Уставка магнитного расцепления: 1000 А
• Диапазон настройки тепловой защиты: фиксированная — 80 А
• Напряжение цепи управления: 230 В AC/DC
• Тип дополнительного расцепителя: независимый (НР220–240AC/220DC)
• Частота: 50/60 Гц
• Максимальное сечение кабеля: 25 мм²
• Степень защиты: IP20 — защита от прикосновения к токоведущим частям, пыль не предотвращается
• Климатическое исполнение: УХЛ3 — работает при температурах от –60 °C до +40 °C, устойчив к влажности и колебаниям температуры
• Количество вспомогательных контактов: 2 (НО/ЗА)
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плату (панель)
• Крепление: винтовое
• Тип элемента управления: ручка-переключатель
• Наличие дугогасительной камеры: 3 (по числу полюсов)

Совместимость и монтаж

Автоматический выключатель ПЭ230AC предназначен для монтажа на монтажную плиту или DIN-рейку через специальную крепёжную планку (не в комплекте). Для подключения используются винтовые зажимы — допускаются медные провода сечением до 25 мм². Обязательно соблюдать момент затяжки винтов согласно руководству по эксплуатации — недостаточное усилие вызывает нагрев, избыточное — повреждает контакт.

Дополнительный расцепитель НР220–240AC/220DC требует внешнего источника питания 220 В AC или DC. Его можно использовать для удалённого отключения аппарата по сигналу от системы управления или аварийной кнопки.

Безопасность и стандарты

Автоматический выключатель ПЭ230AC соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Соответствие нормам гарантирует безопасность при работе в условиях повышенной опасности. Применяется в соответствии с правилами ПУЭ и рекомендациями по защите оборудования от сверхтоков.

Преимущества

• Высокая отключающая способность (20 кА) позволяет применять устройство в мощных промышленных сетях с большими токами КЗ
• Комбинированный расцепитель обеспечивает точную защиту как от длительных перегрузок, так и от импульсных КЗ
• Независимый расцепитель даёт возможность дистанционного отключения — удобно для автоматизированных систем
• Климатическое исполнение УХЛ3 делает аппарат пригодным для работы в холодных помещениях, на открытых площадках и в суровых условиях
• Литой корпус обеспечивает механическую прочность и долговечность даже при вибрациях

Ограничения применения

• Не предназначен для частого оперативного включения/выключения — рассчитан на редкие коммутации (до 1000 раз в год)
• Степень защиты IP20 исключает использование во влажных, запылённых или наружных условиях без дополнительной оболочки
• Фиксированная уставка тепловой защиты (80 А) не позволяет её настраивать — нельзя адаптировать под меньшую нагрузку
• Требуется отдельный источник питания для независимого расцепителя — не работает без него
• Подключение кабелей более 25 мм² невозможно — не совместим с крупными шинопроводами

Примеры использования

• Защита главного входа на промышленном станке с двигателем 30–40 кВт
• Отключение питание конвейерной линии при аварии по команде с пульта управления
• Распределительный щит в холодильной установке на складе с низкими температурами
• Щитовая в цеху с высокой влажностью, но внутри закрытого бокса с IP54

Практические советы

• При монтаже проверьте соответствие сечения кабеля — превышение 25 мм² приведёт к перегреву и выходу из строя
• Используйте дополнительный расцепитель НР220–240AC/220DC только при наличии стабильного источника 220 В — скачки напряжения могут вызвать ложное срабатывание
• Для обслуживания отключите все цепи и убедитесь, что аппарат находится в положении “OFF” — внутренние части находятся под потенциалом даже при отключенном основном питании
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев — особенно в условиях вибраций
• ПЭ230AC — часть серии ВА04-36; аналогичные модели этой серии имеют одинаковый монтажный размер — легко заменить при необходимости
