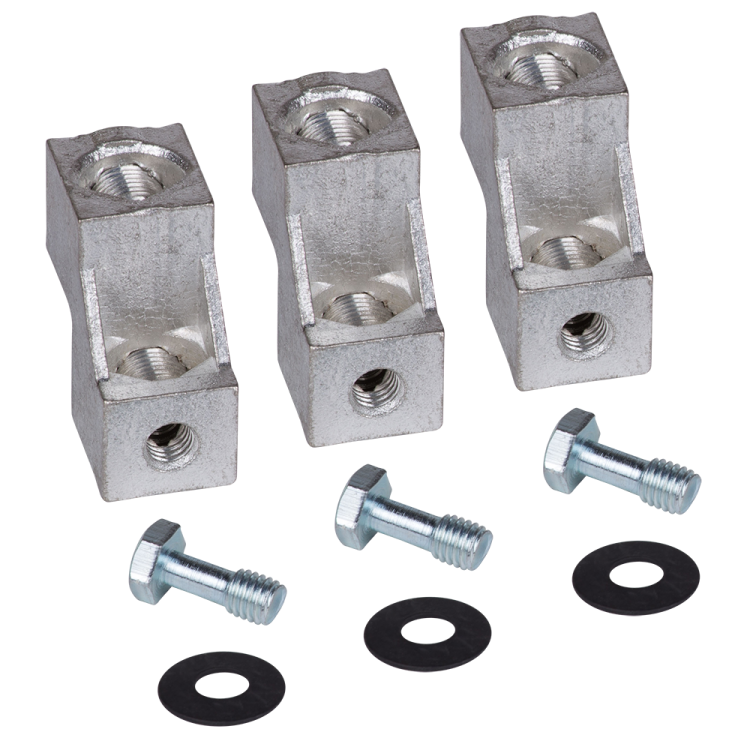

Комплект зажимов ВА04-36/ВА51-35-УХЛ3 2х95 кв.мм 250А КЭАЗ (Курский электроаппаратный завод) 110413

Комплект зажимов двухгнездных 2х95 кв мм ВА04-36/ВА51-35-УХЛ3 от КЭАЗ предназначен для надёжного присоединения медных проводников сечением до 95 мм2 к выводам автоматических выключателей серий ВА04-36 и ВА51-35. Этот комплект обеспечивает безопасное и долговечное соединение в распределительных устройствах промышленного типа.

Назначение и область применения

Комплект зажимов двухгнездных 2х95 кв мм ВА04-36/ВА51-35-УХЛ3 используется для подключения силовых кабелей к выходным клеммам автоматических выключателей. Он применяется в щитах управления, на станках, в системах автоматизации и других объектах, где требуется высоконагруженное соединение с током до 250 А. Подходит для установки в закрытых помещениях с умеренным и холодным климатом.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 250 А
• Номинальное напряжение: 690 В (AC/DC)
• Сечение подключаемых проводников: 2 × 95 мм2 (по два провода на каждый зажим)
• Материал контактов: медь
• Поверхность контактов: необработанная (без покрытия)
• Способ монтажа: винтовой - фиксация проводника болтом
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, допускает повышенную влажность и запылённость
• Цвет: серый

Совместимость и монтаж

Комплект зажимов двухгнездных 2х95 кв мм ВА04-36/ВА51-35-УХЛ3 совместим только с выключателями серий ВА04-36 и ВА51-35 производства КЭАЗ. Монтаж выполняется путём механического крепления к выводам аппарата - зажимы не требуют сверления или дополнительных крепёжных элементов. Для правильного подключения используйте провода с жилами из меди, зачищенные на длину 8–10 мм. Затяжка винтов должна осуществляться моментом, соответствующим рекомендациям завода-изготовителя - перетяга повредит контактную площадку.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-1. Наличие сертификатов подтверждает соответствие нормам безопасности для оборудования до 1000 В переменного и постоянного тока. Компоненты выполнены из материалов, устойчивых к термическому старению и коррозии в условиях УХЛ3.

Преимущества

• Два гнезда на полюс позволяют подключить два провода одновременно - снижает количество переходных соединений в цепи
• Высокая плотность контакта благодаря материалу - медь - минимизирует нагрев при нагрузке 250 А
• Универсальная совместимость с популярными моделями выключателей КЭАЗ
• Климатическое исполнение УХЛ3 позволяет использовать в неотапливаемых помещениях и на открытых площадках внутри корпусов

Ограничения применения

• Не предназначена для внешней установки - степень защиты IP20 исключает использование в условиях воздействия воды, пыли или агрессивной среды
• Подходит только для медных проводников - применение алюминиевых кабелей недопустимо
• Не совместим с другими сериями выключателей (например, ВА57 или аппаратами других производителей)
• Не рекомендуется для частых демонтажей - многократная затяжка винтов может деформировать контактную пластину

Примеры использования

• Подключение входных кабелей к автоматическим выключателям в распределительном шкафу цеха
• Формирование групповой коммутации на станциях управления насосами и вентиляторами
• Замена изношенных клемм на выключателях ВА04-36 после ремонта
• Обустройство новых линий питания в промышленных щитах с использованием кабелей 2×95 мм2

Практические советы

• Перед монтажом проверьте, что сечение кабеля точно соответствует 95 мм2 - меньшее сечение вызовет люфт, большее - невозможность затяжки
• Используйте только специализированный ключ для затяжки винтов - обычные отвёртки могут сломать головку
• После монтажа сделайте контрольную проверку: потяните за провод - он не должен свободно двигаться
• При замене зажимов всегда отключайте питание и убедитесь в отсутствии напряжения - даже при отключенном автомата возможен остаточный заряд
• Для длительной работы в условиях влажности рекомендуется дополнительно герметизировать место соединения силиконовым составом, не содержащим кислоты
