Комплект зажимов №22 (27) ВА57-35-УХЛ3 250А 690В КЭАЗ (Курский электроаппаратный завод) 110394

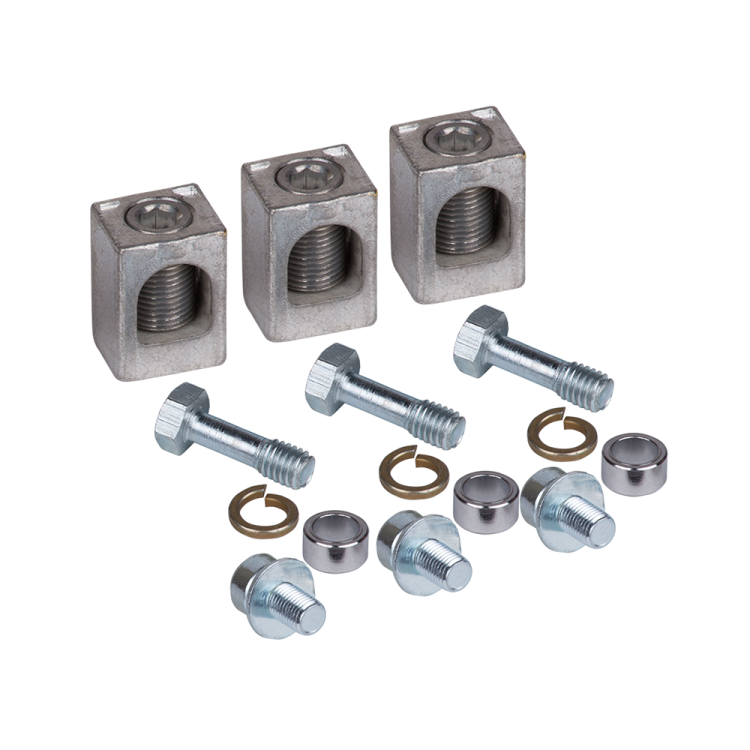

Комплект зажимов №22 (27) для ВА57-35 УХЛ3 от КЭАЗ предназначен для надёжного присоединения силовых проводников к автоматическим выключателям серии ВА57-35. Этот комплект обеспечивает безопасное и долговечное соединение в условиях повышенной влажности и перепадов температур, что делает его подходящим для промышленных объектов с умеренным и холодным климатом.

Назначение и область применения

Комплект зажимов №22 (27) для ВА57-35 УХЛ3 используется исключительно для подключения медных проводников к выходным контактам автоматических выключателей серии ВА57-35. Он не заменяет сам выключатель, а служит переходным элементом между кабелем и аппаратом. Применяется в распределительных щитах на производствах, в системах автоматизации, на транспорте и в энергообъектах, где требуется высокая надёжность соединений при нагрузках до 250 А.

Технические характеристики

• Номинальный ток: 250 А - позволяет коммутировать мощные цепи без перегрева контактов;
• Номинальное напряжение: 690 В - рассчитан на работу в сетях переменного и постоянного тока до этого значения;
• Количество полюсов: 3 - соответствует трёхполюсным моделям ВА57-35;
• Материал контактов: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность;
• Способ монтажа: винтовой - фиксация провода осуществляется с помощью болтовых зажимов;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначена для открытой установки вне корпуса;
• Климатическое исполнение УХЛ3 - работает при температурах от −40 C до +40 C, устойчив к повышенной влажности и конденсату;
• Тип напряжения управления: AC/DC - совместим с любыми типами цепей управления, независимо от тока.

Совместимость и монтаж

Комплект зажимов №22 (27) для ВА57-35 УХЛ3 совместим только с автоматическими выключателями серии ВА57-35 от КЭАЗ. Не подходит для других серий, даже близких по габаритам - отличается формой и расположением клемм. Монтаж выполняется после установки выключателя в шкаф. Для подключения:

• Зачистите изоляцию с конца провода на 8–10 мм;
• Вставьте жилу в зажим до упора;
• Затяните винт усилием 1,5–2 Нм - недостаточная затяжка вызывает нагрев, избыточная - повредит контактную площадку;
• Не используйте многожильные провода без наконечников - они могут деформироваться при затяжке.

Безопасность и стандарты

Комплект зажимов №22 (27) для ВА57-35 УХЛ3 соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Все материалы проходят проверку на термическую и электрическую стойкость. Компоненты изготовлены из материалов, не поддерживающих горение. Однако, поскольку степень защиты IP20 не предохраняет от попадания воды и пыли, использование вне закрытых щитов запрещено.

Преимущества

• Высокая механическая прочность зажимов - не деформируются при многократном обслуживании;
• Медные контакты снижают риск окисления и перегрева при длительной работе на максимальной нагрузке;
• Изготовлен в России - гарантирует соответствие реальным условиям эксплуатации в странах СНГ;
• Чётко привязан к модели ВА57-35 - минимизирует риск ошибок при сборке.

Ограничения применения

• Не применяется с алюминиевыми проводниками - возможна коррозия и потеря контакта;
• Не допускается установка вне электрического шкафа - IP20 не обеспечивает защиту от внешней среды;
• Не совместим с другими сериями автоматов (например, ВА04 или ВА51) - различаются габариты и форма клемм;
• Не рекомендован для частого отключения под нагрузкой - предназначен для стационарного подключения, а не для коммутационных операций.

Примеры использования

• Подключение входного кабеля к главному автомату в распределительном щите цеха;
• Формирование силовой группы на конвейере с несколькими двигателями;
• Сборка панели управления насосной станцией с использованием ВА57-35 в качестве основного аппарата защиты;
• Работа в холодных регионах - например, на нефтепромыслах или в логистических комплексах с открытыми щитовыми помещениями.

Практические советы

• Перед монтажом всегда проверяйте, что вы используете именно комплект №22 (27) - другие номера (№20, №25) имеют другую форму и не подойдут;
• При замене старого зажима - осмотрите поверхность контактов на выгорание. Если есть следы - замените и выключатель;
• Для многожильных проводов обязательно используйте наконечники типа НШВИ - это сохранит целостность контакта и продлит срок службы;
• После монтажа сделайте контрольную затяжку через неделю работы - первые часы под нагрузкой могут вызвать слабую усадку материала;
• Храните комплект в сухом месте - хотя он имеет исполнение УХЛ3, длительное воздействие влаги на неустановленные детали может вызвать окисление.
