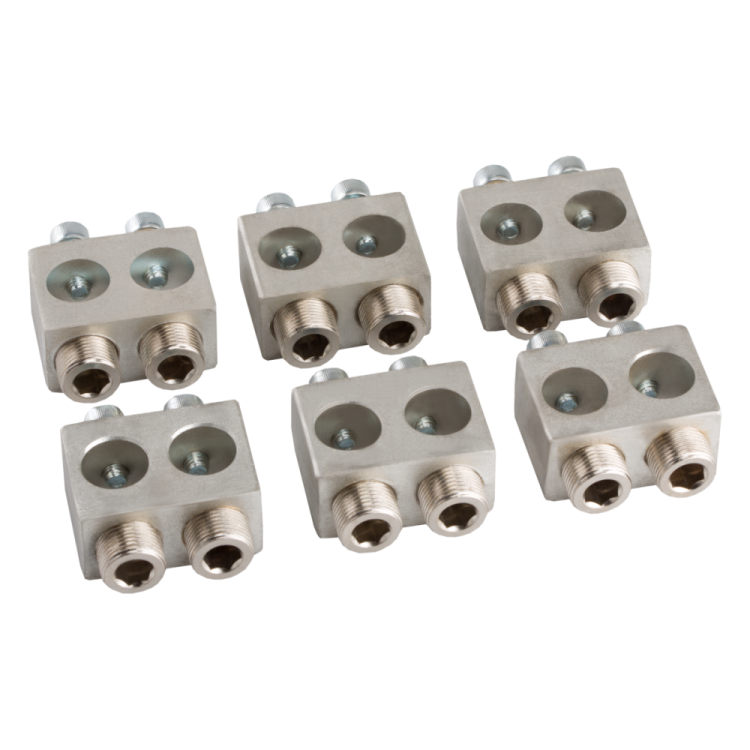

Комплект зажимов №1 выключателю автоматическому ВА57-39-УХЛ3 - 110381 КЭАЗ

Комплект зажимов №1 для автоматического выключателя ВА57-39-УХЛ3 от КЭАЗ предназначен для надёжного подключения проводов к силовым выводам автомата. Этот комплект обеспечивает безопасную передачу тока до 250 А и совместим с сериями выключателей ВА04, ВА51 и ВА57. Артикул 110381 - оригинальная запчасть от производителя, рассчитанная на длительную работу в условиях УХЛ3.

Назначение и область применения

Комплект зажимов №1 для автоматического выключателя ВА57-39-УХЛ3 используется для фиксации медных проводов на входных и выходных силовых выводах автомата. Он применяется в распределительных щитах, на промышленном оборудовании и в системах автоматизации, где требуется надёжное винтовое соединение. Подходит для установки в помещениях с умеренным и холодным климатом благодаря исполнению УХЛ3.

Технические характеристики

• Номинальный ток: 250 А - способен выдерживать постоянную нагрузку без перегрева
• Номинальное напряжение: 690 В - работает в сетях переменного и постоянного тока до этого значения
• Количество полюсов: 3 - соответствует трёхполюсному автоматическому выключателю
• Тип подключения: винтовое - позволяет плотно затянуть провода гаечными ключами
• Материал контакта: медь - обеспечивает низкое переходное сопротивление и долгий срок службы
• Степень защиты IP20 - защищает от доступа пальцев и крупных предметов, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - предназначено для работы при температуре от −40 C до +40 C и повышенной влажности
• Тип напряжения управления: AC/DC - совместим с любыми типами цепей управления

Совместимость и монтаж

Комплект зажимов №1 для автоматического выключателя ВА57-39-УХЛ3 устанавливается исключительно на модели ВА57-39, а также совместим с другими аппаратами из серии ВА04 и ВА51, имеющими аналогичные выводы. Монтаж выполняется после отключения питания. Для фиксации проводов используйте ключ подходящего размера - не допускайте перетяга, чтобы не повредить контактную поверхность. Диаметр жилы рекомендуется: 1,5–35 мм2 (медные одножильные или многожильные).

Безопасность и стандарты

Комплект соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2. Применение оригинальных деталей от КЭАЗ гарантирует сохранение сертифицированных параметров безопасности. Нельзя использовать зажимы с повреждёнными резьбами или деформированными контактами - это снижает уровень защиты от нагрева и возгорания.

Преимущества

• Высокая теплостойкость меди предотвращает окисление и увеличивает срок службы контактов
• Фиксация винтами обеспечивает прочное соединение даже при вибрациях оборудования
• Оригинальное исполнение от КЭАЗ гарантирует точное соответствие габаритам и форме выводов автомата
• Подходит для частых операций подключения/отключения без потери качества контакта

Ограничения применения

• Не предназначен для использования вне помещений - степень защиты IP20 не защищает от влаги и пыли
• Не совместим с автоматами других серий, кроме ВА04, ВА51, ВА57
• Запрещена замена на самодельные или сторонние зажимы - это нарушает сертификацию аппарата
• Не следует применять с алюминиевыми проводами - возможен химический контакт и быстрый износ

Примеры использования

• Подключение силового кабеля к автомату в щите управления станком
• Работа с промышленными конвейерами в пищевой и химической промышленности
• Интеграция в системы автоматизации на объектах с высокой влажностью воздуха (цеха, склады)
• Замена изношенных зажимов в старых распределительных устройствах

Практические советы

• Перед установкой проверьте, что провод имеет правильный диаметр - слишком толстые жилы не войдут, тонкие будут болтаться
• Затягивайте винты равномерно, не переусердствуйте - можно сломать пластиковую часть корпуса
• После монтажа сделайте контрольную проверку: попробуйте слегка покачать провод - он не должен двигаться
• При обслуживании всегда отключайте питание и убедитесь, что напряжение отсутствует тестером
• Храните запасные комплекты в сухом месте - влага может вызвать коррозию медных поверхностей
