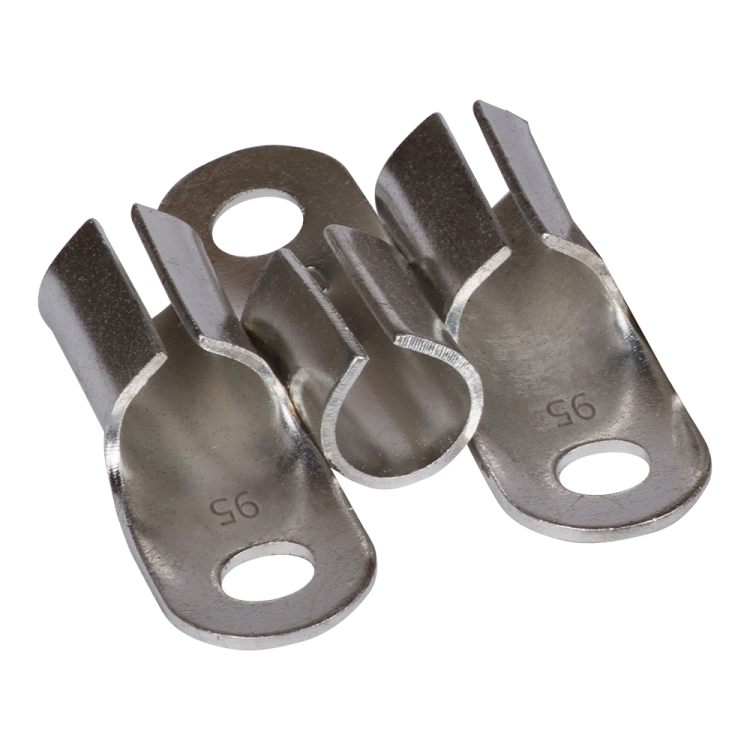

Комплект специальных кабельных наконечников КНсп 95 кв мм ВА04-36/ВА51-35-УХЛ3 | 110419 КЭАЗ

Комплект специальных кабельных наконечников КНсп 95 кв мм ВА04-36/ВА51-35-УХЛ3 от КЭАЗ предназначен для надёжного соединения силового кабеля сечением 95 мм2 с выводами автоматических выключателей серий ВА04-36 и ВА51-35. Этот комплект обеспечивает механическую прочность и электрический контакт в распределительных устройствах промышленного типа.

Назначение и область применения

Комплект специальных кабельных наконечников КНсп 95 кв мм ВА04-36/ВА51-35-УХЛ3 используется исключительно для присоединения кабелей сечением 95 мм2 к выходным клеммам автоматических выключателей ВА04-36 и ВА51-35. Он применяется там, где требуется замена грубых жил на стандартизированные наконечники - например, при сборке щитов, модернизации цепей питания двигателей или установке новых автоматов вместо устаревших моделей. Комплект рассчитан на работу в условиях промышленных объектов, энергообъектов и производственных линий.

Технические характеристики

• Сечение кабеля: 95 мм2
• Номинальный ток: 250 А
• Номинальное напряжение: до 690 В AC/DC
• Тип зажима: винтовой
• Материал контакта: медь
• Поверхность контакта: необработанная (без покрытия)
• Количество полюсов: 3
• Степень защиты IP00 - открытое исполнение, без внешней изоляции
• Цвет: серый
• Исполнение: УХЛ3 - для работы в умеренно холодном климате с повышенной влажностью

Совместимость и монтаж

Комплект специальных кабельных наконечников КНсп 95 кв мм ВА04-36/ВА51-35-УХЛ3 совместим только с автоматическими выключателями серий ВА04-36 и ВА51-35 производства КЭАЗ. Наконечники имеют форму и размеры, точно соответствующие клеммникам этих аппаратов. Монтаж выполняется следующим образом:

• Подготовьте оконцовку кабеля: зачистите изоляцию на длину, равную глубине клеммы (обычно около 18–22 мм);
• Запрессуйте медный наконечник на жилу кабеля с помощью пресс-клещей;
• Вставьте наконечник в клемму автомата и затяните винт моментом, указанным в руководстве по эксплуатации аппарата (не перетягивать!);
• Проверьте плотность фиксации - наконечник не должен шататься.

Работа с этим комплектом требует точного соблюдения технологии запрессовки. Применение неподходящих инструментов повредит контакт и снижает долговечность соединения.

Безопасность и стандарты

Комплект специальных кабельных наконечников КНсп 95 кв мм ВА04-36/ВА51-35-УХЛ3 изготовлен в соответствии с требованиями ГОСТ Р 50030.5.1 и внутренними нормами КЭАЗ. Открытая конструкция (IP00) допускает использование только внутри закрытых корпусов, щитов или ящиков - никаких открытых участков проводки. Для безопасной эксплуатации необходимо использовать этот комплект только в составе завершённой системы с защитными кожухами и согласованной схемой коммутации.

Преимущества

• Обеспечивают минимальное переходное сопротивление благодаря массивному медному контакту и точному соответствию форме клемм;
• Уменьшают риск нагрева и оплавления соединений при нагрузках до 250 А;
• Готовые решения экономят время монтажа - не нужны самодельные ответвители или адаптеры;
• Выдерживают многократные демонтажи без потери качества зажима;
• Произведены на том же предприятии, что и автоматы ВА04-36 и ВА51-35 - гарантия взаимной совместимости.

Ограничения применения

• Не для других типов автоматов - даже аналогичных по току, но другого бренда или серии;
• Не предназначены для использования вне закрытых электрощитов - степень защиты IP00 не предохраняет от доступа людей, пыли и влаги;
• Не рекомендуются для частых перемещений или вибрационных сред без дополнительной фиксации кабеля;
• Не подходят для кабелей с алюминиевой жилой - материал наконечника и жилы должны совпадать;
• Не используются в качестве самостоятельного элемента - всегда требуют установленного автомата ВА04-36 или ВА51-35.

Примеры использования

• Подключение мощного двигателя 75 кВт через автомат ВА51-35 в цеховой сети 400 В;
• Модернизация старого щита: замена старых кабельных “ушек” на стандартные наконечники КНсп 95 кв мм ВА04-36/ВА51-35-УХЛ3;
• Сборка нового распределительного пункта с несколькими автоматами ВА04-36, работающими на насосные группы;
• Присоединение кабеля от преобразователя частоты к входному автомату в системе управления технологическим оборудованием.

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля - 95 мм2 - используйте микрометр или таблицу сечений; слишком толстый или тонкий кабель вызовет плохой контакт;
• Выбирайте пресс-клещи с матрицей именно для 95 мм2 - некорректный пресс создаёт трещины в меди;
• Не забудьте про термоусадочные трубки или изолирующие колпачки после монтажа - хотя наконечник не имеет изоляции, окружающая часть кабеля должна быть защищена;
• При обслуживании щита помните: эти наконечники нельзя менять местами между полюсами - они отличаются формой и расположением отверстий;
• Храните комплект в сухом месте - медь может окисляться при длительном воздействии влаги, особенно в условиях УХЛ3.
