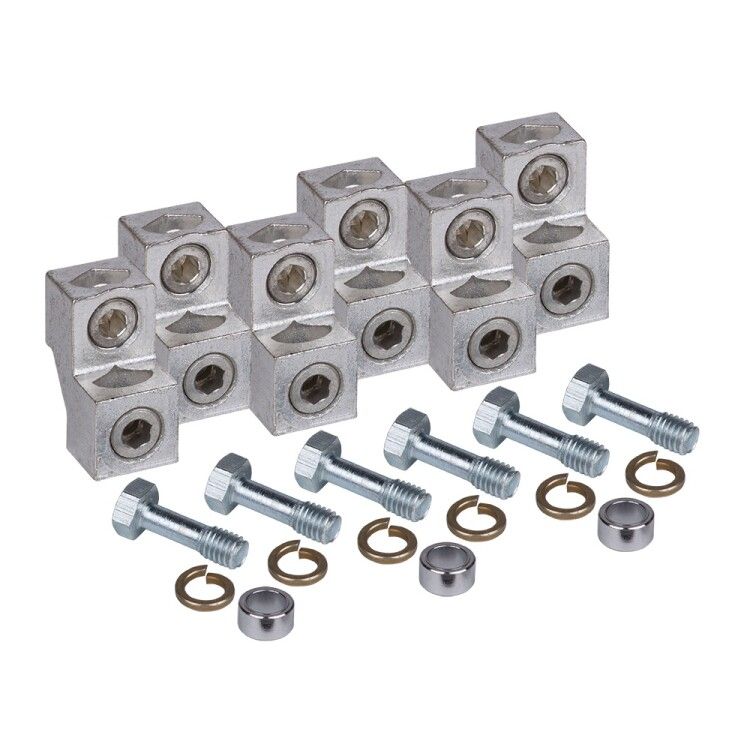

Комплект зажимов №7 выключателю автоматическому ВА57-35-УХЛ3 - 110409 КЭАЗ

Комплект зажимов №7 для автоматического выключателя ВА57-35-УХЛ3 от КЭАЗ предназначен для надёжного подключения медных проводников к силовым выводам автомата. Этот элемент используется в распределительных щитах и промышленных установках, где требуется безопасная фиксация кабелей на выключателе с номиналом до 250 А.

Назначение и область применения

Комплект зажимов №7 для автоматического выключателя ВА57-35-УХЛ3 позволяет легко и securely подсоединить силовые кабели к выходным контактам автомата серии ВА57-35. Он применяется там, где нужна замена или модернизация подключения без перепайки или доработки шины. Подходит для систем с переменным и постоянным током - например, в цепях питания станков, конвейеров, систем освещения и других промышленных нагрузок.

Технические характеристики

• Номинальный ток: 250 А - способен работать с высокими нагрузками без перегрева;
• Номинальное напряжение: 690 В - рассчитан на использование в сетях среднего и высокого класса напряжений;
• Количество полюсов: 3 - совпадает с трёхполюсными автоматическими выключателями ВА57-35;
• Тип подключения: винтовое - обеспечивает прочную механическую фиксацию провода;
• Материал контакта: медь - гарантирует хорошую электропроводность и устойчивость к окислению;
• Степень защиты IP20 - защищён от доступа пальцев и предметов более 12 мм, но не герметичен; не предназначено для открытых площадок или сырых помещений;
• Климатическое исполнение УХЛ3 - работает при температуре от −40 C до +40 C, допустима повышенная влажность, но без конденсации воды на деталях;
• Тип напряжения управления: AC/DC - совместим с любыми типами цепей управления.

Совместимость и монтаж

Комплект зажимов №7 для автоматического выключателя ВА57-35-УХЛ3 совместим исключительно с автоматами серии ВА57-35 производства КЭАЗ. Монтаж выполняется после отключения питания: проводник зачищается на 8–10 мм, вставляется в гнездо зажима и затягивается винтом моментом около 1,5 Нм - избыточная затяжка повредит контакт. Для удобства работы рекомендуется использовать плоскую отвертку с битой подходящего размера. Все три зажима расположены параллельно и имеют одинаковый шаг, что упрощает сборку в щите.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2 для коммутационной аппаратуры. Компоненты выполнены из материалов, устойчивых к нагреву и горению. Применение в соответствии с указанными параметрами снижает риск возгорания и потери контакта даже при длительной работе на пределе номинала.

Преимущества

• Замена стандартных клемм на специализированные зажимы увеличивает срок службы соединения;
• Медные контакты обеспечивают минимальное переходное сопротивление - меньше тепловых потерь;
• Фиксированная форма корпуса исключает случайное выпадение провода при вибрациях;
• Решение уже протестировано в серийном применении с автоматами ВА57-35 - проверенная совместимость.

Ограничения применения

• Не для многожильных проводов без наконечника - требуются опрессованные наконечники типа НШВИ;
• IP20 не обеспечивает защиту от влаги - нельзя использовать вне закрытых щитов или в помещениях с высокой влажностью без дополнительной защиты;
• Не совместим с другими сериями автоматов - даже аналогичными по току, например, ВА04 или ВА51 - отличаются формой и положением выводов;
• Не предназначен для частого демонтажа - многократные операции затяжки/ослабления винта снижают надёжность контакта.

Примеры использования

• Подключение входного кабеля 3×70 мм2 к главному автомату ВА57-35 в распределительном щите цеха;
• Обновление старых клемм на заводе при модернизации системы управления двигателем;
• Монтаж в щитовой комнате с контролируемой температурой и отсутствием внешних воздействий.

Практические советы

• Перед установкой всегда проверьте соответствие сечения провода - максимальное сечение для этого зажима составляет 70 мм2;
• Используйте только наконечники, одобренные КЭАЗ для серии ВА57 - другие могут не войти в гнездо или вызвать плохой контакт;
• После монтажа сделайте контрольную затяжку через неделю - особенно важно при первом запуске под большой нагрузкой;
• При групповом использовании нескольких комплектов №7 для одного щита сохраняйте единый порядок подключения - так проще диагностировать неисправности;
• Храните в сухом месте - хотя материал меди устойчив, грязь и пыль внутри зажима могут повысить сопротивление.
