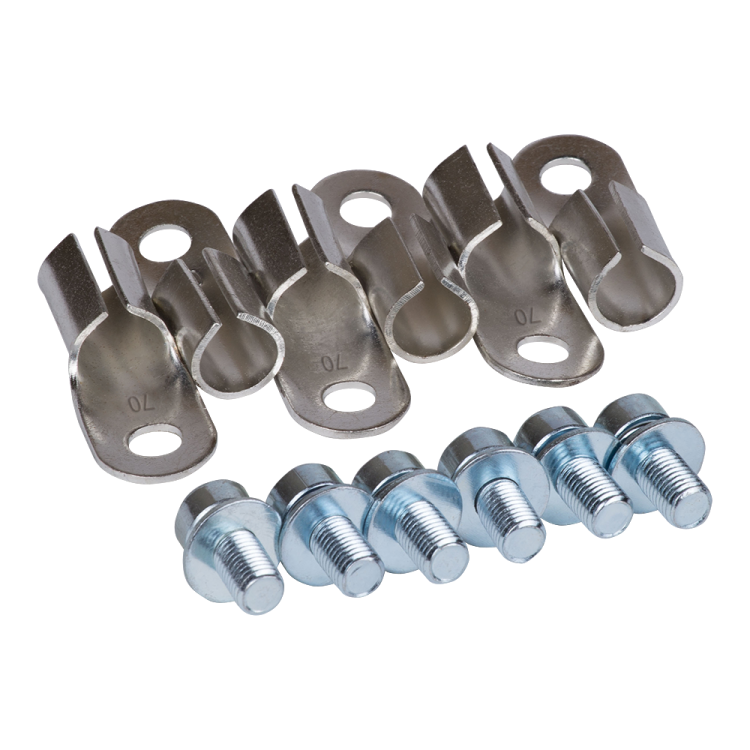

Комплект зажимов №3 для ВА57-35 УХЛ3 (уп.3шт) КЭАЗ 110400

Комплект зажимов №3 для ВА57-35 УХЛ3 (упаковка 3 шт) от КЭАЗ предназначен для надёжного подключения медных проводников к выводам автоматических выключателей серии ВА57-35. Этот комплект обеспечивает безопасную передачу тока до 250 А и применяется в распределительных щитах промышленного оборудования.

Назначение и область применения

Комплект зажимов №3 для ВА57-35 УХЛ3 используется исключительно для присоединения внешних проводников к выходным контактам автоматических выключателей серии ВА57-35. Он позволяет заменить грубые перемычки на аккуратное и надёжное подключение через винтовые зажимы. Подходит для установки в силовые щиты, пульты управления, системы автоматизации на заводах, в цехах и энергообъектах.

Технические характеристики

• Количество полюсов: 3 - соответствует трёхполюсному автоматическому выключателю ВА57-35;
• Номинальный ток: 250 А - способен работать длительно при нагрузках до этого значения;
• Номинальное напряжение: 660 В - рассчитан на использование в сетях переменного и постоянного тока до указанной величины;
• Тип подключения: винтовое - фиксация проводника осуществляется болтом с плоской поверхностью;
• Материал контакта: медь - обеспечивает низкое переходное сопротивление и устойчивость к нагреву;
• Степень защиты IP20 - защищает от доступа пальцев и предметов более 12 мм, но не герметична; применение допускается только внутри закрытых корпусов;
• Климатическое исполнение УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности и запылённости, характерных для промышленных помещений;
• Тип напряжения управления: AC/DC - совместим с любыми типами цепей управления;
• Количество в упаковке: 3 штуки - один комплект покрывает три полюса одного автомата.

Совместимость и монтаж

Зажимы №3 предназначены исключительно для модификаций автоматических выключателей ВА57-35. Они не подходят для других серий, даже близких по форме - например, ВА51 или ВА04. Монтаж выполняется после установки автомата в щите:

• Отсоедините питание и проверьте отсутствие напряжения;
• Подготовьте изолированные жилы проводов нужного сечения - рекомендовано 16–95 мм2;
• Освободите выводы автомата от защитных колпачков;
• Вставьте жилу в зажим и затяните винт усилием около 1,8 Нм - перетягивать нельзя!
• Проверьте прочность фиксации легким потягиванием провода;
• Не используйте многожильные провода без наконечников - возможен прогиб металла и потеря контакта.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международным нормам IEC 60947-2 для устройств коммутационной аппаратуры. Компоненты выполнены из материалов класса горючести UL94 V-0. Применение вне закрытых корпусов недопустимо - степень защиты IP20 не предохраняет от попадания воды, пыли или случайного прикосновения к токоведущим частям.

Преимущества

• Высокая теплостойкость меди снижает риск перегрева при максимальном токе;
• Чёткая механическая привязка к выводам ВА57-35 гарантирует точное расположение и минимальный люфт;
• Работают как на переменном, так и на постоянном токе - универсальное решение для сложных систем;
• Удобная упаковка по 3 штуки - одна упаковка полностью оснащает один трёхполюсный автомат.

Ограничения применения

• Не для однофазных или двухполюсных автоматов - требуется именно модель ВА57-35;
• Запрещено использовать в открытых помещениях, на улице или во взрывоопасных средах - IP20 не обеспечивает защиту от внешней среды;
• Не сочетаются с алюминиевыми проводниками - материал контакта медь требует однородности металла для предотвращения гальванической коррозии;
• Не предназначены для частого демонтажа - многократное открывание зажимов снижает плотность контакта.

Примеры использования

• Подключение входящих кабелей питания к групповым автоматам в распределительном щите цеха;
• Формирование сборочных решений на конвейерах с использованием нескольких ВА57-35;
• Обустройство цепей управления насосными станциями и воздушными компрессорами;
• Замена старых перемычек на современные, легко обслуживаемые зажимы при модернизации щита.

Практические советы

• Перед монтажом всегда проверяйте соответствие сечения провода - оптимально 25–50 мм2 для тока 250 А;
• Используйте наконечники типа НШВИ для многожильных проводов - они сохранят целостность контакта;
• Не забудьте отметить фазы на зажимах - особенно важно при работе с несколькими автоматами рядом;
• При замене зажимов обязательно отключайте питание всей группы - даже малый ток может вызвать пробой при плохом контакте;
• Храните комплекты в сухом месте - хотя изделие УХЛ3, долгое воздействие влаги может повредить пластиковую основу.
