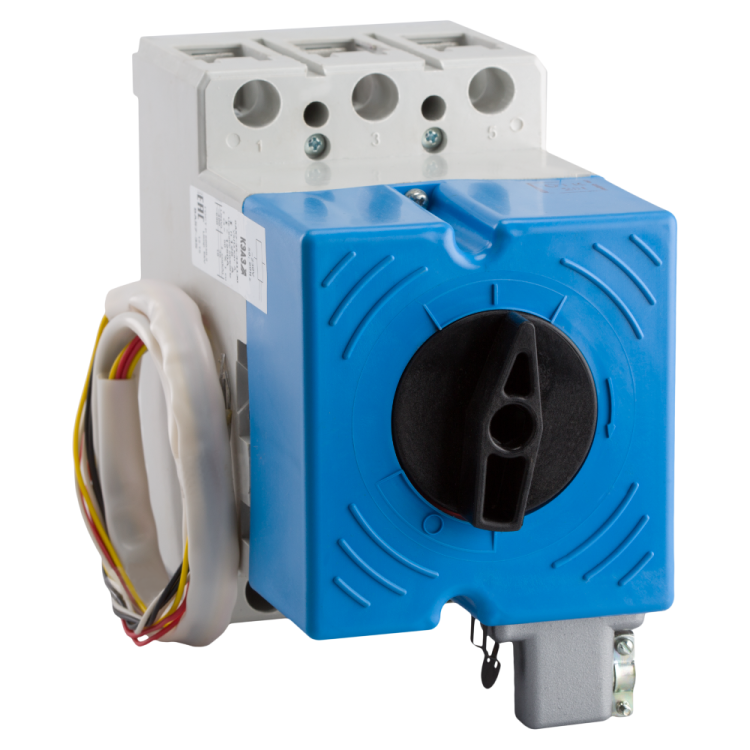

Выключатель автоматический 400А 4000Im ВА04-36-341830 УХЛ3 690В AC НР=220..240В AC/220В DC ПЭ230AC КЭАЗ 227567

Автоматический выключатель ВА04-36-341830-400А-4000-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3 от КЭАЗ - трёхполюсный выключатель в литом корпусе, рассчитанный на ток 400 А и напряжение до 690 В переменного тока. Обеспечивает защиту от перегрузок и коротких замыканий, подходит для стационарной установки на монтажную плату в условиях сурового климата.

Назначение и область применения

Выключатель ВА04-36-341830-400А-4000-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3 предназначен для защиты электрических цепей от токов перегрузки и короткого замыкания, а также для редких оперативных включений и отключений нагрузки. Применяется в силовых щитах, распределительных устройствах, на промышленном оборудовании - например, на станках, конвейерах, насосных станциях и системах вентиляции. Подходит для сетей с частотой 50/60 Гц и напряжением до 690 В переменного тока или 440 В постоянного тока.

Технические характеристики

• Номинальный ток: 400 А
• Номинальное напряжение: 690 В AC / 440 В DC
• Номинальная отключающая способность: 20 кА
• Количество полюсов: 3
• Тип расцепителя: комбинированный - тепловой (для перегрузки) и электромагнитный (для короткого замыкания)
• Уставка теплового расцепления: фиксированная - 400 А
• Уставка магнитного расцепления: 4000 А
• Напряжение цепи управления: 230 В AC
• Дополнительный расцепитель: Независимый, с питанием 220–240 В AC / 220 В DC (НР220..240AC/220DC)
• Максимальное сечение кабеля: 240 мм2
• Частота: 50/60 Гц
• Степень защиты: IP20 - защищён от доступа пальцев, но не от пыли и воды
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 C до +40 C, устойчив к влажности и перепадам температур
• Количество вспомогательных контактов: 2 (для сигнализации состояния)
• Тип подключения: винтовые зажимы
• Способ монтажа: на монтажную плиту (фиксация винтами)
• Управление: ручка-переключатель
• Наличие дугогасительной камеры: да, в каждом полюсе

Совместимость и монтаж

Выключатель ВА04-36-341830-400А-4000-690AC-НР220..240AC/220DC-ПЭ230AC-УХЛ3 имеет стационарное исполнение и монтируется исключительно на монтажную плату с помощью винтов. Для подключения используются винтовые зажимы, допускающие кабель сечением до 240 мм2. Не требует специальных направляющих или DIN-рейки. Дополнительный расцепитель НР220..240AC/220DC подключается параллельно к цепи управления - он позволяет удалённо отключить выключатель при аварии или по команде с внешнего контроллера. Вспомогательные контакты можно использовать для передачи сигнала “включен”/“выключен” в систему контроля.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-047-05758109-2011. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2518/20). Конструкция обеспечивает надёжное гашение дуги в трёх полюсах, что снижает риск возгорания при отключении больших токов. IP20 не предусматривает защиту от пыли и брызг - устройство следует устанавливать внутри закрытых шкафов.

Преимущества

• Высокая отключающая способность (20 кА) - подходит для мощных промышленных объектов
• Фиксированная уставка тепловой защиты (400 А) - не требует настройки, повышает надёжность
• Независимый расцепитель с широким диапазоном питания (AC/DC) - совместим с большинством систем управления
• Широкий диапазон рабочих температур (-60…+40 C) - годится для холодных регионов и неотапливаемых помещений
• Жёсткая конструкция в литом корпусе - устойчив к механическим воздействиям и вибрациям

Ограничения применения

• Не предназначен для частых операций включения/отключения - используется только для редких коммутаций
• IP20 - нельзя устанавливать во влажных, пыльных или открытых помещениях без дополнительной защиты
• Отсутствие возможности регулировки порога тепловой защиты - нельзя адаптировать под меньшие токи
• Требуется жёсткий монтаж на металлическую плиту; несовместим с DIN-рейкой
• Подключение кабелей больше 240 мм2 невозможно - не подходит для сверхмощных линий

Примеры использования

• Защита главного входа на промышленном участке с мощностью до 250 кВт
• Отключение крупного двигателя через внешний сигнал (например, при аварии на конвейере)
• Щитовая установка в холодильном комплексе с экстремально низкими температурами
• Интеграция в системы автоматизации с использованием вспомогательных контактов для контроля состояния

Практические советы

• При монтаже проверьте плотность затяжки винтов - недостаточно затянутые контакты вызывают нагрев
• Для работы с НР220..240AC/220DC используйте источник питания с напряжением в пределах +-10% от заявленного
• Не применяйте выключатель в качестве обычного рубильника - он не рассчитан на ежедневные включения
• Проверьте соответствие сечения кабеля и токовой нагрузки - даже при 400 А перегрузка возможна при некорректном подборе проводов
• При работе в условиях повышенной влажности обязательно поместите выключатель в герметичный шкаф с классом защиты не ниже IP54
