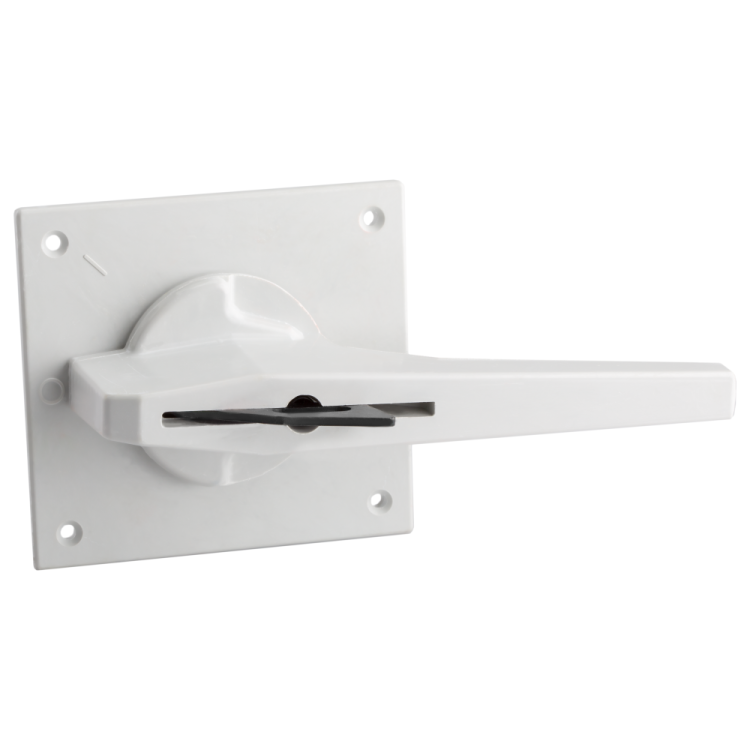

Привод ручной дистанционный ВА04-36/ВА51-35/ВА57-35/ВА57-39/ВА51-39-УХЛ3-КЭАЗ - 110450

Привод ручной дистанционный для ВА04-36, ВА51-35, ВА57-35, ВА57-39, ВА51-39, категория размещения УХЛ3 - устройство для управления автоматическими выключателями издалека, например, через дверцу щита, без необходимости открывать её. Привод совместим с сериями выключателей КЭАЗ и устанавливается в условиях с повышенной влажностью и перепадами температур благодаря классу исполнения УХЛ3.

Назначение и область применения

Привод ручной дистанционный для ВА04-36, ВА51-35, ВА57-35, ВА57-39, ВА51-39, категория размещения УХЛ3 позволяет вручную включать и отключать автоматические выключатели, находясь вне распределительного устройства. Это особенно удобно при работе в зонах с высокой опасностью, ограниченном доступе или при частых операциях коммутации. Устройство крепится на дверь шкафа или щита, обеспечивая безопасное управление выключателем без вскрытия корпуса.

Технические характеристики

• Вид привода: ручной - требует физического воздействия оператора;
• Тип изделия: привод ручной выключателя - предназначен исключительно для механического перемещения рычага автомата;
• Климатическое исполнение: УХЛ3 - работает при температурах от −40 C до +40 C, допускает повышенную влажность и наличие конденсата;
• Род тока: переменный / постоянный - не зависит от типа тока в цепи выключателя;
• Степень защиты: IP20 - защищён от контакта с пальцами и предметами более 12 мм, но не герметичен; не влажной среде внутри шкафа без дополнительной защиты;
• Цвет: серый - соответствует цветовой гамме оборудования КЭАЗ.

Совместимость и монтаж

Привод ручной дистанционный для ВА04-36, ВА51-35, ВА57-35, ВА57-39, ВА51-39, категория размещения УХЛ3 совместим со следующими моделями выключателей КЭАЗ: ВА04-36, ВА51-35, ВА51-39, ВА57-35, ВА57-39. Монтируется на переднюю стенку двери распределительного шкафа. Для установки требуется предварительно просверленное отверстие под ось привода - диаметр отверстия должен точно соответствовать валу привода (не указан в спецификациях, проверьте по чертежу выключателя). Наличие механизма фиксации в положении “Отключено” позволяет заблокировать привод после операции, что важно для безопасности при работах на оборудовании.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2–2010 (МЭК 60947-2) для аппаратов низковольтного распределения. Отсутствие степени защиты выше IP20 означает, что привод нельзя использовать во внешних или сырых помещениях без дополнительной оболочки. Конструкция не предусматривает автономную работу - все действия выполняются вручную, что снижает риск случайного срабатывания.

Преимущества

• Обеспечивает безопасное удалённое управление выключателем без вскрытия шкафа;
• Функция блокировки в положении “Отключено” повышает уровень безопасности при проведении ТО и ремонте;
• Совместимость с несколькими популярными моделями выключателей КЭАЗ уменьшает необходимость подбора нескольких типов приводов;
• Климатическое исполнение УХЛ3 делает возможным применение в холодильных камерах, на открытых площадках под навесом, в цехах с колеблющейся влажностью.

Ограничения применения

• Не подходит для автоматизации систем - не имеет электропривода или сигнализации состояния;
• IP20 не защищает от брызг воды, пыли и агрессивных сред - не применяйте в местах с активным выбросом металлической стружки, химических паров или влажностью выше 85 % без дополнительной защиты;
• Требуется точная посадка на конкретные модели выключателей - не универсальный привод для всех типов АВ;
• Не рассчитан на частые циклы включения/выключения - длительная эксплуатация может вызвать износ механических элементов.

Примеры использования

• Щитовые комнаты на заводе, где необходимо часто отключать питание станков без входа внутрь шкафа;
• Производственные участки с высоким уровнем шума - оператор видит состояние выключателя по положению рукоятки, даже если не слышит сигналы;
• Закрытые ячейки в распределительных пунктах, где есть риск поражения током при открытом доступе;
• Холодильные комплексы и складские помещения с контролируемым микроклиматом - здесь УХЛ3 гарантирует надёжную работу.

Практические советы

• Перед установкой сверьте модель выключателя с перечнем совместимости - привод не подойдёт к другим сериям, даже если они внешне похожи;
• Проверьте толщину двери шкафа - она должна позволить плотно закрепить привод без люфтов;
• При использовании в условиях повышенной влажности рекомендовано дополнительно смазать механизм графитовой смазкой один раз в год;
• Не используйте силовое усилие больше нормального - это может повредить механизм выключателя или сам привод;
• Помните: привод не заменяет блокировочное устройство - он лишь передаёт движение, поэтому всегда соблюдайте правила ЛЭБ при обслуживании.
