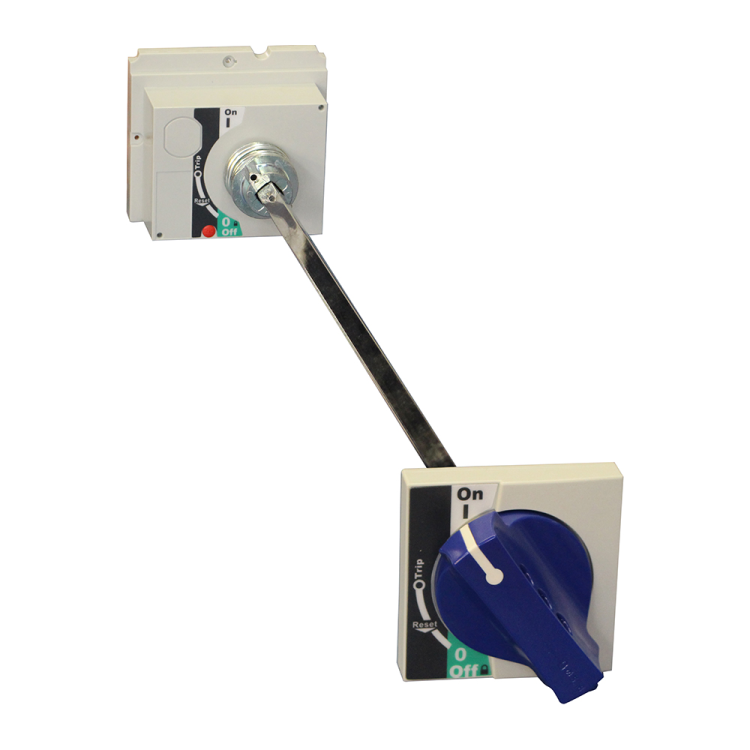

Привод ручной дистанционный OptiMat D 400...630 А КЭАЗ (Курский электроаппаратный завод) 240959

Привод ручной дистанционный D400…630 УХЛ3 КЭАЗ - это механический аксессуар для управления автоматическими выключателями серии OptiMat D издалека, без необходимости подходить к аппарату. Подходит для установки на выключатели с током до 630 А, обеспечивает надёжную работу в суровых условиях и соответствует требованиям ГОСТ Р 50030.2.

Назначение и область применения

Привод ручной дистанционный D400…630 УХЛ3 КЭАЗ позволяет вручную включать и отключать автоматический выключатель через удалённую рукоятку. Это особенно удобно, когда сам выключатель установлен в труднодоступном месте - например, за стеной, в щитовой с ограниченным доступом или на высоте. Привод совместим с автоматическими выключателями серии OptiMat D и поддерживает функцию аварийного отключения, что важно для соблюдения требований безопасности.

Технические характеристики

• Тип: ручной дистанционный привод
• Совместим с выключателями: OptiMat D (токи D400…630)
• Климатическое исполнение: УХЛ3 - работает при температурах от -40 C до +70 C
• Степень защиты: IP40 - защита от твердых предметов более 1 мм, но не от воды
• Метод крепления: винтовое крепление на корпус аппарата
• Наличие оси: да - обеспечивает поворот рукоятки на 180°
• Цвет: синий
• Гарантия: 60 месяцев
• Нормативы: ГОСТ Р 50030.2, ТУ 3422-062-05758109-2015
• Код в реестре РЭП: РЭ-2519/20

Совместимость и монтаж

Привод D400…630 УХЛ3 КЭАЗ устанавливается исключительно на автоматические выключатели серии OptiMat D с номинальными токами 400–630 А. Монтаж выполняется непосредственно на корпус аппарата с помощью винтов - требуется доступ к боковой поверхности выключателя. Перед установкой проверьте соответствие модели выключателя и наличие свободного места вокруг него. Привод не предназначен для модульных выключателей или других серий - даже если они имеют похожую форму.

Безопасность и стандарты

Привод соответствует требованиям ГОСТ Р 50030.2, который регламентирует коммутационные устройства для низковольтных систем. Он подтверждает возможность выполнения операций отключения в экстренных ситуациях, в том числе при использовании системы аварийного отключения. Степень защиты IP40 предотвращает случайное прикосновение к токоведущим частям, но не защищает от влаги - поэтому не применяйте привод во влажных помещениях или на улице без дополнительной защиты.

Преимущества

• Обеспечивает безопасное управление выключателем без физического контакта с оборудованием
• Увеличивает скорость реакции при аварийных ситуациях благодаря удалённому положению рукоятки
• Имеет долгий гарантийный срок - 5 лет - что говорит о прочности конструкции
• Поддерживает функцию аварийного отключения, что необходимо для промышленных объектов
• Работает в широком диапазоне температур - подходит для холодных цехов и жарких помещений

Ограничения применения

• Не совместим с выключателями других серий - только OptiMat D
• IP40 не защищает от воды - запрещено использование в сырых, открытых или наружных условиях
• Требуется фиксированная установка - нельзя перемещать после монтажа
• Не поддерживает автоматическое управление - только ручное воздействие
• Не предназначена для выключателей с током ниже 400 А или выше 630 А

Примеры использования

• Установка на выключатель в распределительном щите, расположенном за металлической перегородкой
• Управление питанием конвейера на заводе, где оператор находится вне зоны опасности
• Аварийное отключение насосной станции в зимний период, когда доступ к щиту затруднён из-за снега
• Контроль питания оборудования в технологическом цехе с повышенными требованиями к безопасности

Практические советы

• Перед монтажом убедитесь, что выключатель OptiMat D имеет нужный ток - 400–630 А. Привод не подойдёт для меньших или больших значений.
• Проверьте, чтобы рядом с местом установки было достаточно места для поворота рукоятки - она должна двигаться свободно на 180°.
• Не используйте привод там, где возможна попадание влаги - даже капли воды могут вызвать коррозию механизмов внутри.
• При замене выключателя - всегда сверяйтесь с артикулом: новый аппарат должен быть точно такой же серии, иначе привод не закрепится.
• При обслуживании не пытайтесь разбирать привод - он не рассчитан на ремонт, только на замену.
