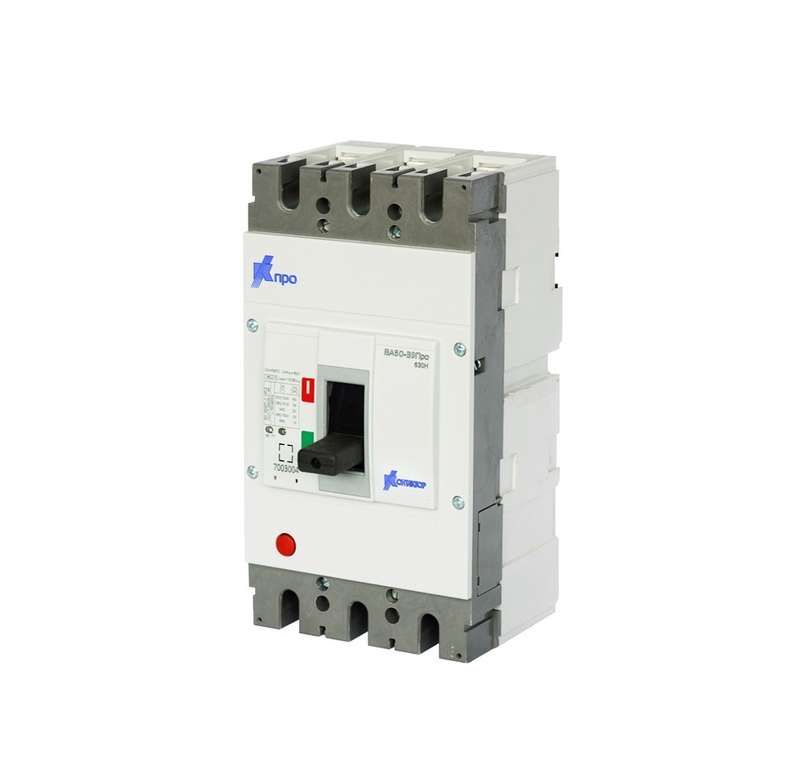

Выключатель автоматический 3п 320А 36кА ВА50-39Про Контактор 7003002 Legrand

Автоматический выключатель ВА50-39Про (630Н) от Контактор Ульяновск — трёхполюсный коммутационный аппарат с номинальным током 320 А и отключающей способностью 36 кА, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий в системах переменного тока до 660 В. Изделие выполнено в литом корпусе, рассчитано на стационарную установку на монтажную плату.

Назначение и область применения

Выключатель ВА50-39Про (630Н) используется для безопасного включения, отключения и защиты электрических цепей в условиях аварийных ситуаций — особенно при коротких замыканиях. Он применяется в распределительных щитах промышленных объектов, на участках с высокими токами нагрузки: станки, конвейеры, системы вентиляции, силовые панели. Подходит для сетей с напряжением до 660 В переменного тока, где требуется надёжная защита от импульсных перегрузок.

Технические характеристики

• Количество полюсов: 3
• Номинальный ток: 320 А
• Номинальная отключающая способность: 36 кА — способен безопасно отключить максимальный ток короткого замыкания до этого значения
• Напряжение: 660 В AC
• Тип расцепителя: электромагнитный — срабатывает только при коротком замыкании, без защиты от длительных перегрузок
• Уставка срабатывания магнитного расцепителя: 10×In = 3200 А — отключение происходит при токе, превышающем номинальный в 10 раз
• Способ монтажа: на монтажную плату — фиксируется болтами через отверстия в основании
• Конструктивное исполнение: стационарное — не предназначен для выдвижения или съёмного монтажа
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 — работает при температуре от −40°C до +40°C, умеренно влажный климат
• Наличие указателя расцепления: да — визуально показывает, что выключатель сработал
• Привод: ручной — управление осуществляется рычагом
• Вспомогательные контакты: отсутствуют — нельзя подключить сигнализацию или удалённое управление

Совместимость и монтаж

Выключатель ВА50-39Про (630Н) монтируется исключительно на жесткую монтажную плиту с отверстиями под крепёж. Для подключения используются винтовые зажимы — провода должны иметь площадь сечения, соответствующую требованиям производителя (обычно до 120 мм² медных). Не допускается установка в шкафах без вентиляции или в местах с постоянными вибрациями. Поскольку нет вспомогательных контактов, невозможно реализовать дистанционное управление или сигнал о срабатывании.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Электромагнитный расцепитель обеспечивает быстрое отключение при КЗ, предотвращая повреждение оборудования. IP20 не требует герметичной среды, но делает устройство непригодным для открытых площадок, сырых помещений или мест с пылевой нагрузкой. Указатель положения позволяет оператору определить причину отключения без вскрытия корпуса.

Преимущества

• Высокая отключающая способность (36 кА) — подходит для мощных промышленных систем
• Надёжный электромагнитный расцепитель — срабатывает менее чем за 10 миллисекунд при КЗ
• Простая и прочная конструкция в литом корпусе — долговечен, не требует обслуживания
• Визуальный индикатор срабатывания — снижает время диагностики отказов
• Совместим с сериями KPRO — легко заменяется аналогичными моделями в рамках одной линейки

Ограничения применения

• Не имеет теплового расцепителя — не защищает от длительных перегрузок ниже 3200 А
• IP20 — запрещена установка во влажных, пыльных или наружных помещениях
• Отсутствие вспомогательных контактов — невозможна интеграция в системы АСУ ТП или сигнализации
• Стационарный монтаж — нельзя использовать в шкафах с выдвижными рамками
• Только ручное управление — не поддерживает автоматические или дистанционные команды

Примеры использования

• Защита главного входа на промышленном станке с двигателем 160–200 кВт
• Распределительный щит цехового конвейера с несколькими питаемыми линиями
• Главный рубильник в силовой панели насосной станции
• Фидерный автомат в распределительном пункте с напряжением 400/660 В

Практические советы

• Выбирая ВА50-39Про (630Н), проверьте, что ваша сеть не будет работать с токами выше 320 А — иначе потребуется другой тип расцепителя
• При монтаже используйте только качественные медные провода с правильным затягиванием винтов — слабый контакт вызовет нагрев
• Если нужна защита от перегрузок — параллельно установите тепловое реле или выберите модель с двумя расцепителями
• Не устанавливайте вблизи источников тепла или вибраций — это может спровоцировать ложное срабатывание
• Для сервисного обслуживания — всегда отключайте питание перед доступом к клеммам; даже при отключенном положении есть опасность прикосновения к токоведущим частям
