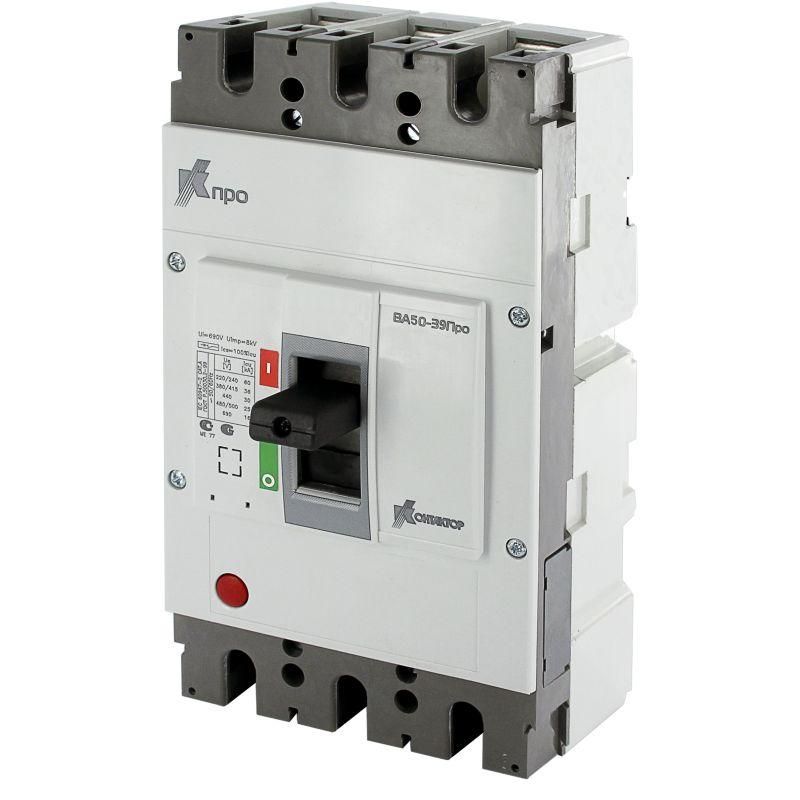

Выключатель автоматический 3п 320А 36кА ВА50-39Про S2 Контактор 7003012 Legrand

Автоматический выключатель ВА50-39Про S2 от КОНТАКТОР(группа Legrand) с артикулом 7003012 - трёхполюсный коммутационный аппарат на 320 А, предназначенный для защиты силовых цепей от перегрузок, коротких замыканий и просадок напряжения. Подходит для установки в распределительных щитах промышленных объектов, где требуется надёжная и долговечная защита.

Назначение и область применения

Автоматический выключатель ВА50-39Про S2 используется для защиты электрических цепей постоянного и переменного тока с частотой 50/60 Гц и напряжением до 690 В. Он обеспечивает отключение при:

• перегрузках - длительном превышении допустимого тока;
• коротких замыканиях - внезапном росте тока до 36 кА;
• снижении напряжения ниже критического уровня;
• ручных включениях и отключениях - при необходимости обслуживания или аварийной остановки.

Применяется в промышленных распределительных устройствах: на входе в цеховые щиты, перед мощными двигателями, конвейерами, сварочным оборудованием и другими нагрузками выше 250 А.

Технические характеристики

• Число полюсов: 3
• Номинальный ток: 320 А
• Кратковременная отключающая способность: 36 кА
• Номинальное напряжение: до 690 В AC
• Частота: 50/60 Гц
• Тип расцепителя: термомагнитный (регулируемые уставки)
• Исполнение: согласно серии KPRO
• Габариты и крепление: совместимы со стандартными DIN-рейками

Устройство имеет механический рычаг управления и визуальный индикатор положения контактов - легко определить, включен он или отключен даже издалека.

Совместимость и монтаж

Автоматический выключатель ВА50-39Про S2 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются болтовые зажимы - провода зачищаются на 8–10 мм, момент затяжки - не более 4 Нм. Максимальное сечение жил: 120 мм2 медных проводов.

Поддерживается установка дополнительных модулей: блокировочные контакты, расцепители минимального напряжения, приводы дистанционного управления - все они унифицированы с другими устройствами серии KPRO.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов IEC 60947-2 и ГОСТ Р 50030.2. Конструкция исключает самопроизвольное включение после срабатывания - необходимо ручное восстановление. Все детали выполнены из огнеупорных материалов, что повышает пожаробезопасность.

Преимущества

• Регулируемые уставки термомагнитного расцепителя - можно точно настроить порог срабатывания под конкретную нагрузку.
• Компактный корпус - экономит место в шкафу при одновременной высокой пропускной способности.
• Унифицированные аксессуары - позволяют легко заменить или доработать функционал без изменения основного устройства.
• Высокая механическая прочность - рассчитан на многократные операции включения/отключения без потери характеристик.

Ограничения применения

Не применяется в условиях:

• температуры окружающей среды ниже –25 C или выше +60 C - возможна потеря точности срабатывания;
• высокой запылённости без дополнительной герметизации - IP-защита не указана, значит, не подходит для открытых площадок;
• постоянных вибраций без демпферов - риск выхода из строя контактной системы;
• работы с постоянным током выше 440 В - устройство рассчитано только на переменный ток.

Примеры использования

• Защита главного ввода в цеховой распределительный щит с нагрузкой 250–320 А.
• Отключение крупного насоса или компрессора при перегреве или скачке тока.
• Стартовая защита конвейера с двигателем 160–200 кВт.
• Щиты управления технологическими линиями в пищевой, химической и металлургической промышленности.

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока - для 320 А рекомендовано сечение не менее 95 мм2 меди.
• При использовании в системах с частыми пусками (например, лифты, прессы) убедитесь, что уставка теплового расцепления не слишком чувствительна - иначе будут ложные отключения.
• Для удалённого контроля состояния используйте дополнительные контакты - они совместимы с PLC и SCADA-системами.
• Замена автомата ВА50-39Про S2 должна выполняться аналогичной моделью - другие типы (например, ВА50-39 без “Про”) имеют отличную эргономику и габариты.
