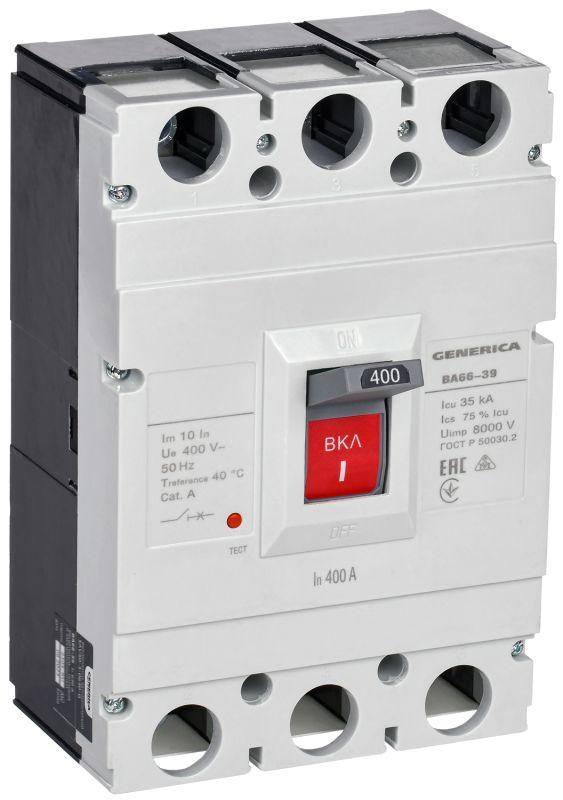

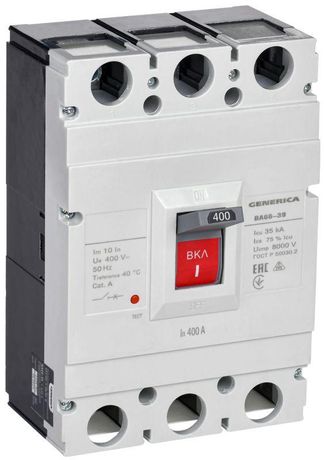

Выключатель автоматический ВА66-39 3Р 400А 35кА | SAV50-3-0400-G GENERICA IEK

Автоматический выключатель ВА66-39 от GENERICA - трёхполюсный аппарат в литом корпусе с номинальным током 400 А и отключающей способностью 35 кА. Предназначен для защиты и коммутации мощных электрических цепей в промышленных объектах, где требуется надёжное отключение при перегрузках и КЗ.

Назначение и область применения

Выключатель ВА66-39 используется для защиты электрических цепей от перегрузок и коротких замыканий, а также для ручного включения и отключения нагрузки. Применяется в распределительных щитах промышленных предприятий, на производствах с высокой мощностью оборудования - например, на станках, конвейерах, системах вентиляции и насосных станциях. Подходит для работы в сетях с напряжением до 690 В переменного тока.

Технические характеристики

• Тип: Выключатель автоматический в литом корпусе
• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА
• Номинальное напряжение: 690 В
• Тип расцепителя: Электромагнитный + тепловой (двухступенчатая защита)
• Степень защиты IP: IP30 (защита от доступа пальцами и твёрдых предметов >1 мм, без защиты от воды)
• Диапазон настройки защиты от перегрузки: 4000 А (настраивается на максимальный ток срабатывания, соответствует предельной нагрузке)
• Конструкция: Стационарный - устанавливается жестко, не предназначен для выдвижения
• Привод: Ручной - управление осуществляется через ручку-переключатель
• Способ монтажа: На монтажную плату (фиксация болтами на металлической плите или DIN-рейке с адаптером)
• Подключение: Винтовые зажимы для силовых проводов
• Защита по минимальному напряжению: Да - отключает при снижении напряжения ниже порогового значения
• Моторный привод: Возможен опционально (не встроен, требует доп. комплекта)
• Вспомогательные контакты: Отсутствуют - нельзя подключить сигнализацию или удалённое управление без внешних модулей

Совместимость и монтаж

Выключатель ВА66-39 монтируется на монтажную плату - необходимо обеспечить прочное крепление с помощью болтов. Для установки на DIN-рейку потребуется специальный переходной кронштейн, который не входит в комплект. Подключение силовых проводов выполняется через винтовые зажимы - рекомендуется использовать медные многожильные или одножильные провода сечением до 185 мм2. Убедитесь, что посадочные отверстия совпадают с габаритами аппарата - размеры фиксации соответствуют стандарту IEC 60947-2.

Безопасность и стандарты

Выключатель ВА66-39 соответствует требованиям международного стандарта IEC 60947-2 для низковольтных выключателей. Защита IP30 исключает случайный контакт с токоведущими частями, но не защищает от влаги - применение возможно только внутри закрытых щитов. Наличие защиты по минимальному напряжению повышает безопасность при аварийных просадках сети.

Преимущества

• Высокая отключающая способность (35 кА) позволяет работать в условиях сильных КЗ, типичных для промышленных сетей
• Двухступенчатый расцепитель (электромагнитный + тепловой) обеспечивает точную защиту как от кратковременных перегрузок, так и от сверхтоков
• Устойчивость к колебаниям напряжения благодаря функции защиты по минимуму
• Литой корпус обеспечивает механическую прочность и долговечность
• Возможность установки моторного привода для автоматизации процессов

Ограничения применения

• Не предназначен для установки на открытом воздухе - степень защиты IP30 не защищает от влаги и пыли
• Отсутствие встроенных вспомогательных контактов ограничивает возможность интеграции в системы АСУ ТП без дополнительных модулей
• Фиксированная конструкция (стационарный тип) не позволяет легко демонтировать устройство без отключения питания
• Номинальный ток 400 А требует использования кабелей большого сечения - не подходит для слаботочных или бытовых систем
• Ручное управление - не поддерживает дистанционное включение/отключение без моторного привода

Примеры использования

• Главный входной автомат в промышленном щите цеха с мощными двигателями
• Защита линии питания конвейерной системы с суммарной нагрузкой около 350–400 А
• Коммутационный аппарат в распределительном пункте на заводе с напряжением 400–690 В
• Щитовая защита насосной станции с несколькими крупными насосами

Практические советы

• Перед монтажом проверьте соответствие сечения кабеля и номинала автомата - для 400 А используйте кабель сечением не менее 120–185 мм2
• Из-за отсутствия вспомогательных контактов, если нужна сигнализация состояния, установите отдельный реле контроля положения
• При использовании моторного привода - заказывайте его сразу, чтобы избежать переделки шкафа
• Не применяйте в помещениях с повышенной влажностью, даже если щит герметичен - IP30 недостаточно
• Проверяйте момент затяжки винтов - переусердствовать нельзя, можно повредить контактные поверхности
• ВА66-39 от GENERICA совместим с другими изделиями серии ВА66 - запасные части и аксессуары взаимозаменяемы
