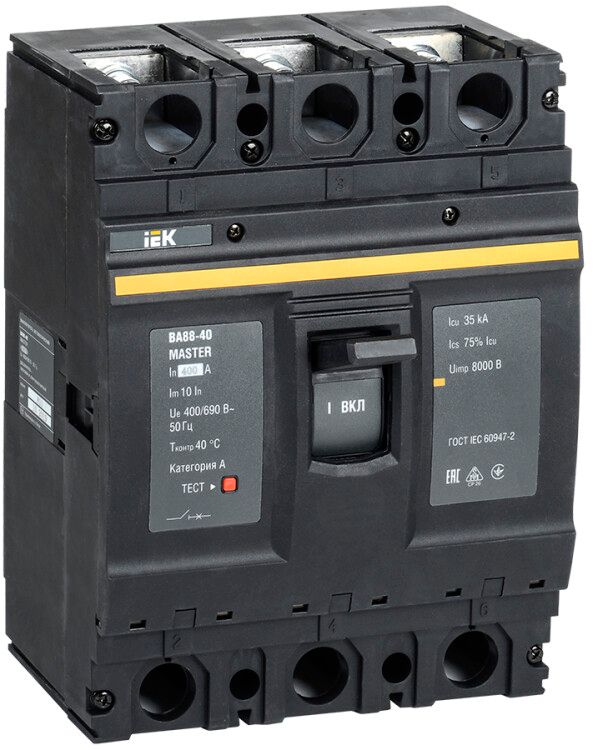

Автоматический выключатель ВА88-40 3Р 400А 35кА MASTER IEK - SVA50-3-0400-02

Автоматический выключатель ВА88-40 от IEK - трёхполюсное устройство в литом корпусе с номинальным током 400 А и отключающей способностью 35 кА. Предназначен для защиты мощных электрических сетей от перегрузок, коротких замыканий и просадок напряжения, применяется в промышленных распределительных щитах и на крупных потребителях.

Назначение и область применения

Автоматический выключатель ВА88-40 защищает силовые цепи переменного тока частотой 50 Гц с напряжением до 400 В. Он обеспечивает безопасную работу оборудования при аварийных ситуациях: перегреве проводников, внезапных скачках тока или падении напряжения ниже допустимого уровня. Устройство используется в системах питания промышленных станков, конвейеров, насосных групп, компрессоров и других нагрузок мощностью до 250–300 кВт. Подходит для установки в распределительных щитах высокой надёжности, где требуется точная и быстрая реакция на аварии.

Технические характеристики

• Род тока: переменный (AC), 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 400 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен отключить ток короткого замыкания до 35 тысяч ампер
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для КЗ)
• Уставка магнитного расцепления: 10×I_n = 4000 А - срабатывает при токе, в 10 раз превышающем номинальный
• Уставка тепловой защиты: 4000 А - максимальный ток, при котором расцепитель сработает через определённое время (не является порогом срабатывания, а предельным значением регулировки)
• Степень защиты: IP30 - защита от доступа пальцев и твёрдых предметов, но не от воды
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +60 C, устойчив к влажности и запылённости в закрытых помещениях
• Способ монтажа: на монтажную плату (панель) - требует фиксации в специальной рамке или креплении на DIN-рейку
• Подключение силовой цепи: винтовые зажимы - подходят для медных жил сечением до 120 мм2
• Индикация состояния: есть - положение рычага показывает включен/выключен
• Тип привода: рычажковый - ручное управление, возможна дистанционная коммутация через моторный привод
• Моторный привод: да - позволяет удалённо включать/отключать выключатель без физического доступа
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже установленного порога
• Срок службы: 15 лет
• Механическая износостойкость: 4000 циклов включения/отключения
• Конструкция: встраиваемое устройство - не имеет собственного корпуса, монтируется внутрь шкафа
• Количество переключающих контактов: 0 - не имеет вспомогательных контактов для сигнализации

Совместимость и монтаж

Автоматический выключатель ВА88-40 совместим с DIN-рейками типа TS35/7,5 и TS35/15. Для монтажа требуется установка в специальный крепёжный модуль, входящий в комплект серии MASTER. Винтовые зажимы рассчитаны на одножильные и многожильные провода сечением 16–120 мм2. Перед подключением необходимо затянуть болты моментом 10–12 Нм - слабое крепление вызывает нагрев, слишком сильное - повреждает контакт. Моторный привод подключается к клеммам управления, расположенным на боковой стенке устройства. Обязательно проверьте соответствие посадочных габаритов перед установкой - размеры соответствуют стандарту IEC 60947-2.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Защита от минимального напряжения исключает самопроизвольное включение после восстановления питания, что важно для безопасности технологических процессов. Конструкция выполнена из самозатухающего полимера, не поддерживающего горение. Сертифицирован для работы в условиях повышенной влажности и колебаний температуры, характерных для промышленных помещений в России и странах СНГ.

Преимущества

• Высокая отключающая способность (35 кА) - подходит для сетей с большими токами КЗ, например, рядом с трансформаторными подстанциями
• Комбинированная защита - сочетание теплового и электромагнитного расцепителей обеспечивает точную адаптацию под реальные условия нагрузки
• Возможность установки моторного привода - позволяет реализовать автоматизацию и дистанционное управление без изменения основной схемы
• Широкий диапазон рабочих температур - надёжно функционирует даже в неотапливаемых ангарах зимой
• Долгий срок службы и механическая прочность - 4000 циклов обеспечивают долгую эксплуатацию без замены

Ограничения применения

• Не предназначен для постоянной работы при напряжении выше 400 В - использование в сетях 690 В невозможно
• IP30 не обеспечивает защиту от влаги - нельзя использовать во влажных средах без дополнительной герметизации шкафа
• Отсутствуют вспомогательные контакты - нельзя подключить сигналы “вкл./выкл.” к системам контроля без внешних модулей
• Тепловой расцепитель не регулируется в широком диапазоне - уставка фиксирована на 4000 А, что делает его непригодным для нагрузок менее 300 А
• Требуется профессиональный монтаж - неверная затяжка клемм или неправильная установка на рейку могут привести к отказу

Примеры использования

• Главный ввод в промышленный цех с мощностью 200–300 кВт
• Щит питания группы станков с ЧПУ
• Распределительный пункт на заводе с высоким уровнем токов КЗ
• Система бесперебойного питания (UPS) большой мощности
• Контур управления насосной станцией с автоматическим отключением при падении напряжения

Практические советы

• Выбирая ВА88-40, убедитесь, что расчетный ток КЗ в вашей сети не превышает 35 кА - иначе устройство не справится
• Если нужна сигнализация состояния, используйте внешние реле или модули расширения - сам выключатель не имеет вспомогательных контактов
• При использовании моторного привода подключите питание 24 В постоянного тока - стандартный интерфейс для таких приводов
• Не устанавливайте выключатель вблизи источников тепла - перегрев снизит эффективность теплового расцепителя
• Проверяйте состояние винтовых зажимов каждые 6–12 месяцев - особенно в условиях вибраций
• Для замены - используйте оригинальные комплектующие от IEK; сторонние детали могут нарушить сертификат и гарантию
