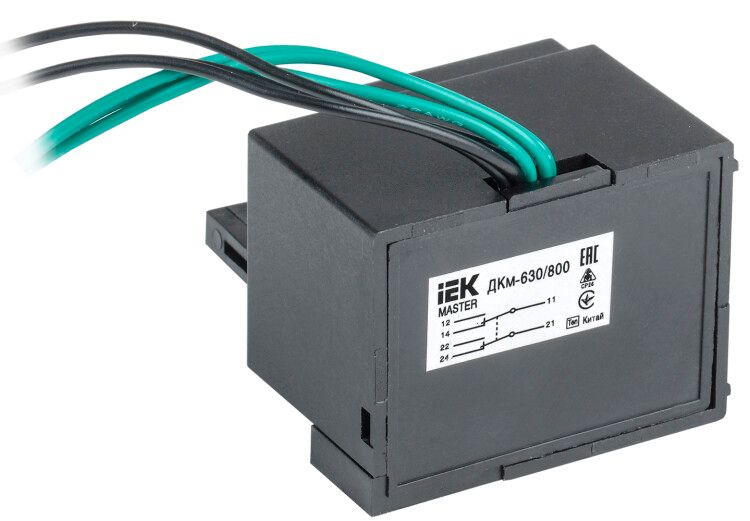

Контакт дополнительный ДКм-630/800 (ДКм-40) MASTER IEK | SVA70D-DK-1-02

Контакт дополнительный ДКм-630/800 (ДКм-40) от IEK используется для передачи сигнала о состоянии силовых контактов автоматических выключателей серии MASTER - включено или отключено. Этот компонент обеспечивает контроль и управление в системах автоматизации, где важно знать реальное положение аппарата, даже если основной цепи нет.

Назначение и область применения

Контакт дополнительный ДКм-630/800 (ДКм-40) устанавливается на автоматические выключатели серии MASTER для передачи информации о положении их главных контактов. Он не коммутирует нагрузку, а лишь формирует сигнал - например, для индикации, управления логикой ПЛК или включения световой сигнализации. Применяется в распределительных щитах, на производстве, в системах автоматизации зданий и на объектах с требованием удалённого контроля состояния оборудования.

Технические характеристики

• Номинальное напряжение: 220–240 В - подходит для стандартных сетей переменного тока в быту и промышленности;
• Номинальный рабочий ток: 1,5 А - ограниченная мощность, предназначена только для слаботочных цепей управления и сигнализации;
• Количество нормально открытых (НО) контактов: 1 - один замыкающий контакт, активируется при срабатывании автомата;
• Количество переключающих контактов: 2 - включает один НО и один НЗ (нормально закрытый), что позволяет фиксировать оба состояния - “вкл” и “выкл”;
• Род тока: AC/DC - работает как в сети переменного, так и постоянного тока;
• Температурный диапазон: –40…+60 C - надёжно функционирует в холодных и жарких условиях, включая неотапливаемые помещения и улицу;
• Срок службы: 15 лет - рассчитан на длительную эксплуатацию без обслуживания;
• Тип подключения: винтовое - удобно для подключения проводов сечением до 2,5 мм2;
• Способ монтажа: фронтальный - устанавливается прямо на лицевую панель выключателя, не требует внутреннего доступа.

Совместимость и монтаж

Контакт дополнительный ДКм-630/800 (ДКм-40) совместим исключительно с автоматическими выключателями серии MASTER от IEK. Установка происходит путём защёлкивания на фронтальном креплении корпуса автомата - аналогично заводскому модулю. Подключение выполняется через винтовые зажимы: к каждому контакту подводится отдельный провод. Для правильной работы необходимо соблюдать полярность при использовании в цепях постоянного тока. Монтаж возможен только при отключенном питании и после демонтажа крышки выключателя, если требуется доступ к механизму.

Безопасность и стандарты

Контакт дополнительный ДКм-630/800 (ДКм-40) соответствует требованиям ГОСТ Р 50030.2 и международным стандартам IEC 60947-5-1 для устройств управления и сигнализации. Не содержит опасных материалов, безопасен при работе в пределах указанных параметров. Не предназначен для защиты от перегрузок или КЗ - только для передачи сигнала.

Преимущества

• Универсальность: работает с переменным и постоянным током, поддерживает два типа контактов (НО + НЗ);
• Высокая долговечность: срок службы 15 лет снижает затраты на замену;
• Простота установки: фронтальный монтаж не требует доработки шасси или специальных инструментов;
• Стабильность контакта: винтовое соединение надёжно удерживает провода даже при вибрациях;
• Широкий температурный диапазон: позволяет использовать в суровых климатических условиях.

Ограничения применения

• Не применяется с другими сериями автоматов - только с MASTER от IEK;
• Максимальный ток 1,5 А запрещает использование для питания нагрузок выше 330 Вт (при 220 В);
• Не имеет степени защиты IP - не допускается установка во влажных или пыльных средах без дополнительной герметизации;
• Не является автономным устройством - зависит от механического положения автомата; при повреждении основного контакта сигнал будет некорректным.

Примеры использования

• Подключение к индикатору “Включено” на щите управления - светодиод горит, когда автомат замкнут;
• Связь с ПЛК для логики “если выключатель отключён - остановить конвейер”;
• Автоматическое оповещение при отключении питания на насосной станции;
• Система учёта времени работы оборудования - сигнал с контакта записывается в журнал событий.

Практические советы

• При подключении используйте провода сечением 0,5–2,5 мм2 - слишком толстые не войдут в зажим, тонкие могут плохо фиксироваться;
• Проверьте соответствие модели автомата: ДКм-630/800 (ДКм-40) подходит только к выключателям серии MASTER, а не к другим линейкам IEK;
• При монтаже в щитах с высокой вибрацией дополнительно зафиксируйте провода хомутами - винты могут ослабнуть;
• Не используйте этот контакт для управления реле большой мощности - он не рассчитан на такие нагрузки;
• При необходимости замены - отключите питание, извлеките старый контакт и вставьте новый до характерного щелчка.
