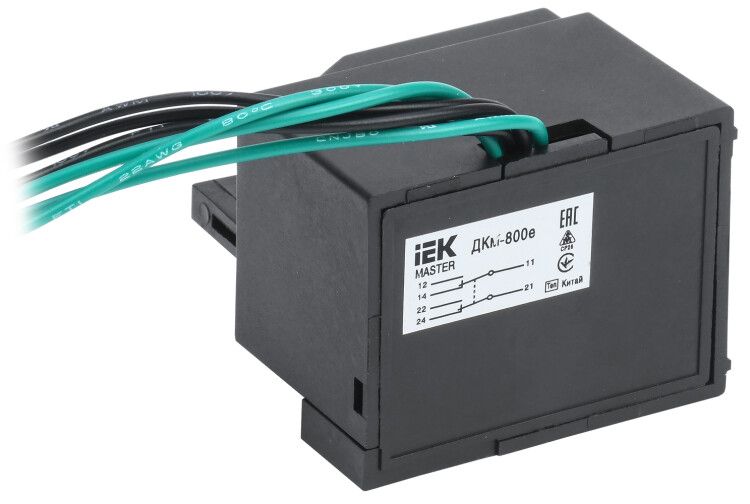

Контакт дополнительный ДКм-800е (ДКм-40) для ВА88-40 MASTER с электронным расцепителем - SVA71D-DK-1-02 IEK

Контакт дополнительный ДКм-800е (ДКм-40) с электронным расцепителем от IEK используется для передачи сигнала о состоянии силовых контактов автоматических выключателей серии MASTER - включено или отключено. Этот компонент обеспечивает контроль и управление в системах автоматизации, где важна точная фиксация положения аппарата.

Назначение и область применения

Контакт дополнительный ДКм-800е (ДКм-40) с электронным расцепителем предназначен для передачи информации о положении главных контактов автоматического выключателя ВА88 MASTER. Он позволяет удалённо определять, находится ли выключатель во включенном или отключенном состоянии - это необходимо для систем управления, сигнализации, логики автоматики и диагностики отказов.

Подходит для использования в щитах управления, на производстве, в энергообъектах, на конвейерах, насосных станциях и других местах, где требуется контроль состояния коммутационной аппаратуры.

Технические характеристики

• Номинальное напряжение: 230/400 В - работает в сетях переменного и постоянного тока с этими значениями
• Номинальный рабочий ток: 1,5 А - допустимый ток через контакты при нормальной нагрузке
• Количество нормально открытых (НО) контактов: 1 - один замыкающий контакт для сигнализации
• Количество переключающих контактов: 2 - два контакта, которые меняют состояние одновременно с основным выключателем (один НО, один NC)
• Род тока: Переменный / Постоянный - совместим с обоими типами тока
• Температурный диапазон: от -40 до +60 C - устойчив к экстремальным температурам, подходит для холодных и жарких помещений
• Способ монтажа: Фронтальная установка - крепится прямо на корпус выключателя, не требует внутренней сборки
• Тип подключения: Винтовое соединение - надёжное и проверенное крепление проводов
• Срок службы: 15 лет - долговечность при соблюдении условий эксплуатации

Совместимость и монтаж

Контакт дополнительный ДКм-800е (ДКм-40) с электронным расцепителем совместим исключительно с автоматическими выключателями серии MASTER от IEK. Установка происходит фронтально - устройство защёлкивается на специальный посадочный участок на лицевой панели выключателя. Подключение осуществляется через винтовые зажимы, что позволяет использовать провода сечением до 2,5 мм2.

Не рекомендуется устанавливать этот контакт на другие модели выключателей - даже если они внешне похожи, механическая и функциональная совместимость не гарантирована.

Безопасность и стандарты

Произведён в соответствии с требованиями международных стандартов на устройства управления и защиты. Соответствие подтверждено сертификацией IEK для работы в промышленных условиях. Электронный расцепитель обеспечивает быстрое и надёжное переключение контактов без задержек, снижает риск ложных сигналов.

Преимущества

• Высокая надёжность механической связи с выключателем - контакт точно повторяет положение силовых элементов
• Универсальность по роду тока - можно применять как в AC, так и DC цепях
• Долгий срок службы - 15 лет при штатных режимах работы
• Простота монтажа - фронтальное крепление не требует демонтажа выключателя
• Стабильная работа в широком диапазоне температур - подходит для уличных и неотапливаемых щитовых

Ограничения применения

• Не предназначена для коммутации мощных нагрузок - максимальный ток 1,5 А, только для сигнальных цепей
• Совместима только с выключателями серии MASTER - не подходит для аналогов других брендов
• Не имеет встроенной защиты от перегрузок или КЗ - применяется только как вспомогательный элемент
• Не следует использовать в средах с высокой запылённостью без дополнительной герметизации - хотя IP-класс не указан, внешняя защита не предусмотрена

Примеры использования

• Сигнализация включения/отключения станка на пульте управления
• Логика аварийного отключения в системе конвейера - при срабатывании автомата выдаётся сигнал останова
• Интеграция в SCADA-систему для мониторинга состояния оборудования
• Автоматическое включение резервного питания после отключения основного автомата

Практические советы

• При монтаже убедитесь, что контакт плотно зафиксирован - слабое крепление вызывает ложные срабатывания
• Проверьте соответствие типа выключателя: только ВА88 MASTER, иначе контакт не будет работать
• Для подключения используйте изолированные провода с хорошим обжимом - винтовые зажимы чувствительны к плохому контакту
• Не подключайте к этому контакту реле или катушки с током выше 1,5 А - возможен выход из строя
• При использовании в условиях повышенной влажности или пыли рассмотрите возможность установки в закрытую щитовую или с дополнительной защитой
