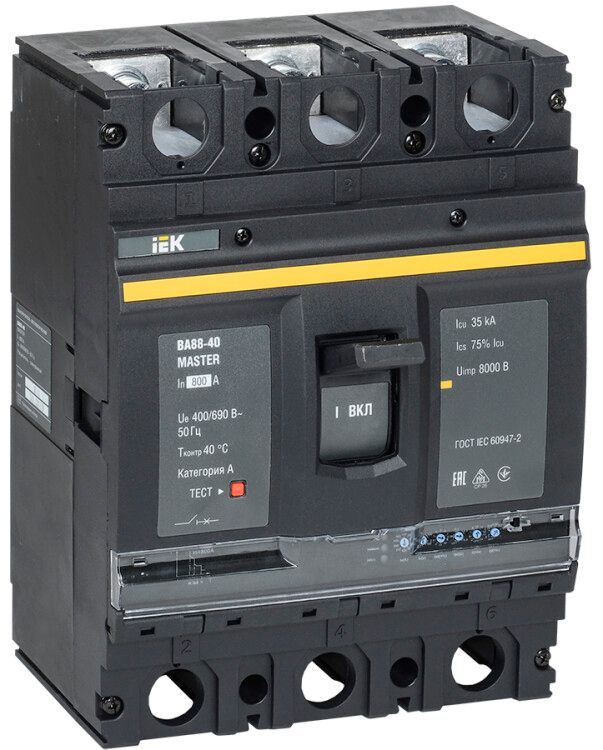

Автоматический выключатель ВА88-40 3Р 800А 35кА MASTER с электрон. расц. IEK - SVA51-3-0800-02

Автоматический выключатель ВА88-40 с электронным расцепителем от IEK - это надёжное устройство для защиты мощных трёхфазных сетей на 400 В переменного тока. Выполнен в литом корпусе, рассчитан на номинальный ток 800 А и отключающую способность 35 кА. Подходит для промышленных объектов, где требуется точная настройка защиты и высокая отказоустойчивость.

Назначение и область применения

Автоматический выключатель ВА88-40 используется для защиты электрических цепей от:

• токов перегрузки - когда нагрузка превышает допустимую длительно;
• коротких замыканий - при внезапном росте тока до аварийных значений;
• снижения напряжения ниже безопасного уровня - предотвращает повреждение оборудования при просадках сети.

Область применения: промышленные предприятия, энергообъекты, крупные производственные линии, насосные станции, системы вентиляции и кондиционирования. Устройство устанавливается в щитовые помещения с контролируемым доступом.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен отключить даже самые большие токи КЗ в промышленных сетях
• Тип расцепителя: электронный - позволяет точно настраивать пороги срабатывания и диагностировать состояние сети
• Уставка магнитного расцепления: 10 In (8000 А) - срабатывает при кратковременных импульсах тока, исключая ложные срабатывания
• Диапазон настройки защиты от перегрузки: 1600–9600 А - можно адаптировать под конкретную нагрузку, даже выше номинала устройства
• Степень защиты: IP30 - защищён от предметов больше 2,5 мм, но не от воды; требует установки в закрытые щиты
• Климатическое исполнение: УХЛ3 - работает при температурах от –40 C до +60 C, подходит для холодных и жарких регионов
• Способ монтажа: на монтажную плату - фиксируется болтами на металлическом основании, не имеет DIN-рейки
• Подключение силовой цепи: винтовое - требует качественного затягивания клемм
• Срок службы: 15 лет
• Механическая износостойкость: 4000 циклов включения/выключения
• Индикация: есть - показывает положение контакта (вкл./выкл.) и сигналы срабатывания
• Моторный привод: да - позволяет удалённо включать/отключать устройство через внешний управляемый привод
• Защита по минимальному напряжению: да - отключает цепь при падении напряжения ниже заданного порога

Совместимость и монтаж

Автоматический выключатель ВА88-40 монтируется на специализированную монтажную плиту, а не на DIN-рейку. Для правильной установки необходимо:

• обеспечить прочное крепление на плите с соблюдением моментов затяжки болтов (не менее 10 Нм);
• использовать медные провода сечением не менее 120 мм2 для входа/выхода;
• сохранить зазоры между устройствами - минимум 50 мм с боков и сверху для теплоотвода;
• при использовании моторного привода подключить управляющие цепи согласно схеме в руководстве - напряжение питания привода 24…230 В AC/DC.

Не рекомендуется использовать в условиях повышенной влажности без дополнительной герметизации щита. Электронный расцепитель чувствителен к помехам - прокладывайте управляющие кабели отдельно от силовых.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-2. Обеспечивает класс отключения C (для промышленных нагрузок). Защита от минимального напряжения и электронный расцепитель повышают безопасность при работе с дорогостоящим оборудованием. Устройство не содержит опасных веществ в соответствии с RoHS.

Преимущества

• Высокая точность настройки защиты - электронный расцепитель позволяет гибко изменять пороги срабатывания без замены компонентов
• Гибкость в применении - диапазон настройки перегрузки до 9600 А позволяет использовать устройство даже при нагрузках выше номинала
• Удалённое управление - наличие моторного привода обеспечивает интеграцию в систему АСУ ТП
• Долгий срок службы - 15 лет при условии соблюдения условий эксплуатации
• Широкий температурный диапазон - работает в суровых климатических условиях, включая северные регионы

Ограничения применения

• Не предназначена для установки на DIN-рейку - требует специальной монтажной платы
• Степень защиты IP30 - нельзя использовать в открытых или влажных местах без дополнительной защиты щита
• Электронный расцепитель требует стабильного питания - при отключении вспомогательного напряжения функция защиты может временно отключиться
• Не имеет переключающих контактов - не может использоваться как коммутирующее устройство для управления нагрузкой
• Высокая стоимость по сравнению с термомагнитными аналогами - целесообразен только там, где нужна точная настройка и дистанционное управление

Примеры использования

• Главный ввод в промышленном цехе с мощностью более 500 кВт
• Щитовая на насосной станции с несколькими двигателями по 200–300 кВт
• Система бесперебойного питания (UPS) средней и большой мощности
• Конвейерные линии с частотниками и частыми пусками двигателей
• Центры обработки данных с резервированием питания

Практические советы

• При настройке защиты от перегрузки - выбирайте уставку на 10–15% выше максимального рабочего тока нагрузки, чтобы избежать ложных срабатываний
• Проверяйте затяжку винтов клемм каждые 6–12 месяцев - особенно после первых 100 циклов работы
• Для моторного привода используйте источник питания с фильтрами - скачки напряжения могут вызвать сбои в работе электронного модуля
• При установке рядом с частотными преобразователями - экранируйте управляющие кабели и прокладывайте их на расстоянии не менее 30 см от силовых
• Не забудьте подключить сигнализацию срабатывания - она позволит оперативно реагировать на аварии
