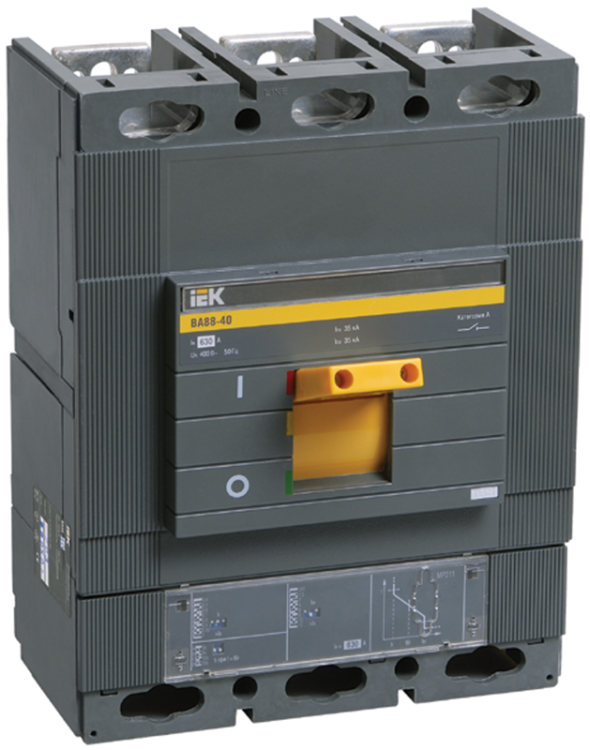

Выключатель автоматический 3п 800А 35кА ВА 88-40 электр. расцеп. MP 211 KARAT IEK SVA51-3-0800 SVA51-3-0800;SVA51-3-0800-R SVA51-3-0800-R

Автоматический выключатель 3-полюсный 800А 35кА с электронным расцепителем MP 211 серия ВА88-40 - устройство для защиты мощных электрических цепей от перегрузок, коротких замыканий и просадок напряжения. Произведён бренда IEK, артикулы sva51-3-0800 и sva51-3-0800-r, предназначен для стационарной установки в распределительных щитах промышленных объектов.

Назначение и область применения

Автоматический выключатель 3-полюсный 800А 35кА с электронным расцепителем MP 211 серия ВА88-40 используется для защиты силовых цепей переменного тока с номинальным напряжением до 400 В. Подходит для коммутации и аварийного отключения в системах с большими токами: главные вводы, шины распределения, питание крупных двигателей, конвейеров, компрессоров, сварочных установок и других промышленных потребителей. Применяется в условиях жесткой эксплуатации благодаря широкому диапазону рабочих температур.

Технические характеристики

• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальное напряжение: 400 В
• Номинальная отключающая способность: 35 кА - способен безопасно отключить ток короткого замыкания до этого значения
• Род тока: переменный (AC)
• Тип расцепителя: электронный - обеспечивает точную и стабильную защиту без зависимости от внешних факторов
• Диапазон регулировки срабатывания при КЗ: 1200–9600 А - можно задать порог отключения в 1,5–12 раз выше номинала
• Уставка магнитного расцепления: (1,5–12) In - настраивается через DIP-переключатели
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, но не от пыли и воды
• Конструктивное исполнение: стационарное - монтируется на плату, не является вставным
• Тип изделия: выключатель автоматический в литом корпусе - прочная герметичная конструкция
• Способ монтажа: монтажная плата - крепится болтами к металлической или изолирующей поверхности
• Климатическое исполнение: УХЛ3 - работает при температурах от -60 до +40 C, допустима повышенная влажность
• Моторный привод: да - возможность подключения привода для дистанционного управления
• Защита по минимальному напряжению: да - отключается при падении напряжения ниже допустимого уровня
• Вид привода: ручной - есть рычаг для ручного включения/отключения
• Вспомогательные контакты: 0 - не имеет сигнализационных или блокировочных контактов

Совместимость и монтаж

Автоматический выключатель 3-полюсный 800А 35кА с электронным расцепителем MP 211 серия ВА88-40 монтируется на монтажную плиту с использованием крепёжных отверстий. Для работы необходимо обеспечить свободный доступ к передней панели для настройки DIP-переключателей. Нельзя использовать в ящиках с плотной закупоркой - нужен воздушный зазор для теплоотвода. Совместим с шинами и кабелями сечением, соответствующим току 800 А. Моторный привод подключается дополнительно - он не встроен, но предусмотрен конструкцией. Отсутствие вспомогательных контактов исключает возможность удалённой сигнализации состояния - если нужны контактные сигналы, следует выбрать другую модель.

Безопасность и стандарты

Автоматический выключатель 3-полюсный 800А 35кА с электронным расцепителем MP 211 серия ВА88-40 соответствует ГОСТ Р 50030.2. Электронный расцепитель не требует внешнего питания - получает энергию от токов нагрузки через внутренние трансформаторы. Это делает его работоспособным даже при однополярном питании (если хотя бы одна фаза под напряжением) и при токе нагрузки более 15% от номинала. Такой подход повышает отказоустойчивость системы.

Преимущества

• Высокая точность срабатывания - электронный расцепитель MP 211 реагирует на ток точно по заданной уставке, без влияния температуры окружающей среды
• Широкий диапазон настройки - возможна адаптация под любые типы нагрузок, от слаботочных цепей до массивных двигателей
• Надёжность при низком напряжении - защита сохраняет работоспособность даже при значительных просадках напряжения
• Поддержка дистанционного управления - наличие моторного привода позволяет интегрировать выключатель в системы автоматизации
• Работа в экстремальных температурах - от -60 C до +40 C позволяет применять в холодильных камерах, на открытых площадках, в суровых климатических зонах

Ограничения применения

• Не предназначен для установки в помещениях с высокой запылённостью или влажностью - степень защиты IP20 не предохраняет от попадания пыли и жидкости
• Отсутствие вспомогательных контактов - нельзя получить сигналы “включен”, “отключен” или “сработал” без дополнительных решений
• Требуется ручная настройка - все уставки задаются через DIP-переключатели; нет интерфейса связи с SCADA или HMI
• Не подходит для малых токов - эффективная работа начинается при нагрузке ≥15% от 800 А (≥120 А); при меньших токах защита может не сработать
• Стационарная конструкция - невозможно заменить без демонтажа всей сборки; не совместим со стандартными DIN-рейками

Примеры использования

• Главный ввод в промышленном цехе с мощностью 500 кВт и более
• Щит питания группы асинхронных двигателей на конвейере
• Распределительный пункт на холодильной установке с частотниками
• Централизованная система управления насосными станциями
• Энергообъекты в регионах с суровым климатом (Сибирь, Дальний Восток)

Практические советы

• При выборе уставок убедитесь, что максимальный ток нагрузки не превышает 90% от 800 А - это продлит срок службы контактов
• Настройте уставку короткого замыкания так, чтобы она была выше пускового тока самого мощного оборудования - иначе будут ложные срабатывания
• Обеспечьте достаточное охлаждение вокруг устройства - особенно при работе на пределе 800 А
• Если нужна сигнализация срабатывания - используйте внешнее реле контроля или выберите аналог с вспомогательными контактами
• Проверьте соответствие сечения кабелей и шин - для 800 А рекомендуются медные проводники от 185 мм2 и выше
• При монтаже соблюдайте момент затяжки крепёжных болтов - указан в документации производителя, переусердствовать опасно
