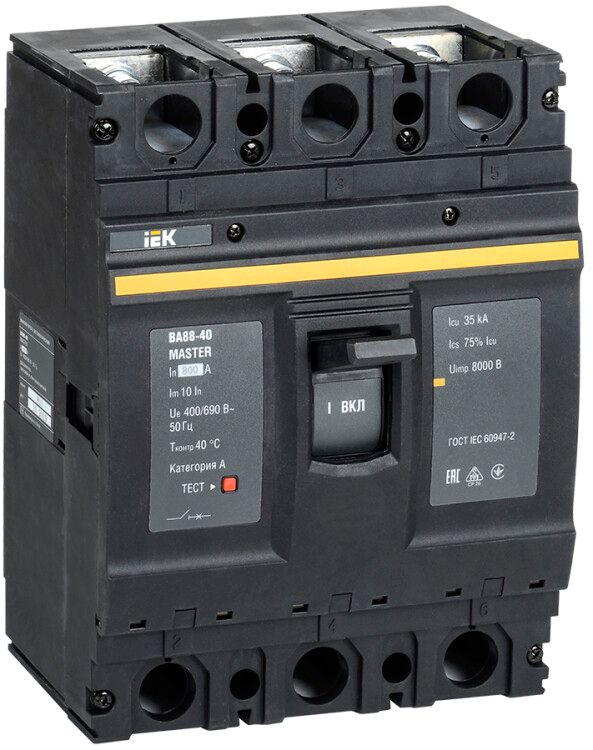

Автоматический выключатель ВА88-40 3Р 800А 35кА MASTER IEK - SVA50-3-0800-02

Автоматический выключатель ВА88-40 от IEK - трёхполюсное устройство с номинальным током 800 А и отключающей способностью 35 кА, предназначено для надёжной защиты мощных электросетей переменного тока. Устройство выполнено в литом корпусе, рассчитано на длительную работу в суровых условиях и совмещает функции коммутации и защиты.

Назначение и область применения

Автоматический выключатель ВА88-40 защищает электрооборудование от повреждений, вызванных:

• токами перегрузки - когда нагрузка превышает допустимую продолжительное время;
• короткими замыканиями - внезапными скачками тока до 35 кА;
• снижением напряжения ниже безопасного уровня - благодаря встроенной защите по минимальному напряжению.

Подходит для использования в промышленных распределительных щитах, на входе крупных потребителей: заводских линий, насосных станций, систем вентиляции, конвейеров и других объектов с высокой мощностью. Применяется там, где требуется гарантированное отключение при аварии и устойчивая работа в широком диапазоне температур.

Технические характеристики

• Род тока: переменный (AC), частота 50 Гц
• Номинальное напряжение: 400 В
• Номинальный ток: 800 А
• Количество полюсов: 3
• Номинальная отключающая способность: 35 кА - способен безопасно прервать максимальный ток КЗ этого значения
• Тип расцепителя: термомагнитный - сочетание теплового (для перегрузок) и электромагнитного (для КЗ) срабатывания
• Уставка магнитного расцепления: 10 In - сработает при токе 8000 А (10 × 800 А)
• Уставка защиты от перегрузки: 8000 А - предельное значение, при котором сработает тепловой элемент; фактически регулируется в пределах 800–8000 А
• Степень защиты: IP30 - защита от доступа проволоки (>2,5 мм) и твердых предметов, но не от воды
• Диапазон рабочих температур: от –40 C до +60 C - работает даже в холодных складах и жарких цехах
• Климатическое исполнение: УХЛ3 - умеренно холодный и влажный климат, в закрытых помещениях
• Механическая износостойкость: 4000 циклов включения/выключения
• Срок службы: 15 лет при соблюдении условий эксплуатации
• Индикация состояния: да - положение рычага показывает включен/отключен
• Тип привода: электрический - позволяет удалённо управлять через внешние устройства
• Мotorный привод: да - можно подключить двигатель для дистанционного включения/отключения
• Тип подключения: винтовые зажимы - надёжное механическое соединение с шинами и кабелями
• Количество вспомогательных контактов: 0 - не имеет встроенного сигнализирующего контракта, требует внешних модулей при необходимости

Совместимость и монтаж

Автоматический выключатель ВА88-40 - встраиваемое устройство, монтируется на монтажную плату внутри распределительного щита. Подключение силовых проводов осуществляется через винтовые зажимы - необходимо использовать медные многожильные или одножильные кабели соответствующего сечения. Для обеспечения плотного контакта рекомендуется затягивать винты моментом, указанным в руководстве производителя.

Необходимо учесть свободное пространство вокруг аппарата для теплоотвода - особенно при работе на пределе номинала. Монтаж возможен только вертикально, согласно требованиям безопасности. Отсутствие вспомогательных контактов требует отдельного решения при необходимости передачи сигналов о состоянии автомата - например, использование внешнего контактного модуля.

Безопасность и стандарты

Выключатель соответствует требованиям международных стандартов на оборудование класса IEC 60947-2. Защита от минимального напряжения исключает самопроизвольное включение оборудования после восстановления питания - важная функция для технологических процессов. Конструкция в литом корпусе препятствует попаданию внутрь сторонних частиц, хотя степень защиты IP30 не гарантирует герметичность - не применяйте в сырых или открытых местах без дополнительной защиты.

Преимущества

• Высокая отключающая способность (35 кА) - обеспечивает безопасность даже при серьёзных авариях в сети
• Широкий диапазон рабочих температур - надёжно работает в регионах с экстремальным климатом
• Возможность дистанционного управления - совместим с motorным приводом и другими автоматическими системами
• Термомагнитный расцепитель - точная и проверенная временем защита от перегрузок и КЗ
• Долгий срок службы - 15 лет при правильной эксплуатации снижают TCO (total cost of ownership)

Ограничения применения

• Не предназначен для работы вне помещений - IP30 не защищает от влаги, пыли и агрессивной среды
• Отсутствие встроенных вспомогательных контактов - нельзя сразу получить сигнал “вкл./выкл.” без дополнительных компонентов
• Фиксированная уставка магнитного расцепления (10In) - невозможно изменить порог срабатывания при КЗ, что ограничивает гибкость на сложных участках сети
• Требуется монтаж на монтажную плиту - не поддерживает DIN-рейку, что усложняет замену в старых щитах
• Номинальное напряжение 400 В - не используется в сетях выше 690 В, несмотря на заявленную серию MASTER, которая поддерживает более высокие значения

Примеры использования

• Главный ввод в промышленный цех с суммарной нагрузкой около 500–600 кВт
• Щитовая на насосной станции водоснабжения - защита от перегрузок и проседания напряжения
• Распределительный пункт на заводе с конвейерной линией - управление через моторный привод с центральной системы контроля
• Объекты с повышенными требованиями к отказоустойчивости - энергообъекты, пищевые производства, химические предприятия

Практические советы

• Выбирая автомат ВА88-40, обязательно сверьте расчетный ток КЗ вашей сети - он не должен превышать 35 кА
• При использовании моторного привода убедитесь, что источник управления соответствует напряжению и мощности, указанной в документации
• Проверьте посадочные размеры и глубину ниши в щите - устройство требует фиксированного места на монтажной плате
• Не используйте этот аппарат в качестве основного рубильника - он не рассчитан на частое ручное включение/отключение (лимит - 4000 циклов)
• При замене аналога - учтите, что ВА88-40 от IEK отличается от других серий по форме и методу крепления, поэтому не всегда является прямой заменой
