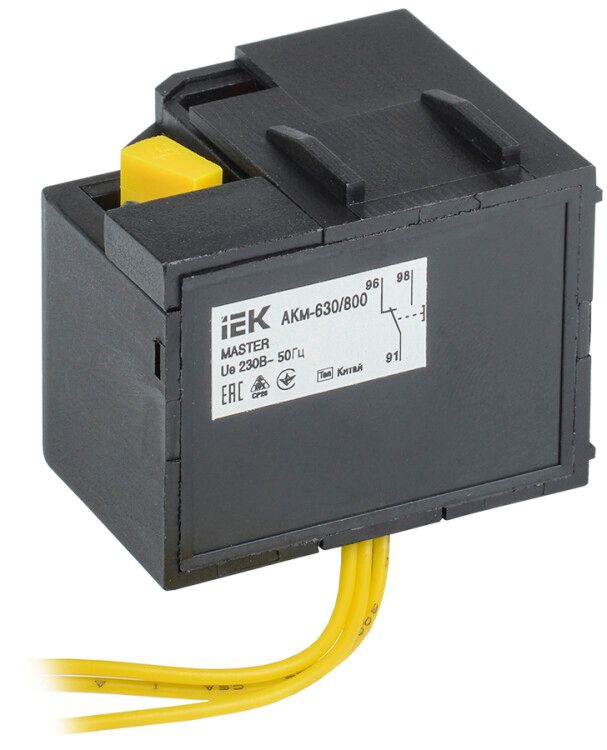

Контакт аварийный АКм-630/800 (АКм-40) MASTER IEK (ИЭК) SVA70D-AK-1-02

Контакт аварийный АКм-630/800 (АКм-40) от IEK используется для передачи сигнала о срабатывании автоматических выключателей серии MASTER - при перегрузке, КЗ, сработавшем независимом расцепителе или кнопке «ТЕСТ». Этот контакт обеспечивает надёжную связь между силовым оборудованием и системой управления или сигнализацией.

Назначение и область применения

Контакт аварийный АКм-630/800 (АКм-40) устанавливается на автоматические выключатели серии MASTER для передачи сигнала о внешнем или внутреннем срабатывании устройства. Он не управляет питанием, а лишь сообщает другим устройствам - например, пультам контроля, PLC или световой сигнализации - что произошло событие: перегрузка, короткое замыкание, срабатывание расцепителя или тестирование.

Подходит для использования в распределительных щитах промышленных объектов, на участках с высокими требованиями к безопасности: цеха, насосные станции, системы вентиляции, конвейеры.

Технические характеристики

• Тип изделия: контакт аварийный
• Род тока: переменный и постоянный (AC/DC)
• Номинальное напряжение: 230 / 400 В
• Номинальный рабочий ток: 1 А
• Количество контактов: 1 нормально замкнутый (НЗ) + 1 нормально открытый (НО)
• Общее количество переключающих контактов: 2
• Температурный диапазон: от -40 C до +60 C
• Способ монтажа: фронтальная установка
• Тип подключения: винтовые зажимы
• Срок службы: 15 лет

Совместимость и монтаж

Контакт аварийный АКм-630/800 (АКм-40) совместим исключительно с автоматическими выключателями серии MASTER от IEK. Установка происходит на лицевую сторону корпуса выключателя - через специальный фиксирующий механизм, соответствующий габаритам АКм-40.

Монтаж выполняется после установки автомата в шкаф. Подключение проводов - через винтовые клеммы: зачищенные жилы до 1,5 мм2 затягиваются отверткой. Не требует дополнительной фиксации или крепления.

Не устанавливается на другие модели выключателей, даже если они имеют аналогичный вид - только на MASTER.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р МЭК 60947-5-1 и другими нормами для коммутирующих элементов низковольтного оборудования. Применяется в системах, где требуется надёжная сигнализация, но не управление мощными нагрузками - ток 1 А ограничен специально для защиты слаботочных цепей.

Преимущества

• Универсальность: работает как с AC, так и с DC - подходит для различных типов систем управления
• Высокая долговечность: срок службы 15 лет при регулярном использовании
• Чёткая механическая связь: контакт срабатывает точно при срабатывании автомата, без задержек
• Простота замены: можно поменять без демонтажа всего выключателя - достаточно открыть крышку и отсоединить провода

Ограничения применения

• Не предназначена для коммутации нагрузок выше 1 А - использование с большими токами вызовет оплавление контактов
• Не поддерживает частые переключения более 10 раз в минуту - возможен износ механизма
• Не имеет IP-защиты - не применяется во влажных или запылённых средах без дополнительной герметизации шкафа
• Только совместим с выключателями MASTER - не работает с другими сериями IEK или конкурентов

Примеры использования

• На промышленном конвейере: при срабатывании автомата из-за перегрузки - сигнал поступает на пульт оператора, включается аварийная лампа
• В системе водоснабжения: при срабатывании расцепителя минимального напряжения - система останавливает насос и отправляет уведомление в SCADA
• В учебных центрах: при нажатии кнопки «ТЕСТ» на автомате - проверяется работоспособность всей сигнальной цепи

Практические советы

• При подборе убедитесь, что ваш автомат - именно из серии MASTER; модель АКм-630/800 (АКм-40) не подойдёт к VCB, VA88 или другим линейкам
• Проверьте посадочные размеры: контакт рассчитан на конкретный профиль корпуса - не пытайтесь адаптировать его под другой выключатель
• При подключении используйте медные жилы с наконечниками - это предотвращает ослабление контакта при температурных колебаниях
• Если система работает в условиях вибраций - дополнительно закрепите провода хомутиками, чтобы не было случайного отрыва от клемм
• При замене контакта всегда отключайте питание - даже если он находится в слаботочной цепи, риск поражения есть при наличии потенциала на шине
